高频读写头CK-FA030-2M

高频(HF-13.56mhz)

Modbus RTU(485/232),Modbus TCP,Profinet,Ethernet/ip

0-200mm

IP67

CK-FA030-2M为高频读写头,工作频率为13.56Mhz,通过同轴线缆与读卡器相连。读写头外壳使用了高强度的工业材料,适用于潮湿、粉尘、油污等恶劣环境,防护等级高。读写头具有识别标签距离远,抗干扰能力强等特点。

所属分类

产品描述

概况

CK-FA030-2M为高频读写头,工作频率为13.56Mhz,通过同轴线缆与读卡器相连。读写头外壳使用了高强度的工业材料,适用于潮湿、粉尘、油污等恶劣环境,防护等级高。读写头具有识别标签距离远,抗干扰能力强等特点。



电器规格参数

表 2.1

项目

参数

工作频率

13.56Mhz

读写距离

0~90mm(与读卡器、标签有关)

接口端子

SMA

外形尺寸

46mm*30mm

重    量

100g

外壳颜色

蓝色

固定类型

螺丝固定(孔距65mm)



应用物理环境参数

物理及环境特性:

表 3.1

项目

技术参数

操作温度

-25℃~70℃

存储温度

-40℃~85℃

湿    度

5%~95%非凝结状态

防水防尘登记

IP67

ESD性能

空气放电±15KV,接触放电±8KV



产品特点

◆ 工作频率在13.56Mhz;

◆ 读写距离为0~90mm,具体距离根据用户使用标签类型而定;

◆ 连接读卡器接口为SMA端子,通常所使用的射频馈线为同轴电缆;

◆ 防护等级IP67,能够在潮湿、油污、粉尘等恶劣环境中工作;

◆ 工作温度-25℃~+70℃;

◆ 外壳使用ABS+铝合金作为外壳;



读卡器配合选型

表 5.1

型号

协议

接口

CK-FR102AN-A01

Modbus RTU

RS485

CK-FR102AN-B01

Modbus RTU

RS232

CK-FR102AN-E00

Modbus TCP

以太网(RJ45)

CK-FR102AN-E01

Ethernet/IP

以太网(RJ45)

CK-FR102AN-E02

Profinet

以太网(RJ45)

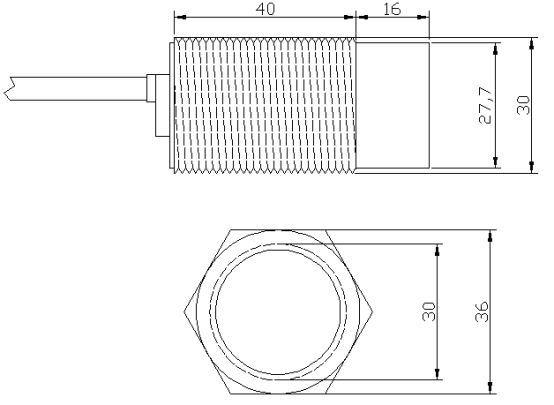

机械尺寸



修订历史

表 7.1文档版本信息

版本

日期

修改原因

V1.00

2021年3月15日

创建文档
