产品中心

+
  • 未标题-4.jpg

CK-FR05超薄系列高频读写器

高频(HF-13.56mhz)

Modbus RTU(485/232)

0-40mm

IP67

CK-FR05系列超薄型高频读写器工作频率为13.56MHZ,是一款集天线,放大器,控制器于一体的3合1紧凑型高频读写器,厚度只有12mm,适合应用于纺织、精密制造等安装空间有限的场合。可配合CK-GW06系列网关使用,可构建一拖六信息系统。

所属分类

产品描述

CK-FR05超薄系列高频读写器

CK-FR05系列超薄型高频读写器工作频率为13.56MHZ,是一款集天线,放大器,控制器于一体的3合1紧凑型高频读写器,厚度只有12mm,适合应用于纺织、精密制造等安装空间有限的场合。读写器内部集成了射频部分无线通信协议,用户无需理解复杂的射频通信协议,只需要简单的对相应寄存器存取操作,便可以完成对载码体数据的更改。

CK-FR05系列读写器兼容RS232,RS485(Modbus RTU)等工业通讯接口,方便用户接入不同的控制系统中。



读写器选型

型号

CK-FR05-A01

CK-FR05-B01

通讯接口

RS485(Modbus RTU)

RS232(Modbus RTU)

电气参数
◆工作频率:13.56MHZ
◆无线传输速率:53 kbit/s
◆遵循标准:ISO/IEC 15693
◆最大载码体容量:8K Bytes
◆感应范围
  读取距离:0~60mm(跟载码体性能与使用环境有关)
  写入距离:0~40mm(跟载码体性能与使用环境有关)
◆读写时间
  读数据 :25ms
  写数据:32ms
◆工作电压:DC24V
◆工    耗:≤1.8W
◆型号指示:LED
◆通讯接口:RS232(Modbus RTU), RS485(Modbus RTU)


机械特性
防护等级:IP67
通讯连接:外接电缆
外壳材料:工程ABS
填充:树脂
尺寸大小: 88mm*35mm*18mm
重    量:大约120g

应用领域
刀具管理,机械手数据采集,智能产线,锂电池动力生产线等

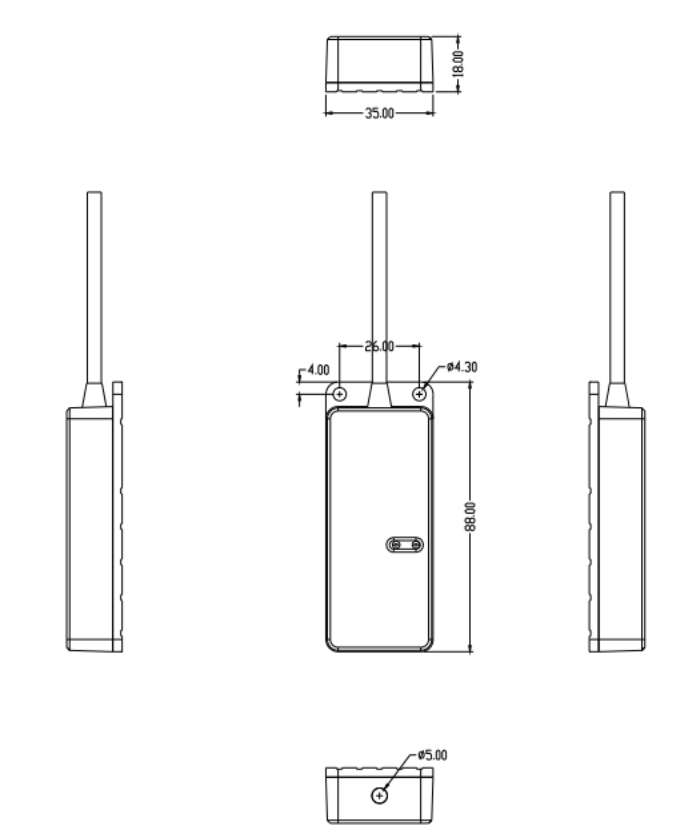

机械尺寸

尺寸大小: 88mm*35mm*18mm
