2023-01-13

恩基士PLC与高频RFID读卡器CK-FR12-E01如何进行配置的操作说明

Ethernet/IP(IndustrialProtocol)简称EIP,是一个高级的工业应用层协议，基于标准的TCP/IP协议，EIP采用和DevieNet以及ControlNet相同的应用层协议CIP(ControlandInformationProtoco1)，可以理解为通过以太网传输的CIP协议即为EIP。

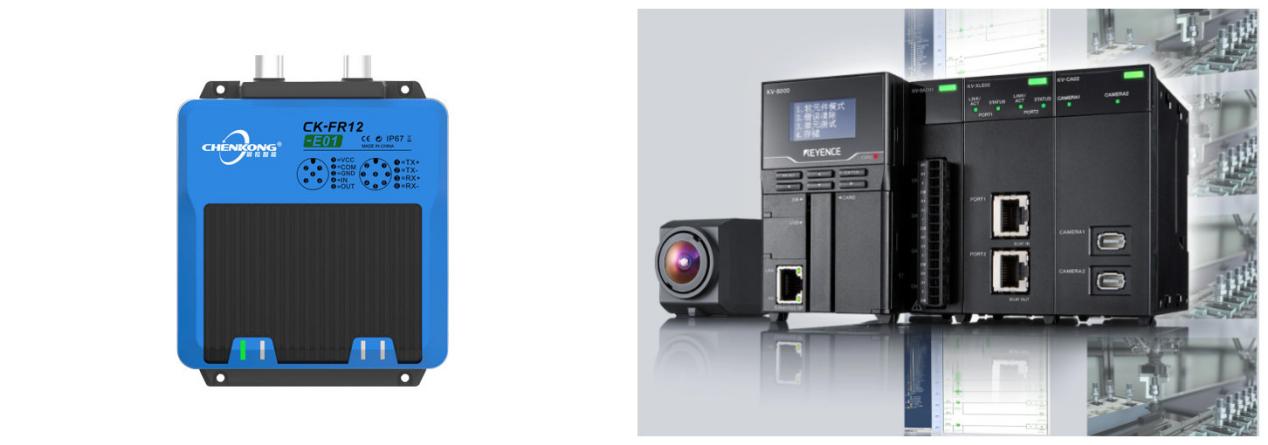

本期围绕Ethernet/IP，搭建一个PC-PLC-RFID的系统来详细讲讲Ethernet/IP的组态问题。以基恩士PLC，KV-8000，RFID选择晨控高频读卡器CK-FR12-E01，支持EthernetIP协议



软件：KVSTUDIOVer

PLC：基恩士KV-8000

RFID：高频CK-FR12-E01

交换机：标准POE交换机（带智能检测功能）

电源：24V直流电源

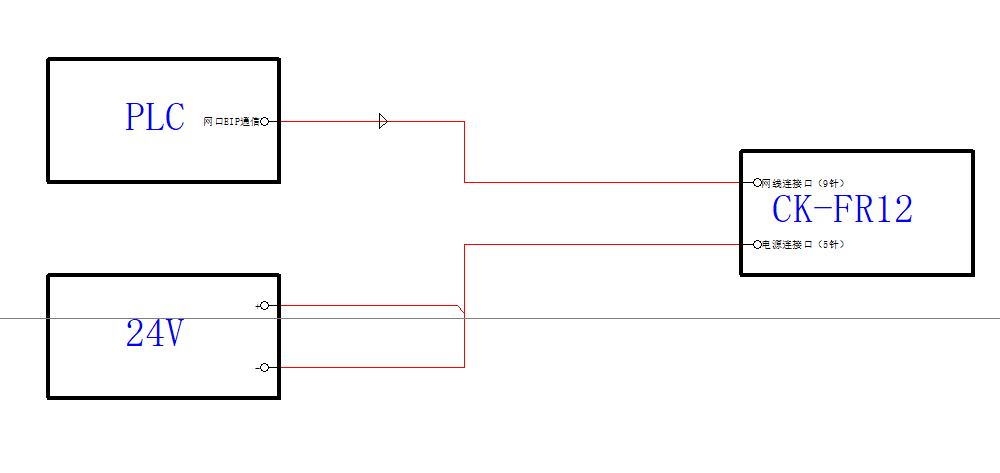

RFID连接



RFID地址修改以及读写测试

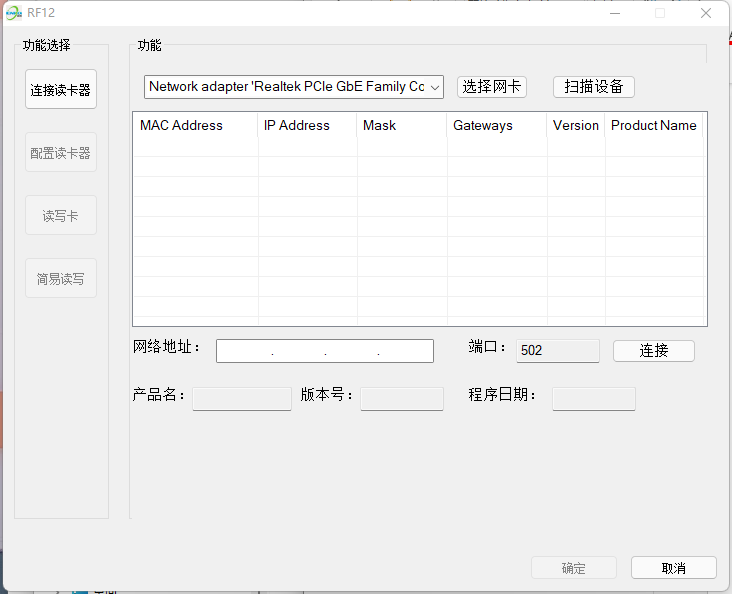

查找设备

正确选择网卡，一般为“Networkadapter'RealtekPCIeGBEFamilyController'onlocalhost”本地网卡

点击“选择网卡”

点击“扫描设备”

找到所有局域网的设备，后选择所需设备进行连接（可选择扫描到的设备右键进行IP修改）

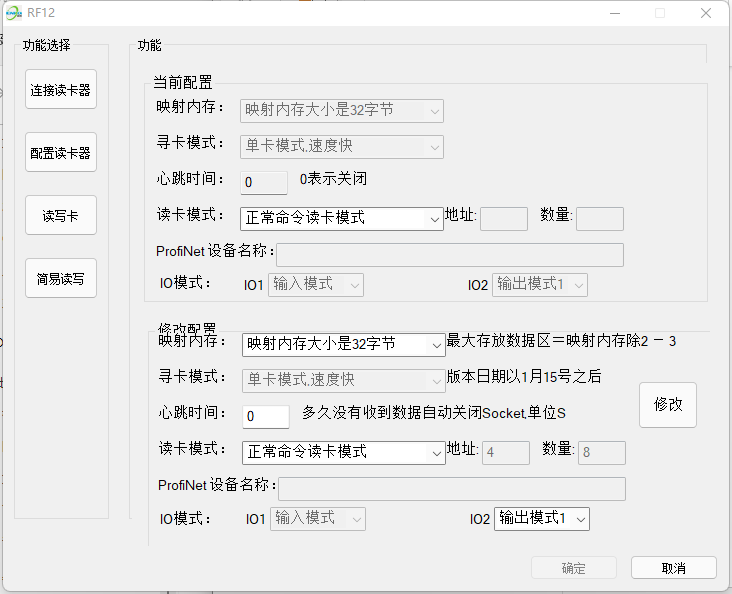

RFID系统状态设置

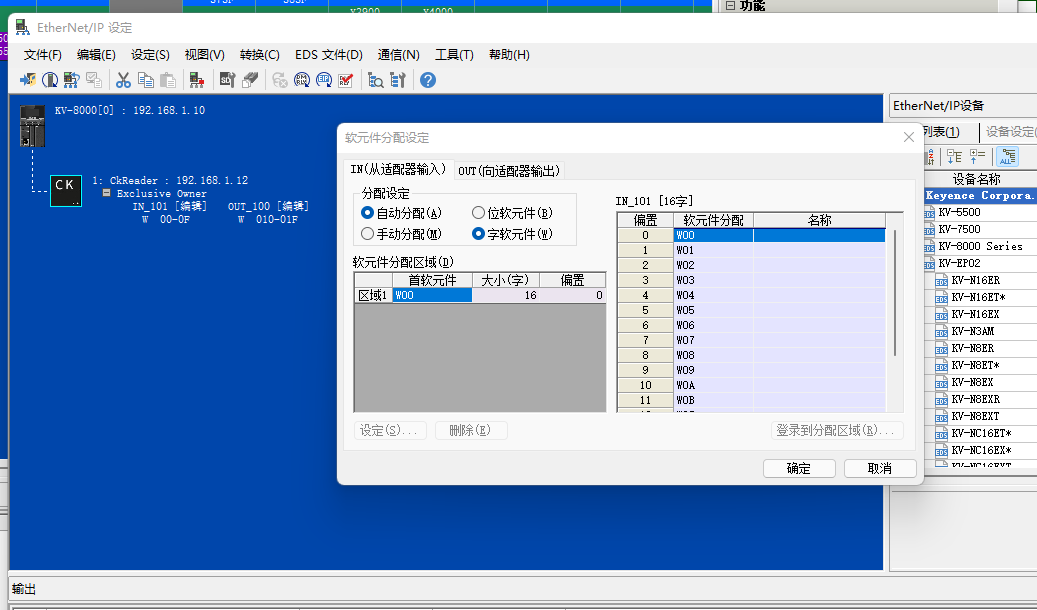

PLC端的设置：将EDS文件进行导入

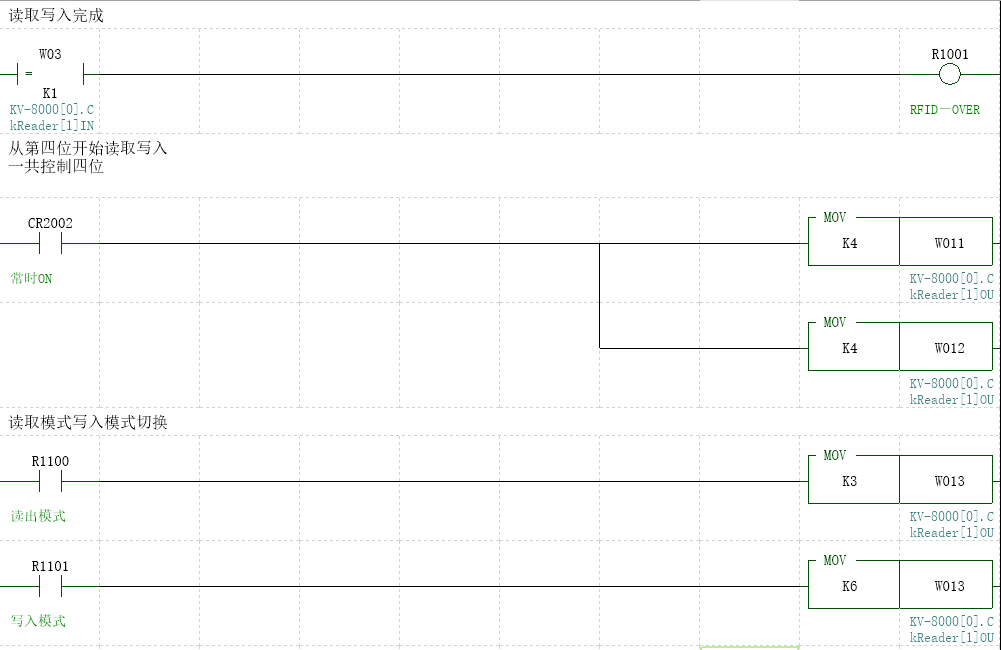

组态完成下载进PLC：简易程序



寄存器使用概况

输入寄存器W03=1时，读取/写入完成

输出寄存器W011=开始寄存器地址

输出寄存器W012=寄存器写入长度

输出寄存器W013=0时为空闲

=3是为读取模式

=6时为写入模式

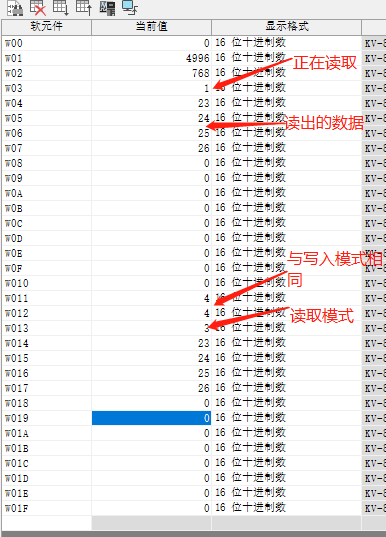

读取模式

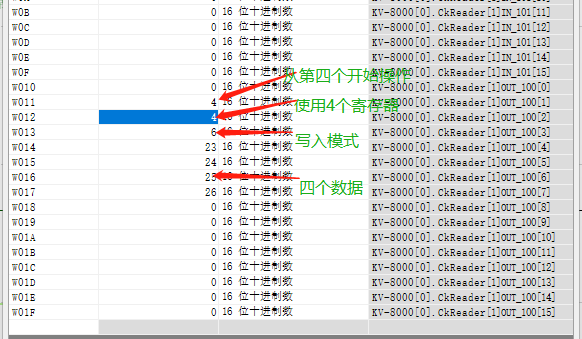

写入模式



如需了解RFID的应用可以联系晨控智能官方，我们期待与您的合作。
