半导体专用放大器CK-S654以太网HSMS协议验证操作步骤
发布时间：2025-09-10
访问量： 457

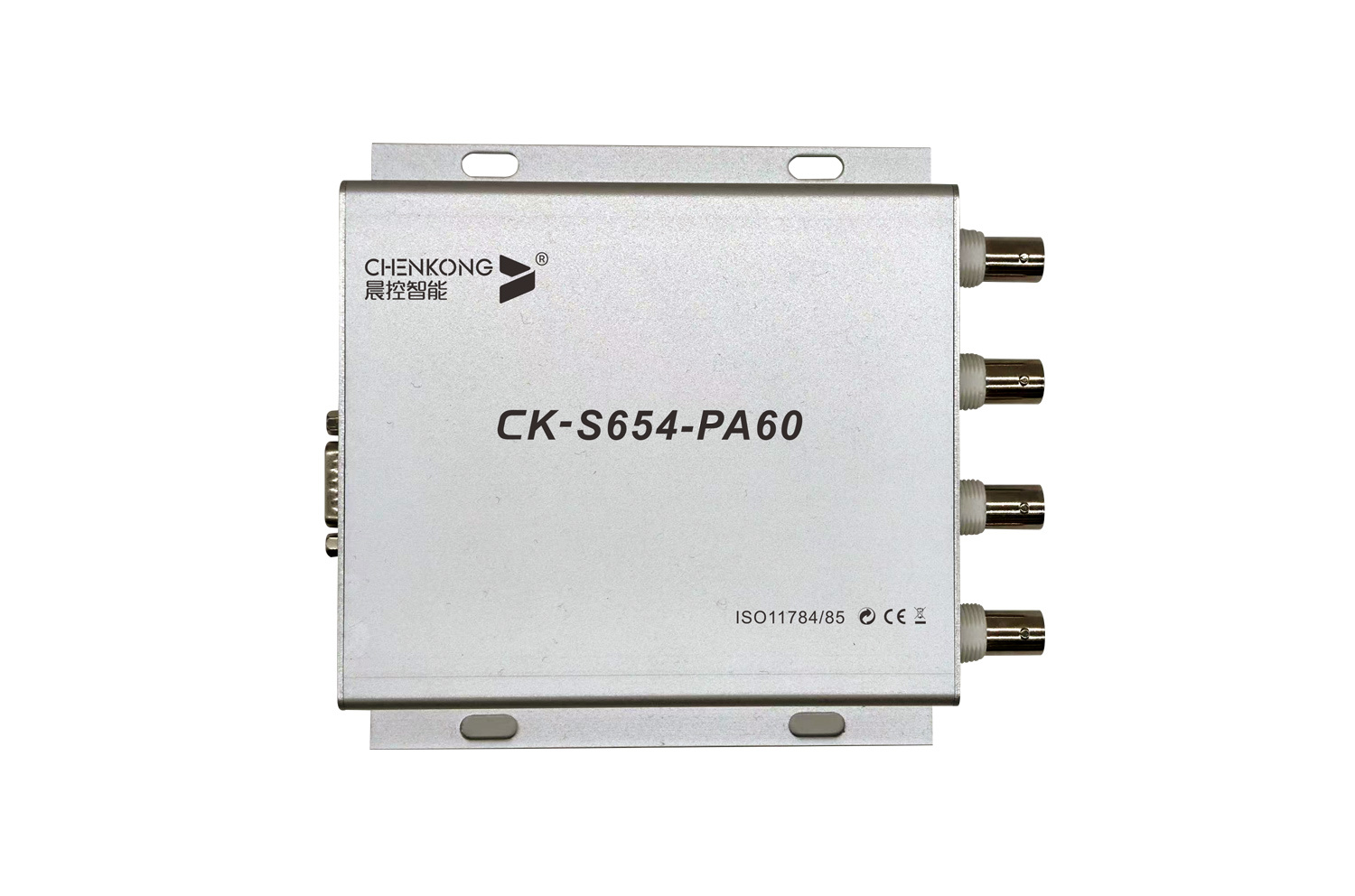

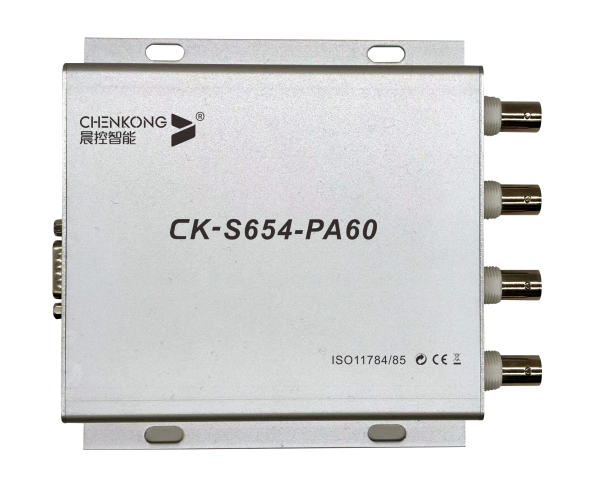

CK-S654-PA60是一款基于射频识别技术的低频RFID标签读卡器，读卡器工作频率134.2kHz。该读卡器支持标准工业半导体SECS、HSMS、Modbus RTU、Modbus TCP协议,方便用户应用到半导体加工控制器或PLC等系统中。用户只需通过RS232/RS485/RJ45等通信接口发送接收数据便可完成标签的读取操作，无需理解复杂的射频通信协议。
本期主题：围绕CK-S654-PA60的以太网HSMS协议验证操作步骤说明
1、读卡器使用网线接入交换机，支持poe供电，可使用晨控配置软件设定IP，打开验证软件，状态栏打开检视项，选择HSMS模式
2、选择模式后，对相应模式进行设定，验证HSMS则选择HSMS通讯模式。

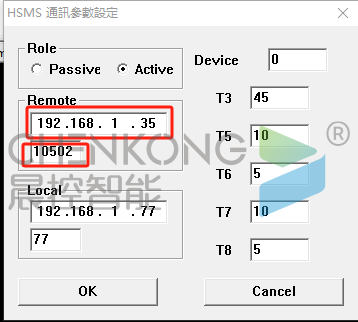

3、对HSMS设定，在Remote中设置读卡器IP地址。端口号必须为10502

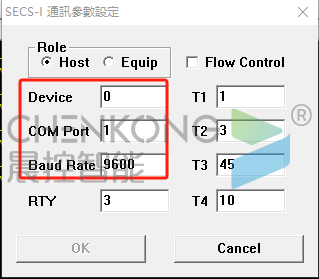

4、对于SECS-I验证，则使用232转USB连接读卡器，选择SECS-I通讯模式，在SECS-I设定中填入读卡器所使用串口号和波特率,Device为0即可，后续验证步骤一致。

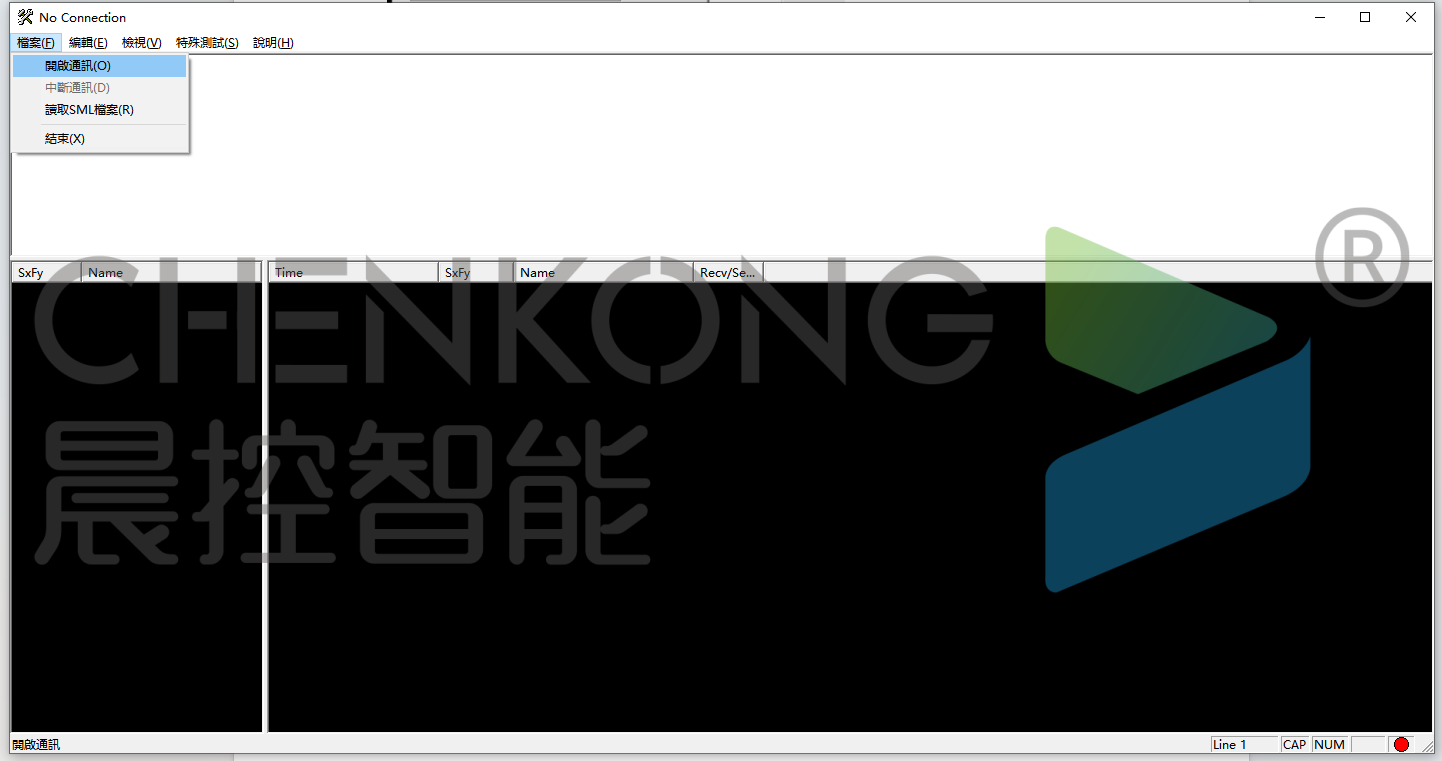

5、打开视图中的开始通讯并点击，软件右下角图标变绿，读卡器指示灯闪烁则通讯成功（SECE通讯指示灯不会闪烁）。

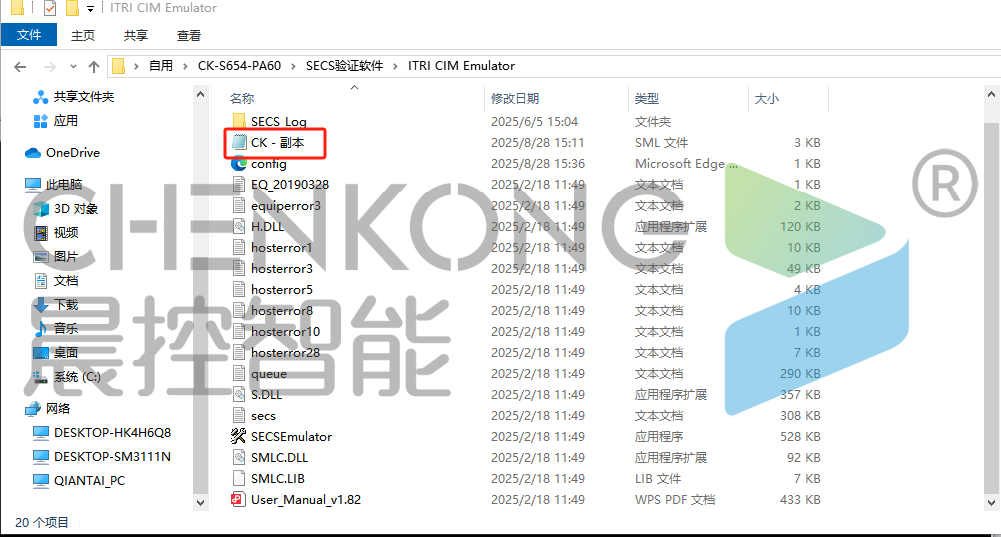

6、用记事本打开文件中的sml副本

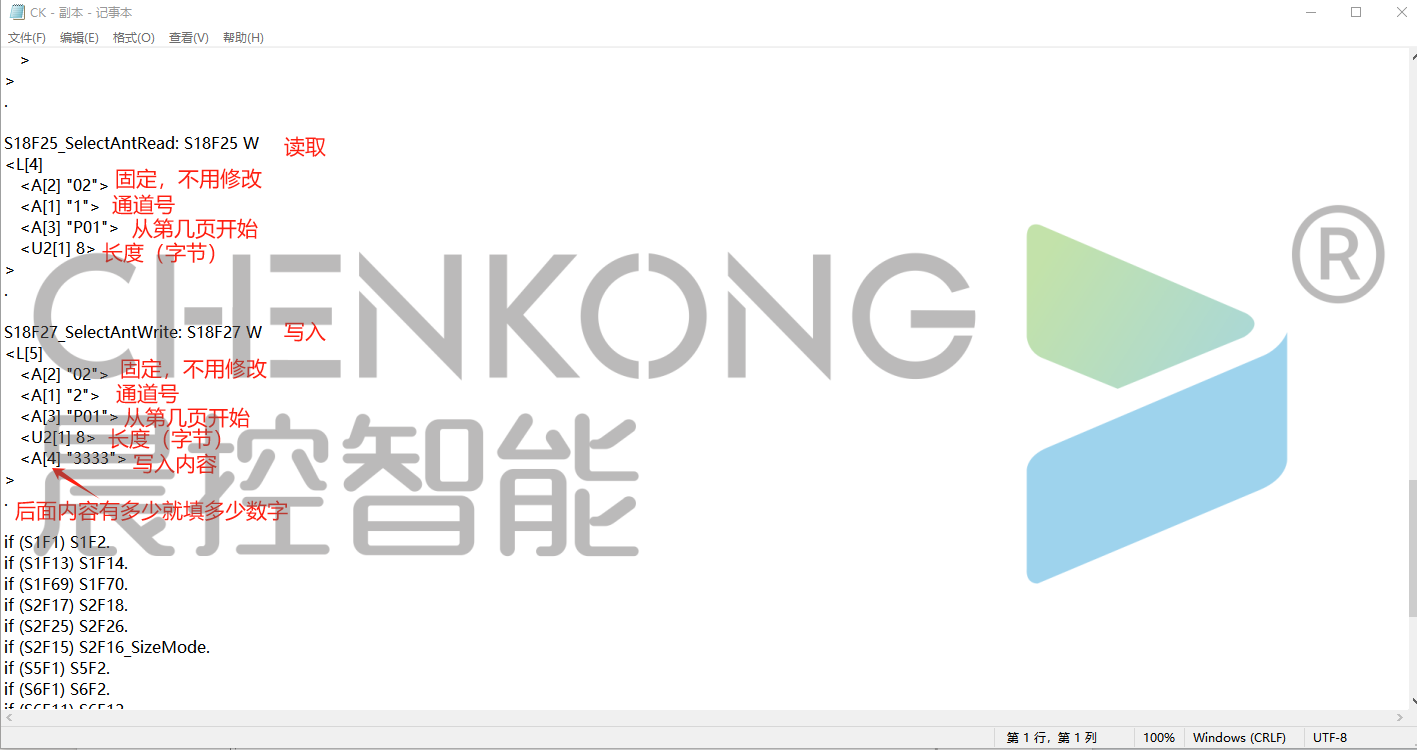

7、找到S18F25和S18F27相关位置，对应功能及说明如图所示，设定所使用的读卡器通道号和读取/写入长度等参数后，保存文档关闭即可。

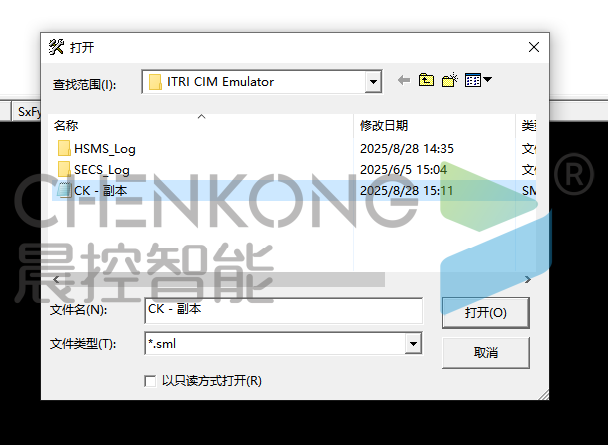

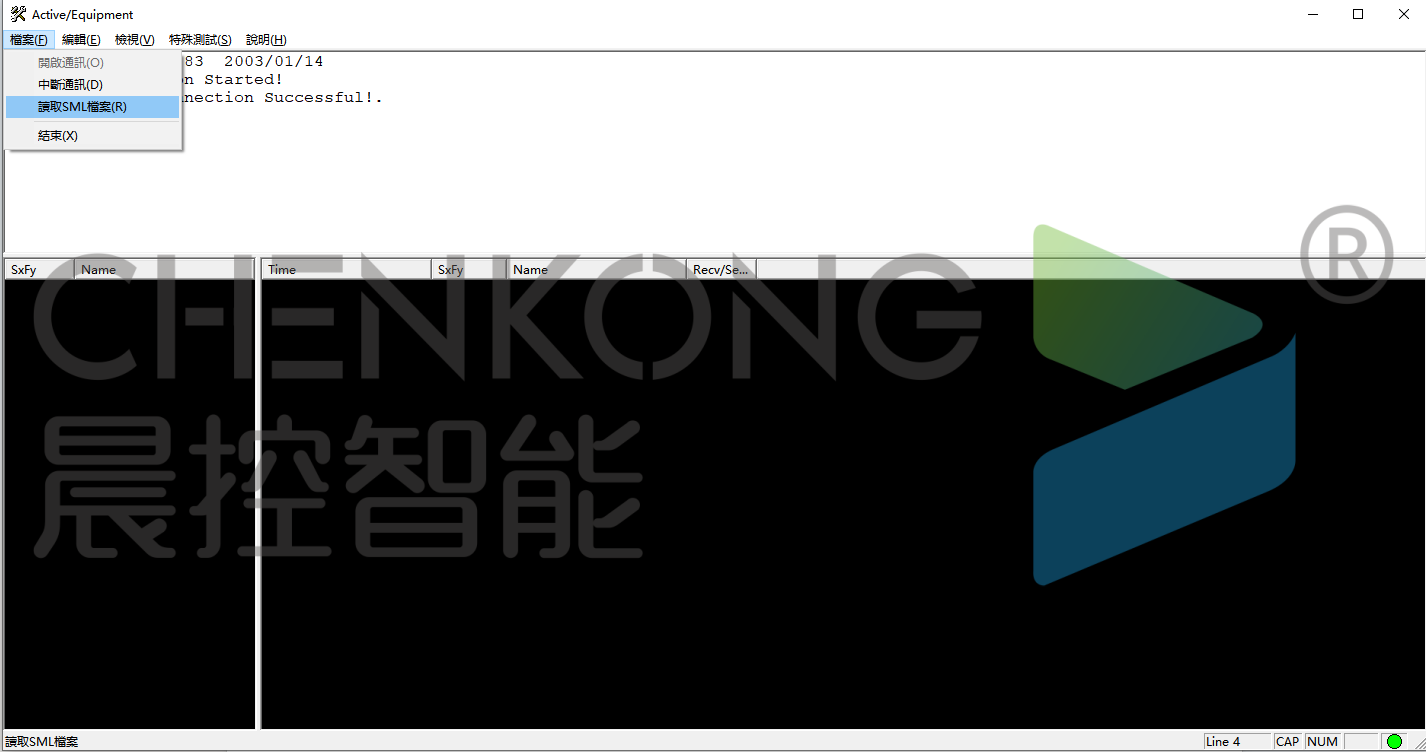

8、打开软件中档案处的读取SML档案，选择刚才保存好的副本
9、进行读取，则在文档中设定的通道处接上读头后，选中图中S18F25处，右键点击Send，上方报文处将读取标签内容展示

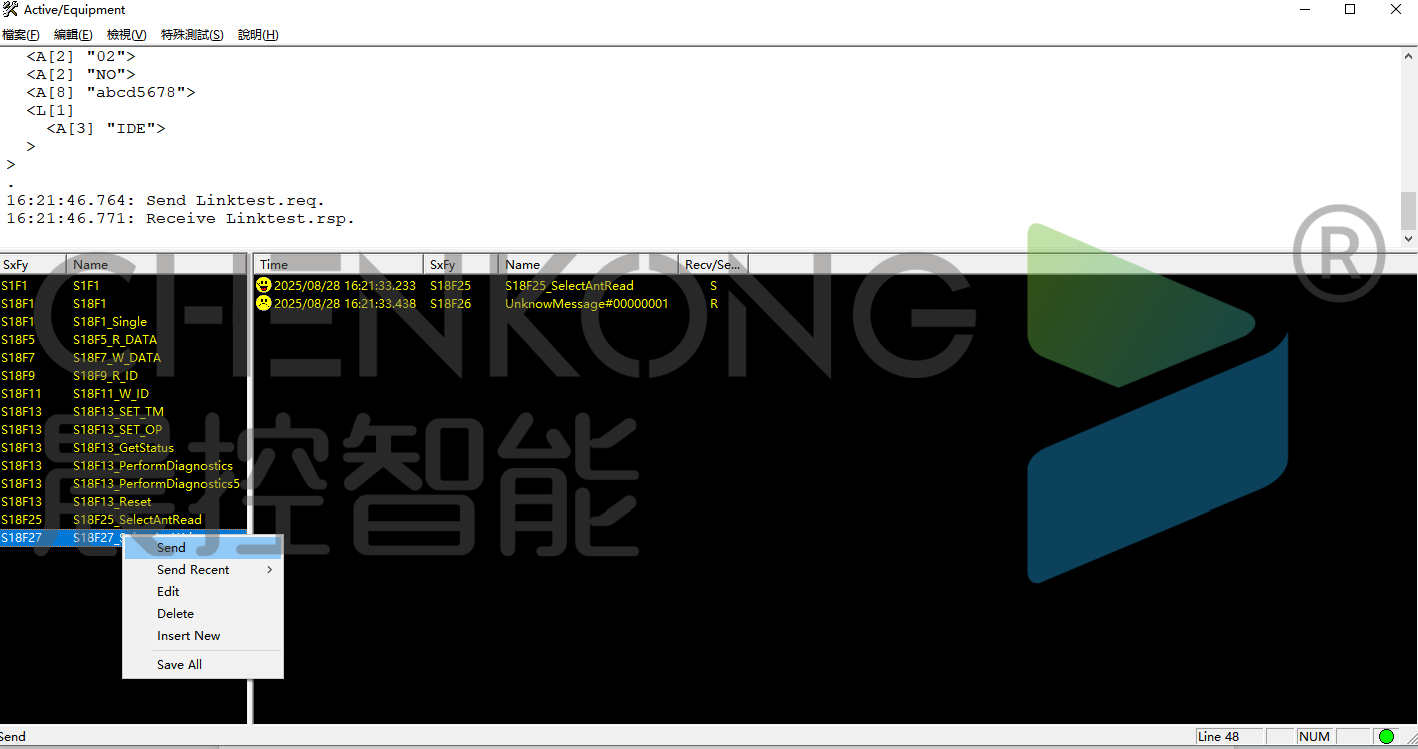

10、进行写入，则在文档中设定的通道处接上读头后，选中图中S18F27处，右键点击Send，可再次在S18F25发送读取验证是否完成写入。
11、每次修改SML文档内容后，都需要在软件中重新进行读取sml档案操作,方可继续操作读取/写入，或者进行在线修改参数，然后再保存出新的sml文档。

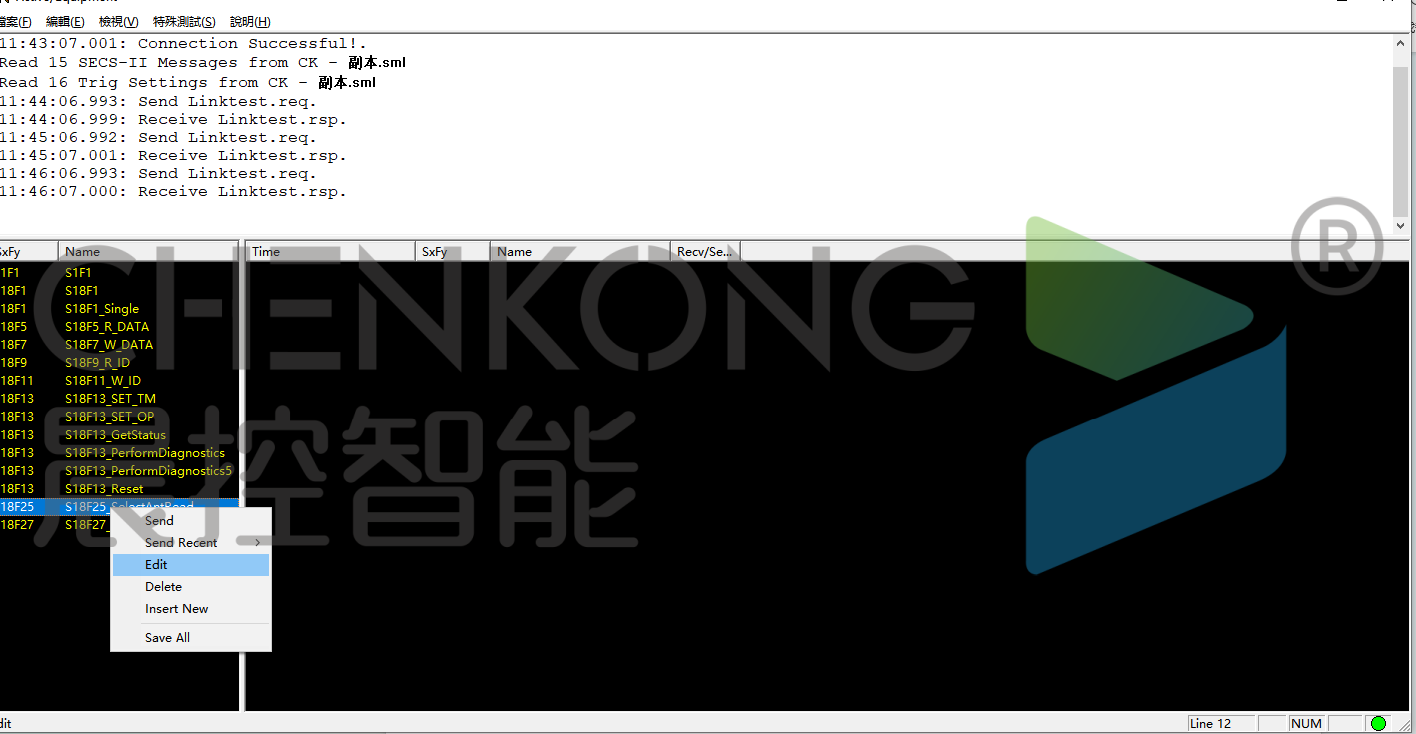

12、在线修改通道号长度等参数时，可以如图右键S18F25，点击Edit。

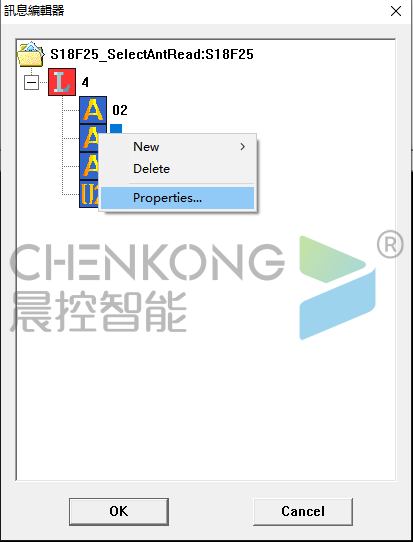

13、在弹出的讯息编辑器中，相应位置右键，点击Properties...，在相应位置修改数值即可，修改后如前面步骤，对读/写相应词条右键选择Send即可（注意：在线修改只是在线操作，无法直接修改sml文档内容，可以修改后再保存出来一份新的sml文档）
