专为工业自动化及半导体领域设计RFID读写器CK-S654-PA60——欧姆龙V640平替升级款

低频(LR-134.2khz)

Modbus RTU(485/232),Modbus TCP

0-200mm

< IP67

CK-S654-PA60是一款基于射频识别技术的低频RFID标签读卡器，读卡器工作频率134.2kHz。该读卡器支持标准工业半导体SECS、HSMS、 Modbus RTU、Modbus TCP协议,方便用户应用到半导体加工控制器或PLC等系统中。用户只需通过RS232/RS485/RJ45等通信接口发送接收数据便可完成标签的读取操作，无需理解复杂的射频通信协议。

所属分类

低频读写器

询价

产品描述

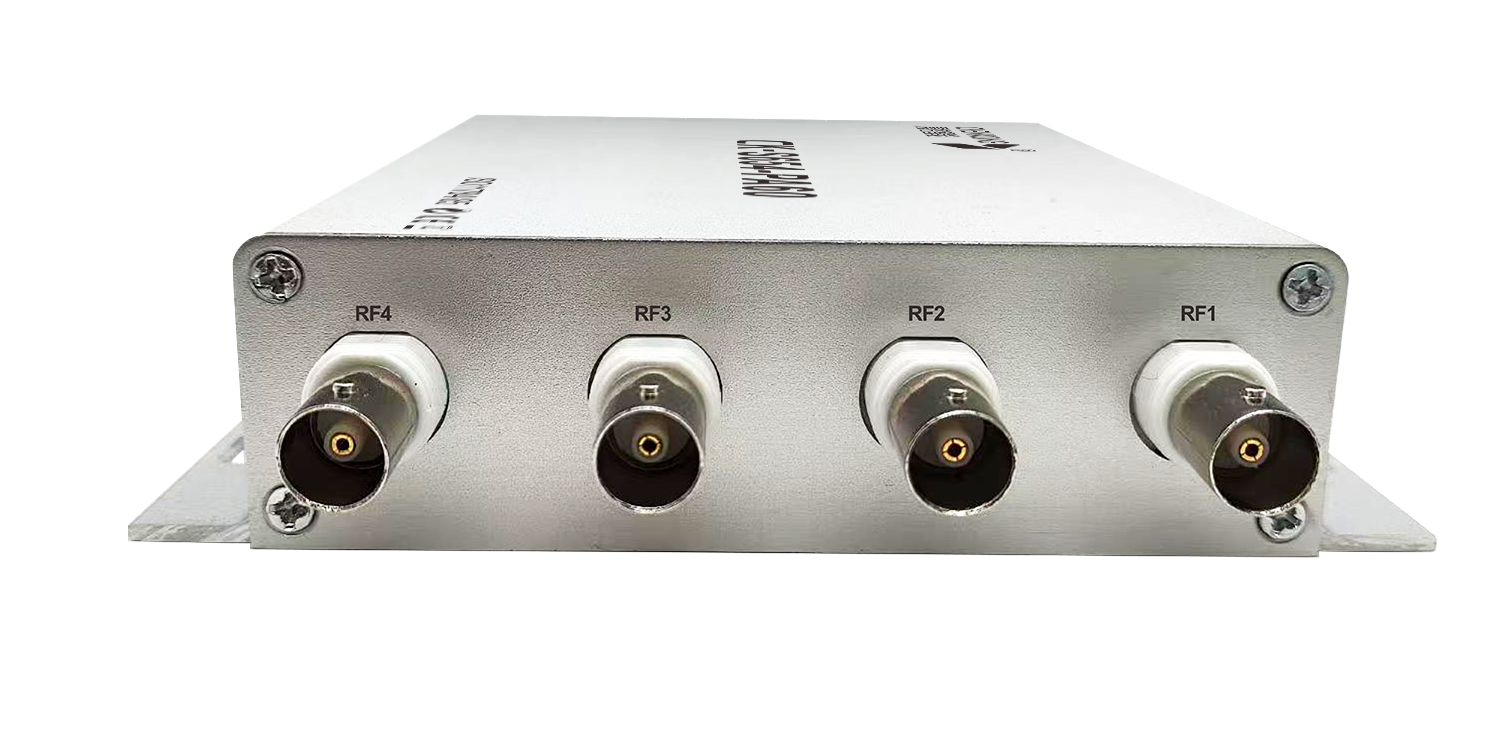

一、CK-S654-PA60工业自动化及半导体领域rfid

二、产品特征

◆功耗：3.5W

◆通信协议SECS、HSMS、Modbus RTU、Modbus TCP；

◆通信接口：RS485、RS232、RJ45；

◆直流供电：24V（带反接和过流保护）和POE；

◆工作频率：134.2kHz；

◆读写卡距离：0~80mm（标准读头）；

◆工作湿度：10－90% RH；

◆工作温度：-25℃－+70℃；

◆工作模式：HDX；

◆射频标准：ISO11784/11785；

◆支持标签：SIC7999，TI标签(RI-TRP-DR2B-30，RI-TRP-DR2B-40，TRPGP40ATGC，TRPGR30ATGA，TRPGR30ATGB)；

三、电气参数

物理及环境特性：

项目	技术参数
操作温度	-25℃~70℃
存储温度	-40℃~85℃
湿度	5%~95%非凝结状态
重量	260g
跌落测试	1.2米自由跌落
ESD性能	空气放电±15KV,接触放电±8KV

电气参数指标：

项目	技术参数
供电方式	直流24V或者POE
功耗	3.5W
电路保护	接反和过流保护
通信接口	RS232、RS485、RJ45
通信协议	SECS、HSMS、Modbus RTU、Modbus TCP

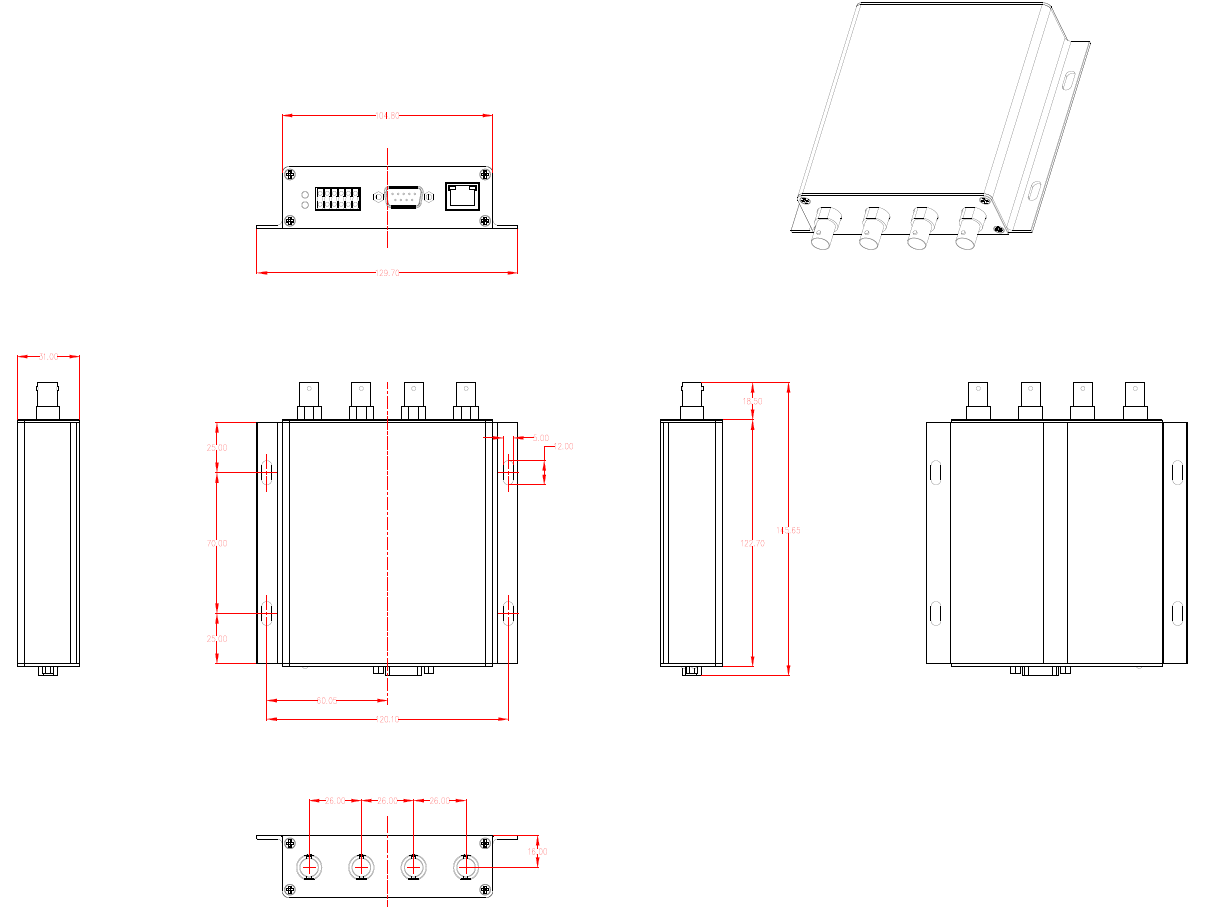

四、软硬件描述

1、端口说明

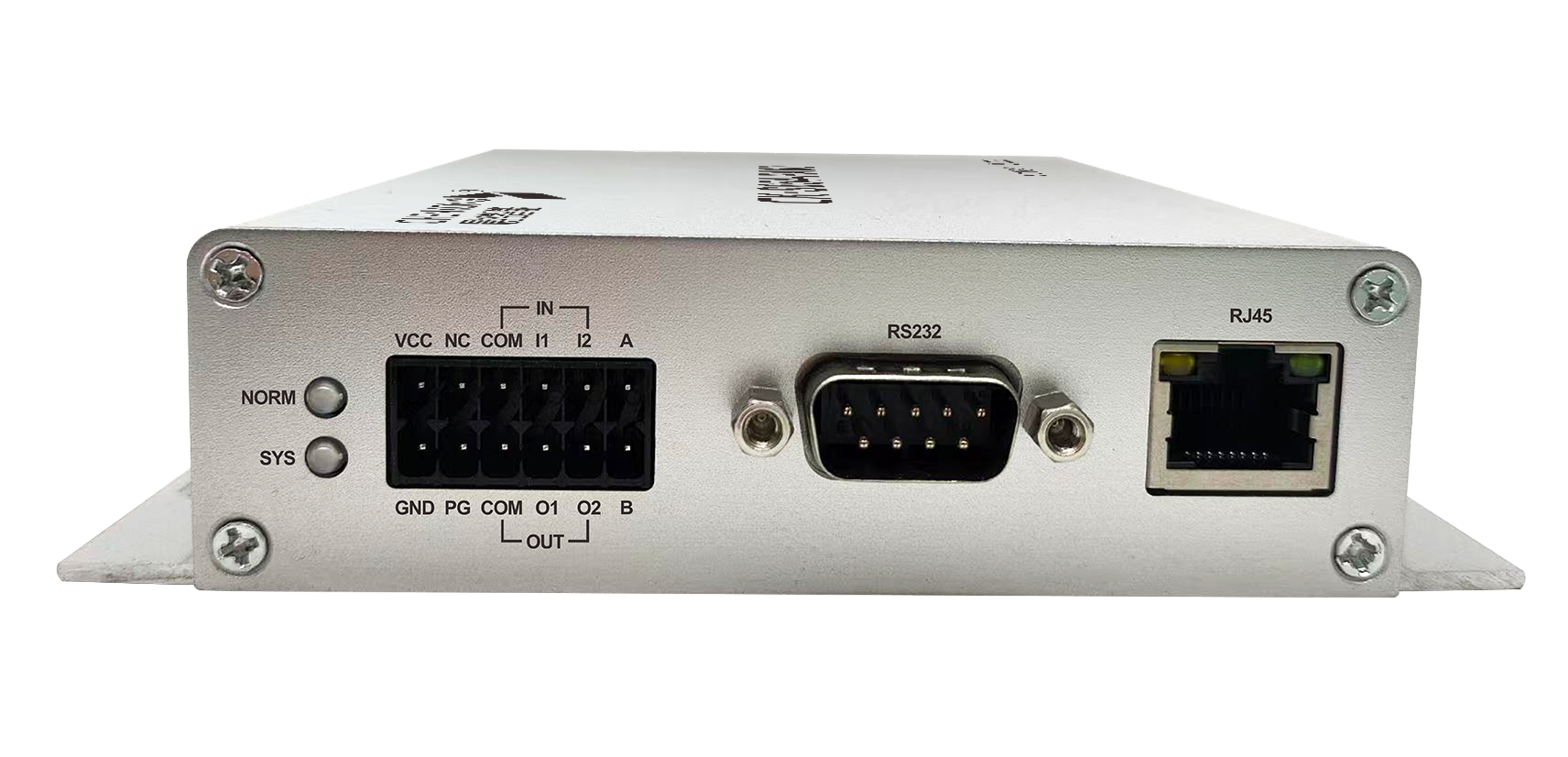

图接线端子

1.1接口端子定义说明

符号	24V+	NC	IN COM	IN1	IN2	A
说明	电源正极	悬空	输入IO公共管教	输入IO1	输入IO2	485A
符号	24V-	PG	OUT OUT	OUT1	OUT2	B
说明	电源负极	接地端	输出IO公共管教	输出IO1	输出IO2	485B

1.2端口定义图

图 RS232通信接线图

表接口引针定义表

引脚序号	信号名称	符号	备注
2	接收数据	RD	RS232接收数据引脚
3	发送数据	SD	RS232发送数据引脚
5	信号地	SG	系统信号地
1、4、6、7、8、9	无	NC	未连接

1.3通信接口与协议说明

通信口	协议	说明
RS485	Modbus RTU	从站号与波特率可通过上位机修改
RS232	SECS	设备号0，ID号与波特率可通过上位机修改
RJ45	HSMS	网络端口号10502，IP等参数可通过上位机修改
RJ45	Modbus TCP	网络端口号502，IP等参数可通过上位机修改

1.4信号指示灯

表指示灯说明

指示灯	灯颜色	状态
SYS	绿灯	初始化过程闪烁，系统正常运行时常亮
SYS	红灯	出现警告亮
NORM	绿灯	卡片操作正常时亮一下
NORM	红灯	卡片操作失败时亮一下
