双通道读写器CK-FR102ANS与欧姆龙NX系列PLC配置EtherNet/IP通讯连接手册
发布时间：2025-09-10
访问量： 658

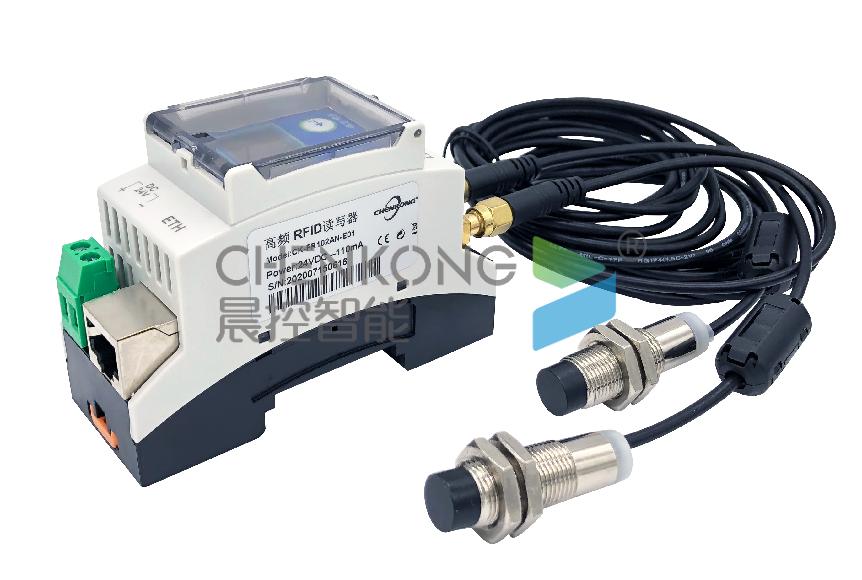

CK-FR102ANS是一款基于射频识别技术的高频双通道读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频双通道读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着EtherNetIP协议与欧姆龙Sysmac Studio软件通讯组态问题：
准备阶段
●软件：Sysmac Studio
●PLC：欧姆龙NX系列PLC
●RFID读写器：CK-FR102ANS系列
●交换机：标准交换机

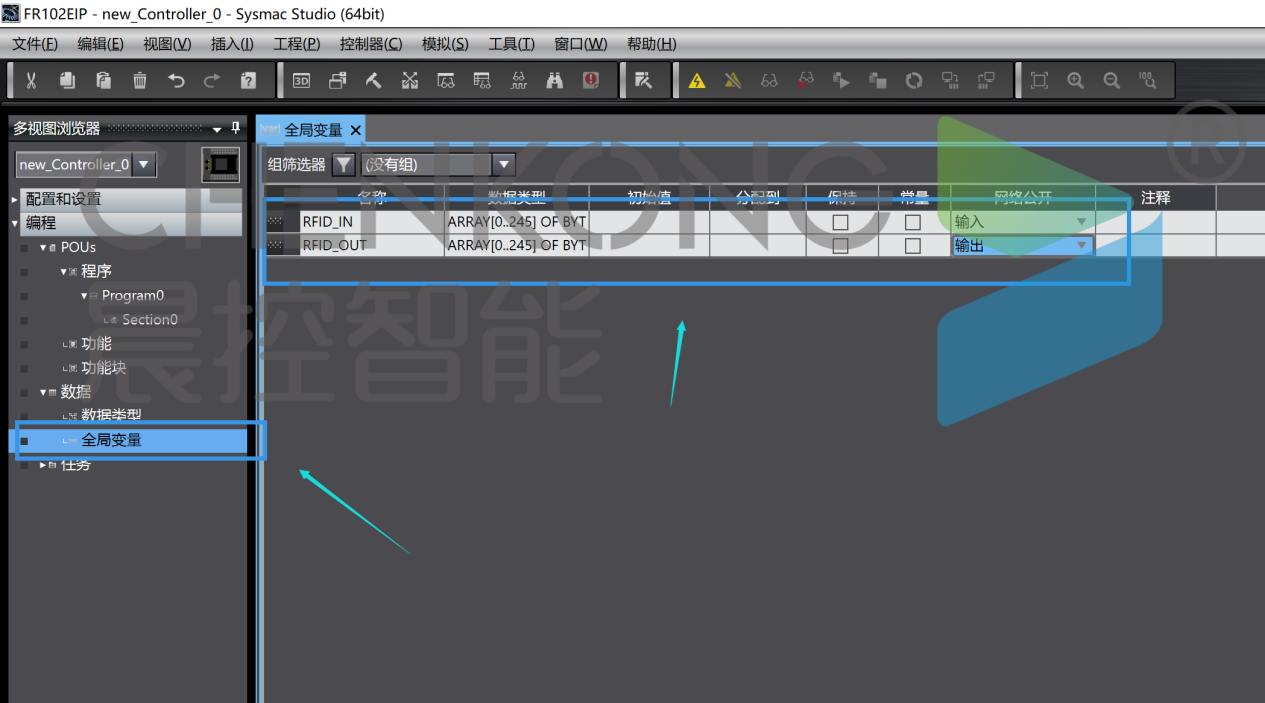

1、创建映射变量
●全局变量中创建两个128byte数组
●分别用来做输入输出使用

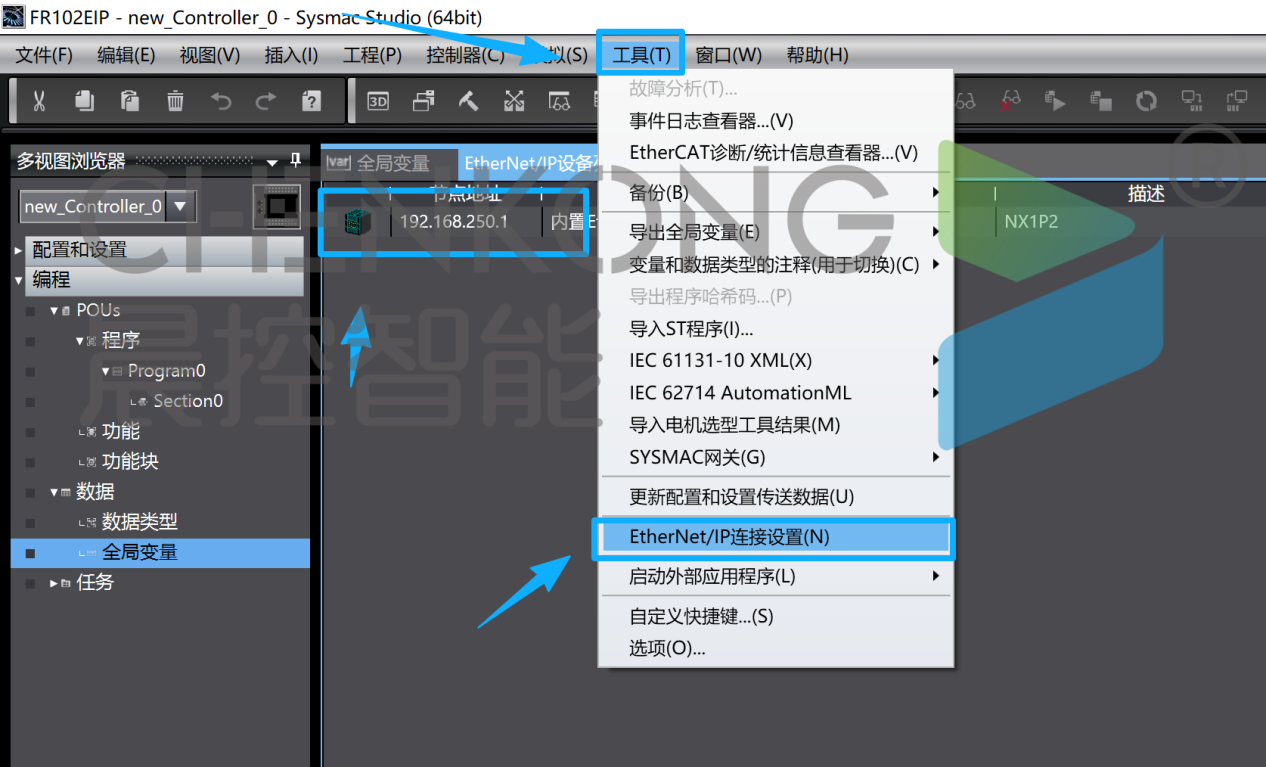

2、打开EtherNet/IP设置
●点击上方设置，点击打开EtherNet/IP连接设置
●点击进入需要连接的PLC EtherNet/IP连接设置

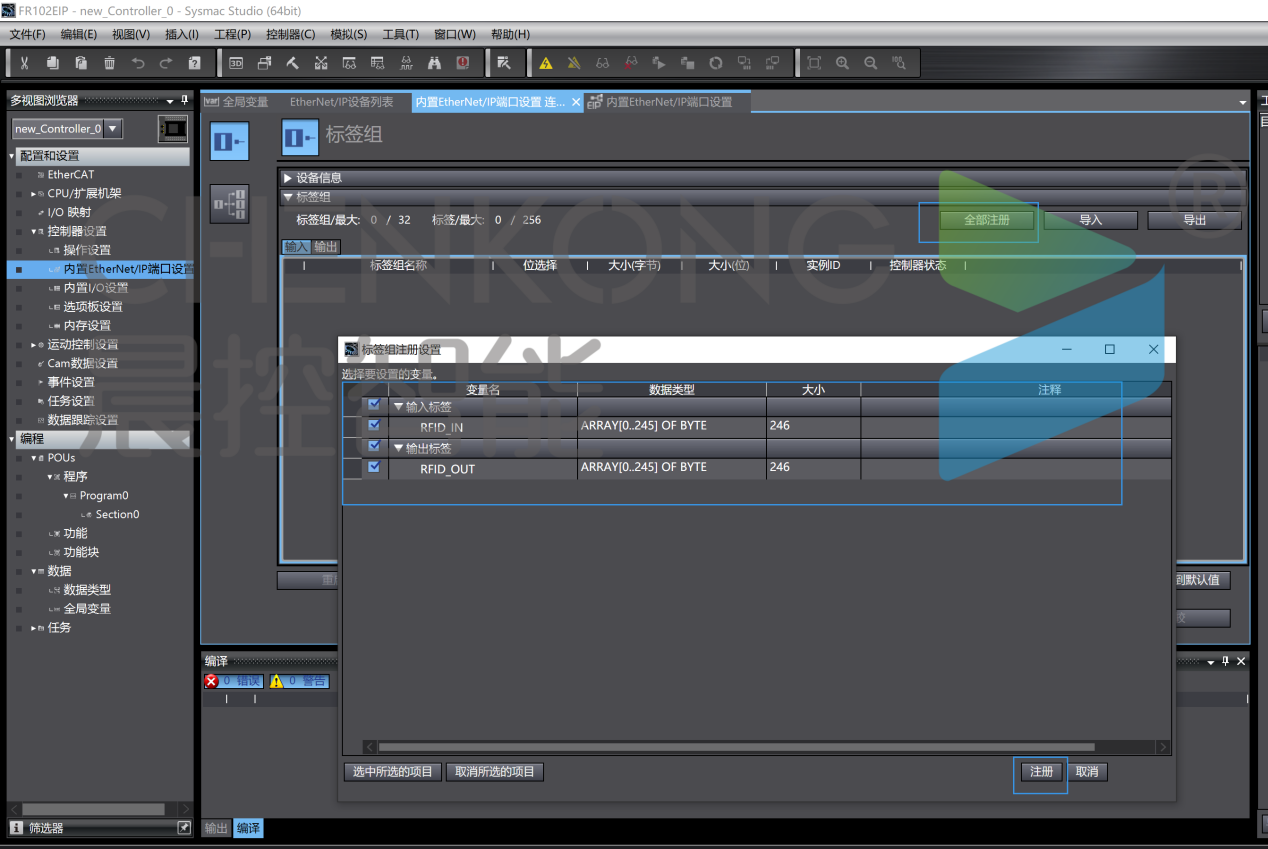

3、注册变量
●在标签组中点击全部注册
●选择刚刚创建的输入输出变量注册
4、添加EDS文件

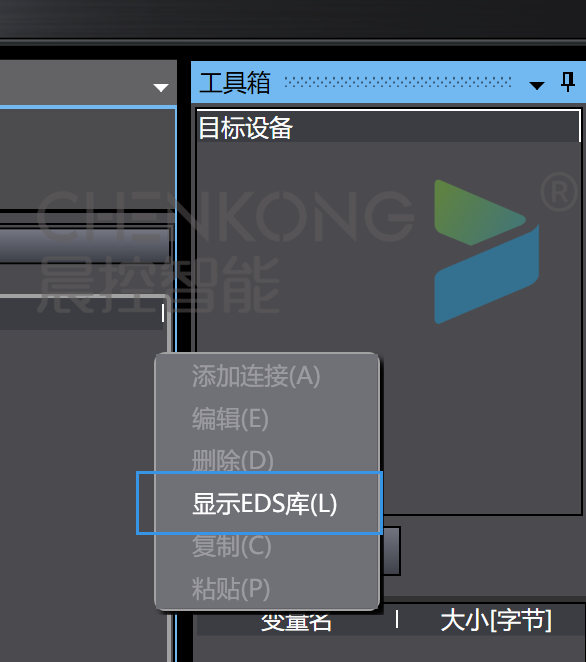

●右键工具箱空白处，点击显示EDS库
●在EDS库中添加设备文件

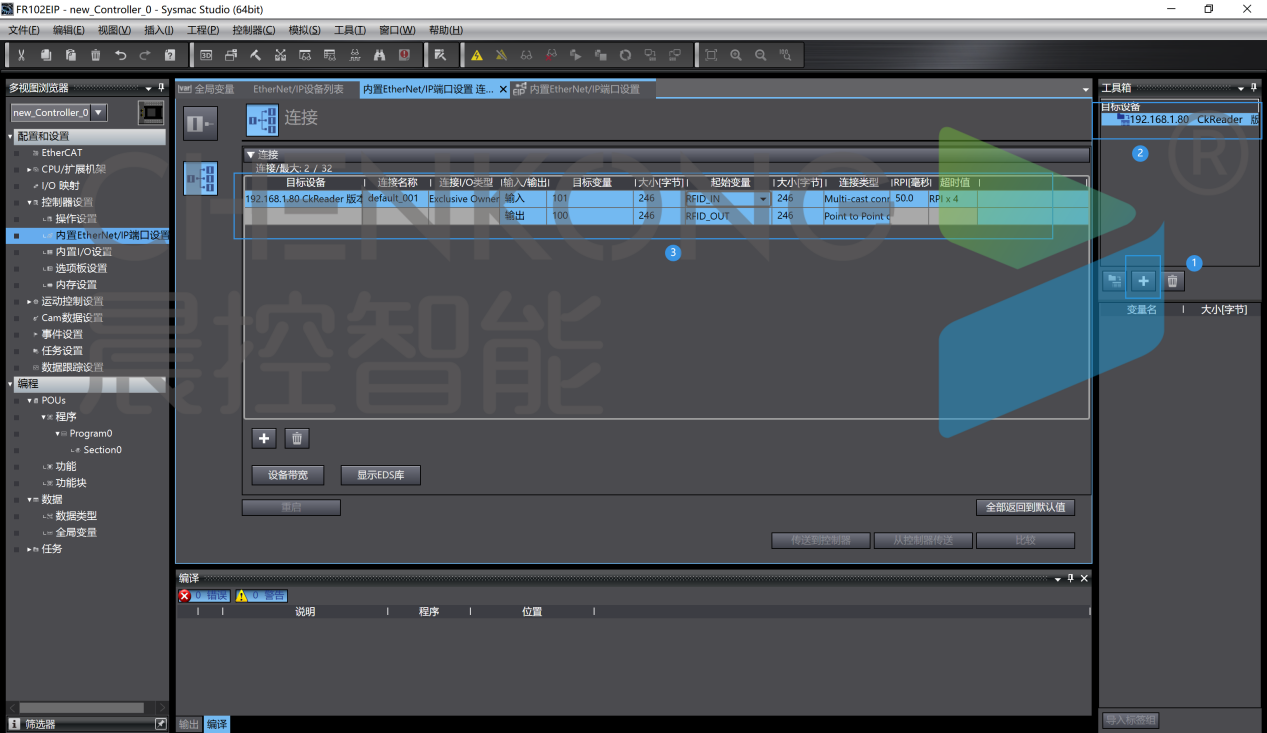

5、添加连接设备
●点击工具箱+符号
●选择添加文件，添加设备
●大小字节填写246字节，选择标签组注册输入输出数据

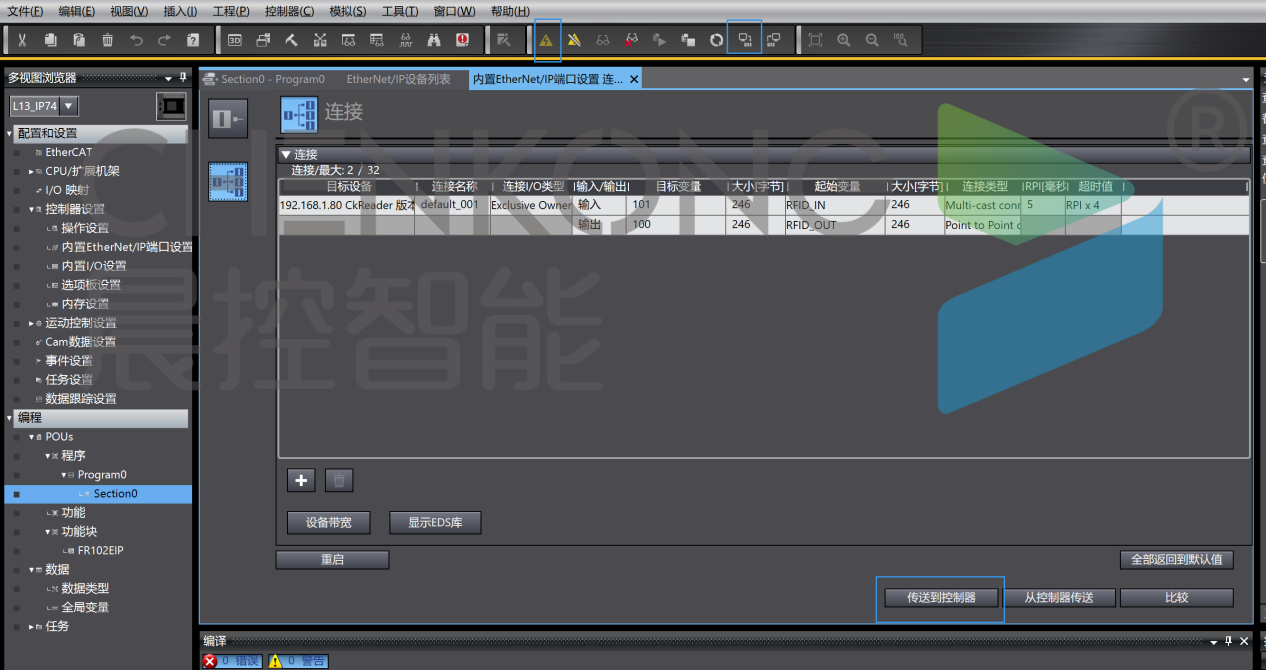

6、加载配置
●点击在线，连接PLC
●点击传送到控制器，将配置下载到PLC中
●完成配置

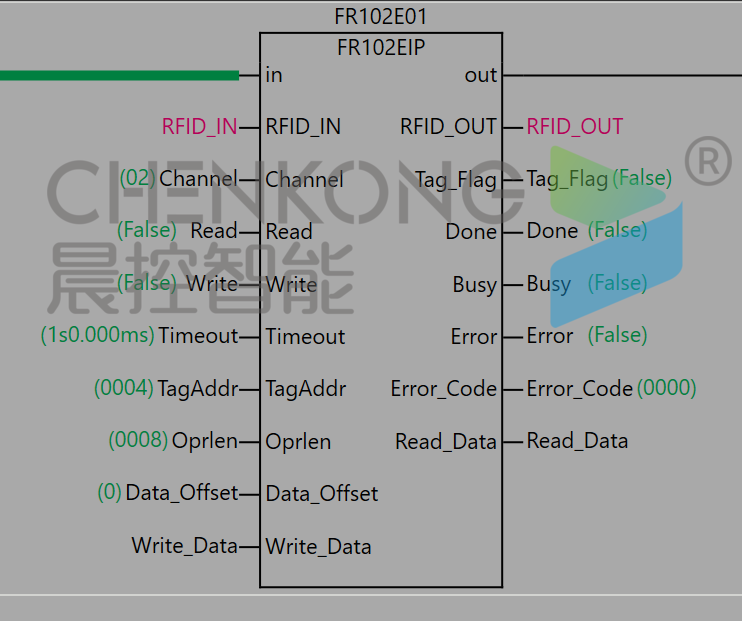

7、功能块说明：

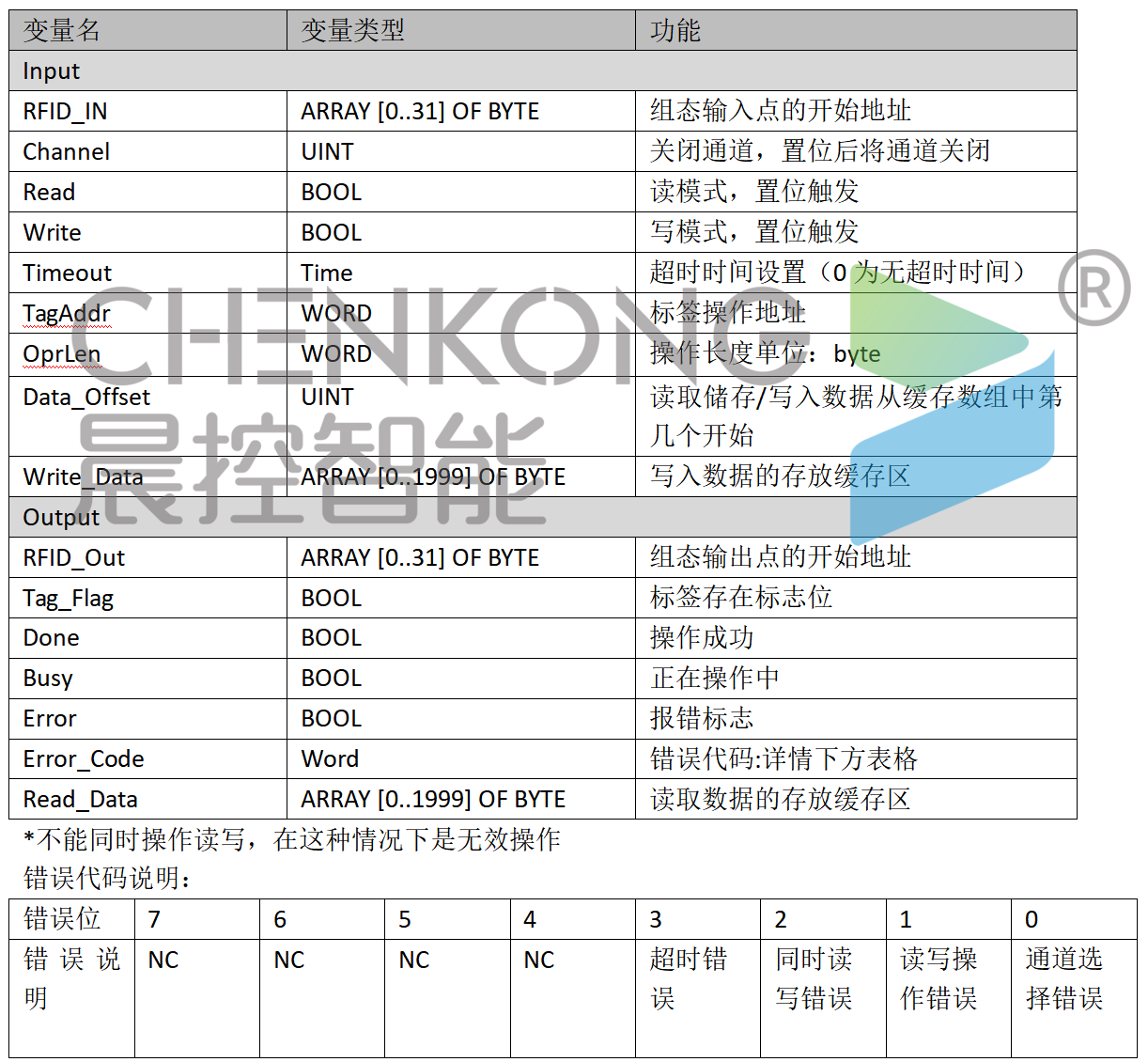

功能块引脚说明

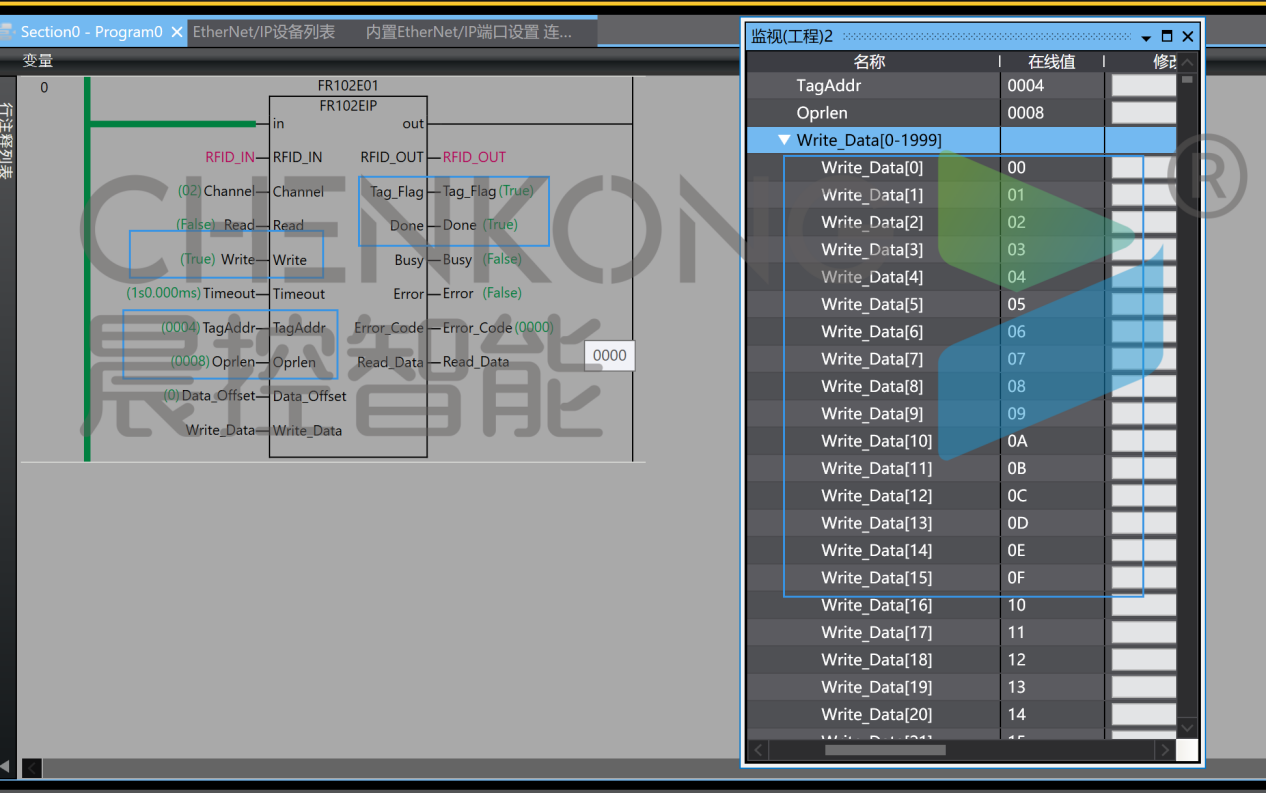

写入用户数据操作
●将需要写入的数据的放到写入缓存区
●置位write
●等待done完成，即写入完成。

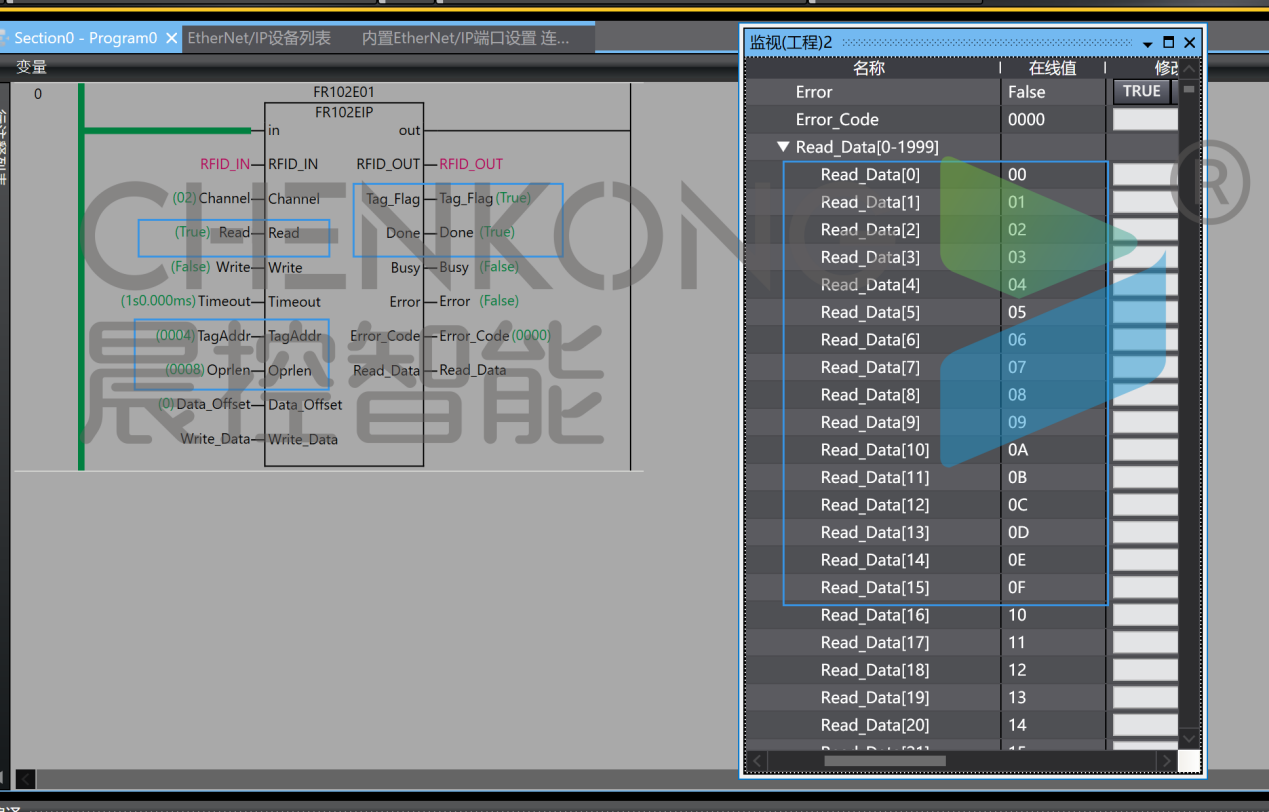

读取用户数据操作
●置位write
●等待done完成，即写入完成。
●读取的数据缓存到读取缓存区
