晨控工业网关CK-GW08S-PN与西门子PLC配置Profinet通讯连接手册

发布时间：2025-09-17

访问量： 1145

晨控CK-GW08S系列作为晨控智能工业级别网关型RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题：围绕CK-GW08S-PN产品的Profinet通讯协议与西门子PLC进行通讯配置说明。



准备阶段

RFID读卡器配置软件：RFID_TOOL

编程软件：博图V16

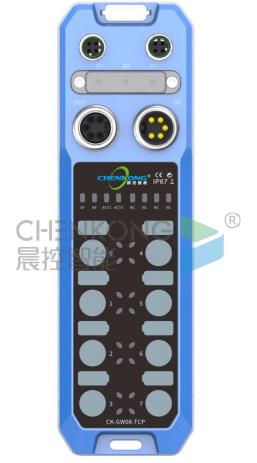

RFID读写器：CK-GW08S-PN

PLC：西门子系列PLC

通讯协议：Profinet

连接方式：以太网



配置设置
1、连接设备

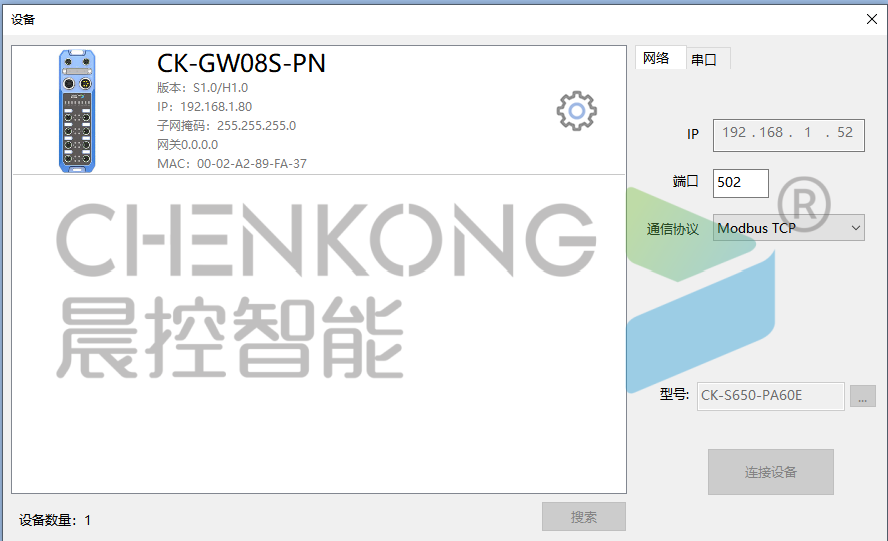

●打开配置软件，搜索设备后，

●选择设备连接

2、连接设备操作读写

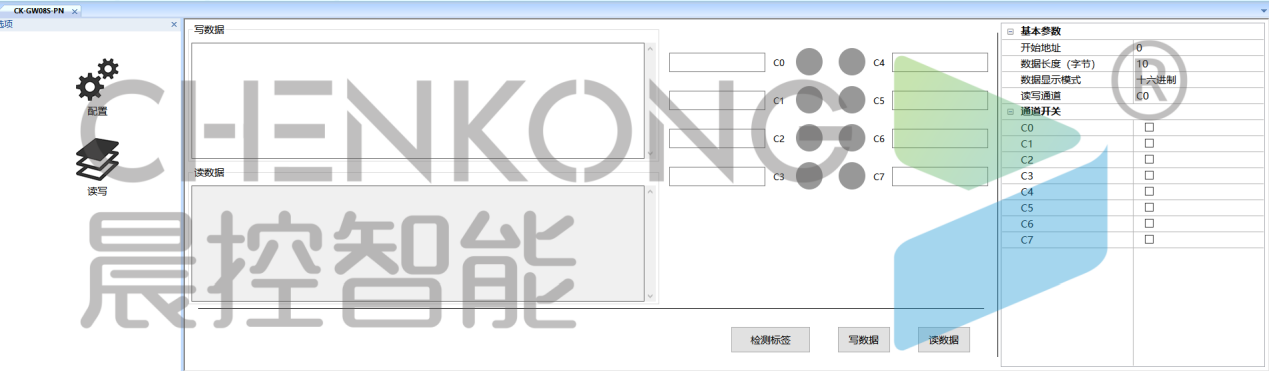

●进入读写界面操作读写



通讯设置

1、安装GSD文件

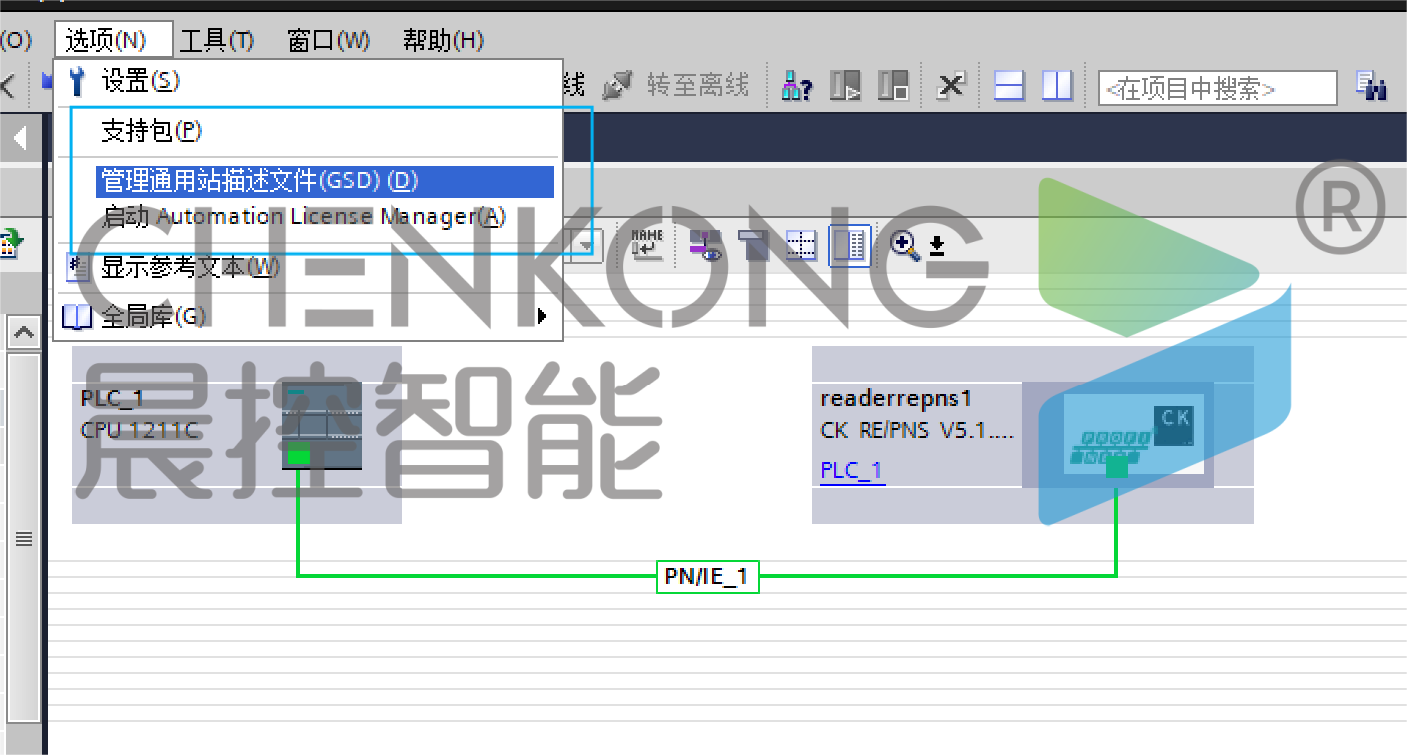

●打开博途 -> 选项 -> 管理通用站描述文件GSD

●选择GSD文件点击安装

2、创建工程

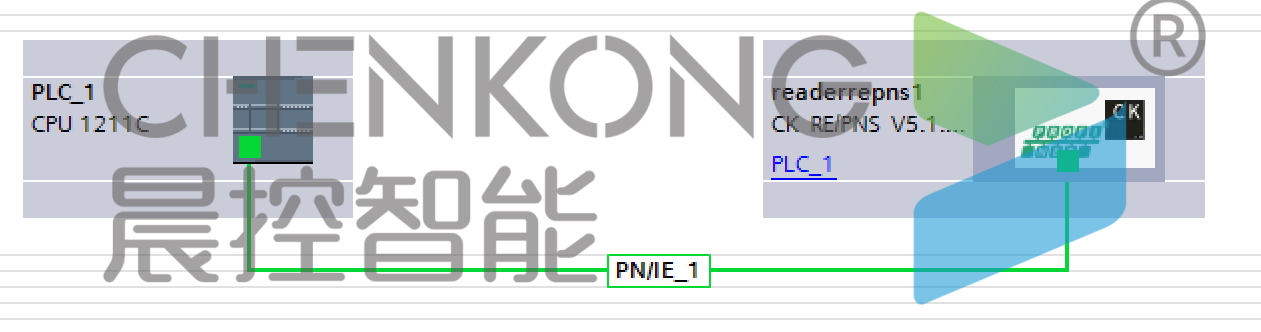

（1）打开软件->创建工程->添加新设备（PLC）->设备和网络管理->找到“CkenKong Reader Device”->左击“CK RE/PNS V4.4.0.X”拉到左侧

（2）双击“ckreaderrepns1”修改名字为“ckreaderrepns1”如果有多个读卡器修改为“ckreaderrepns1”，“ ckreaderrepns2”，“ ckreaderrepns3”，依次。（注意组态名称不能有中文、符号）

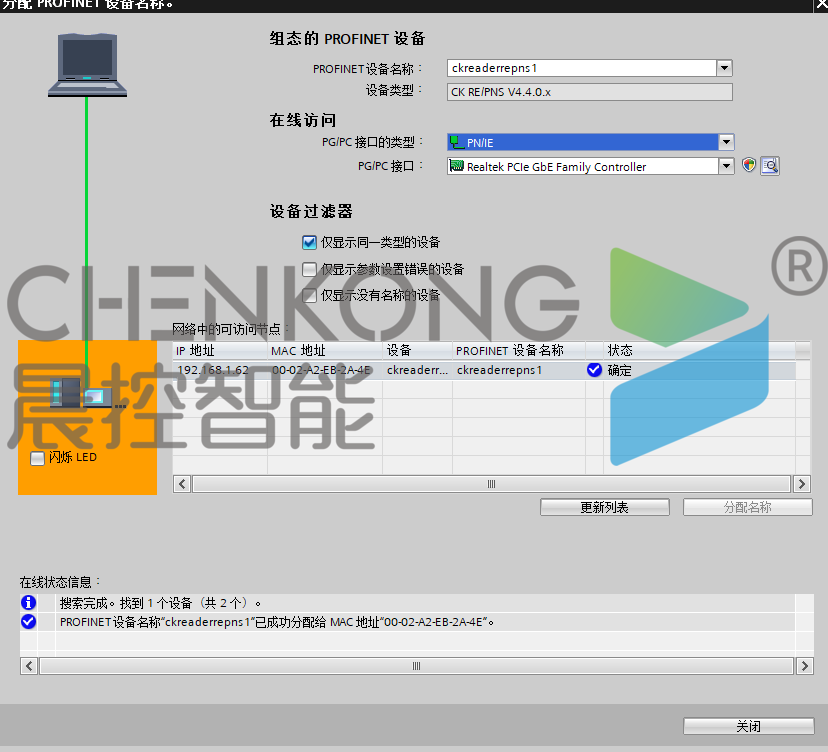

（3）右击——分配设备名称

（4）依次分配每个设备名称

注：读卡器不能连接，连接后会搜索不到

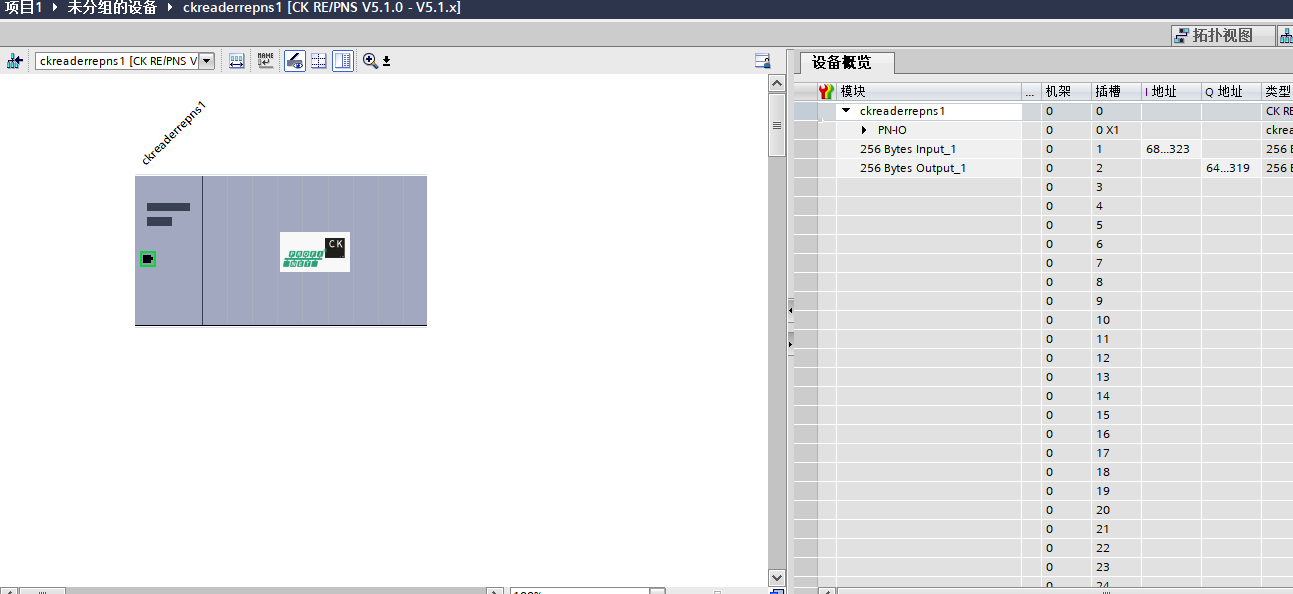

（5）配置映射内存（例子是配置128字节）

256字节



（6）下载程序到PLC，读卡器连接成功亮绿灯。

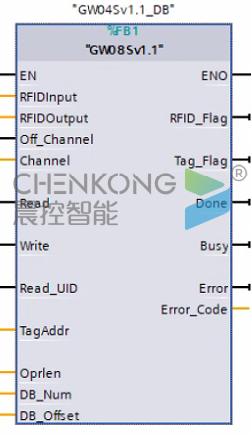

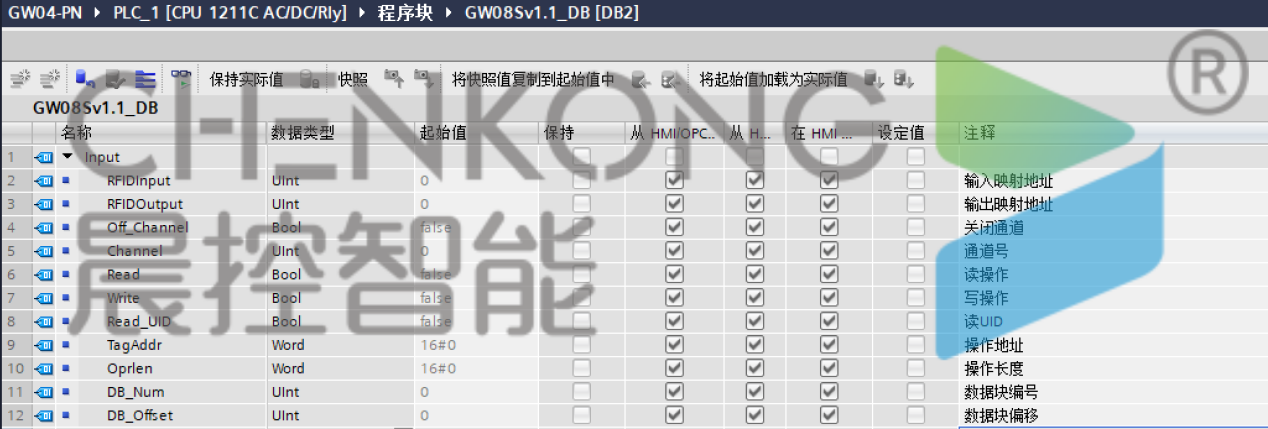

3、功能块使用说明

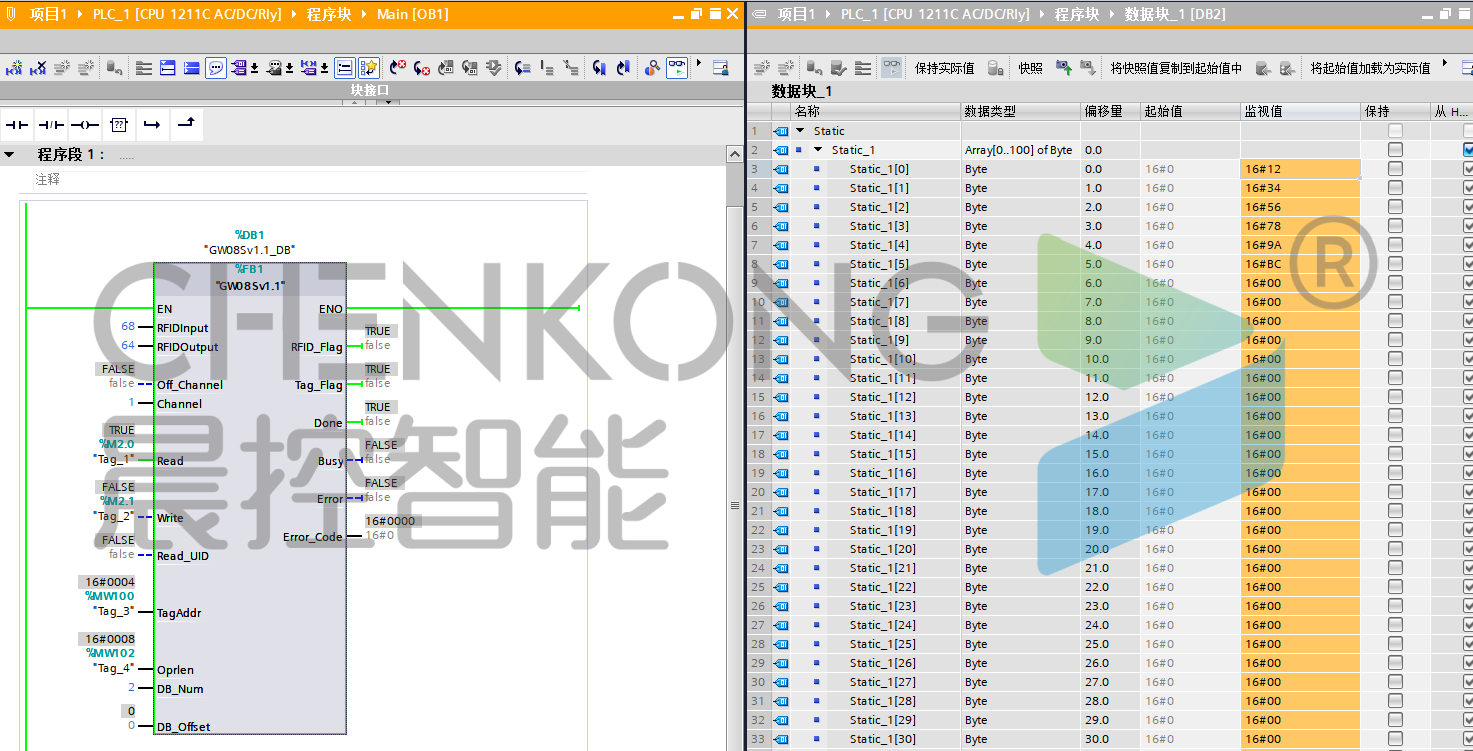

（1）写操作例子

●先将数据写入写数据块中

●触发写入操作

●等待操作完成置位，即数据写入到标签完成



（3）读操作例子

●触发读取操作

●等待读取操作完成

●读取完成后在读数据块中取读取到的数据
