网关控制器CK-GW08S与汇川H5U系列PLC配置Ethernet/IP通讯手册


发布时间:2025-09-17

访问量: 1452

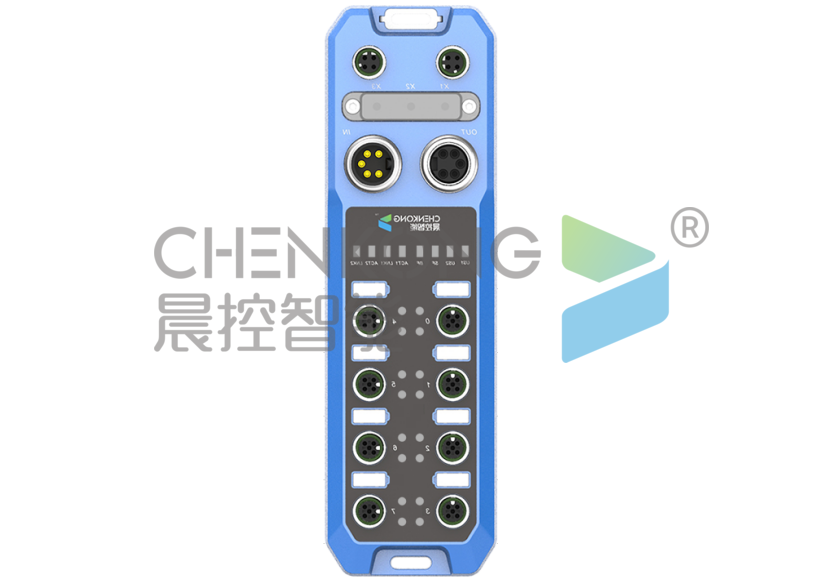

CK-GW08S-EIP是一款支持标准工业通讯Ethernet/IP协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口,用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。

本期主题:围绕CK-GW08S系列产品的Ethernet/IP通讯协议与汇川PLC进行通讯配置说明。



准备阶段

●编程软件:AutoShop

●多通道网关控制器:CK-GW08S-EIP

●工业RFID读写器:CK-FR03-A01

●PLC:汇川H5U

●通讯协议:Ethernet/IP

●连接方式:以太网



1、配置IP

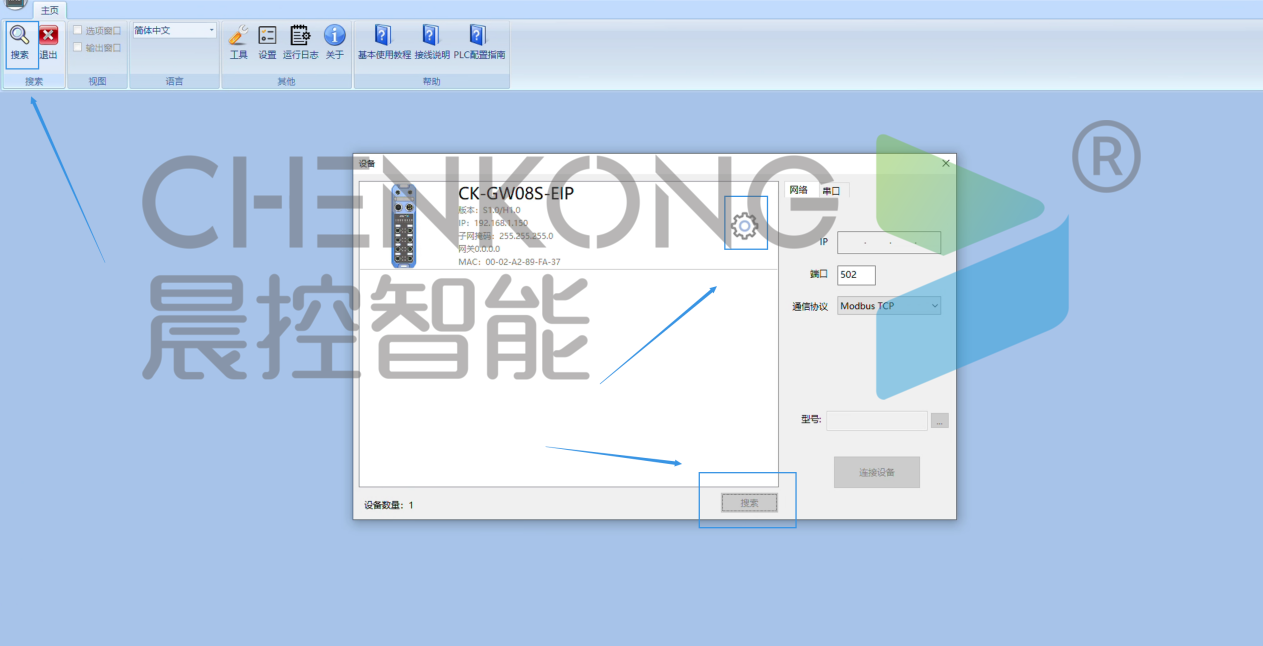

●打开RFID_TOOL,进入搜索窗口

●点击搜索

●点击搜索出来的设备上的齿轮按钮,修改ip。

2、添加EDS文件

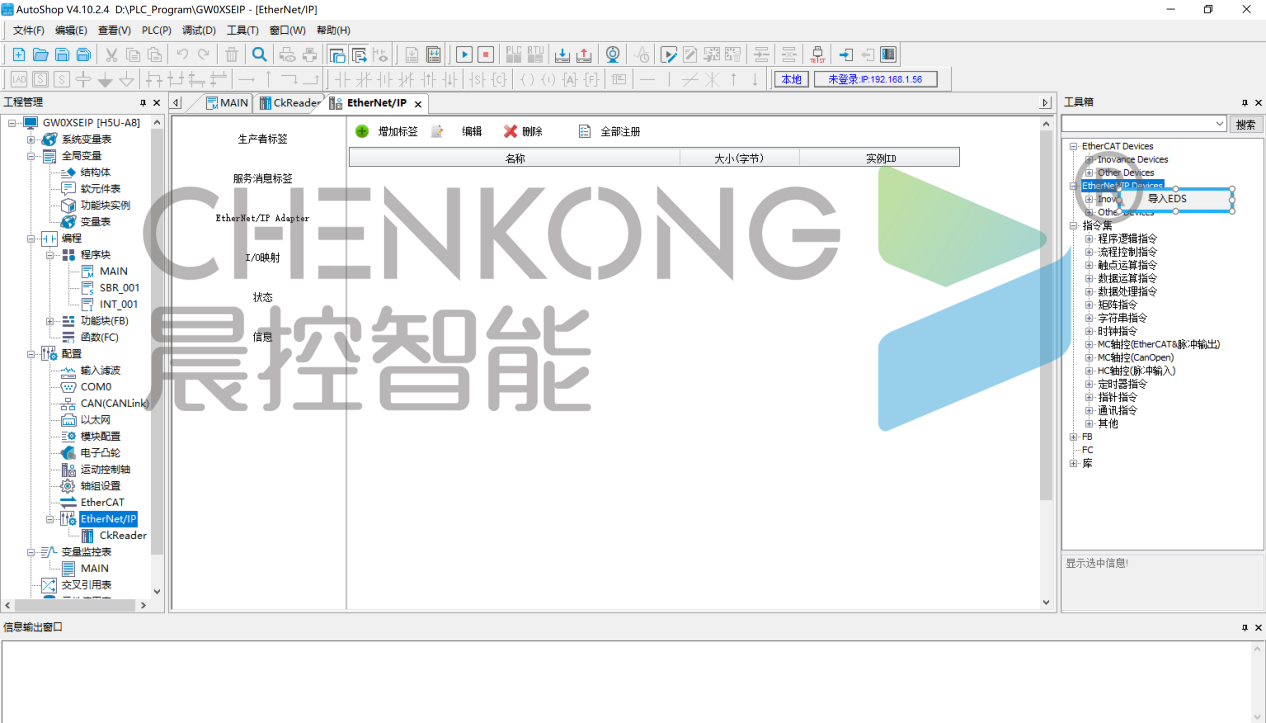

●右键EtherNet/IP Devices,导入EDS

●选择EDS文件添加

3、填加设备

●双击设备添加到PLC配置中

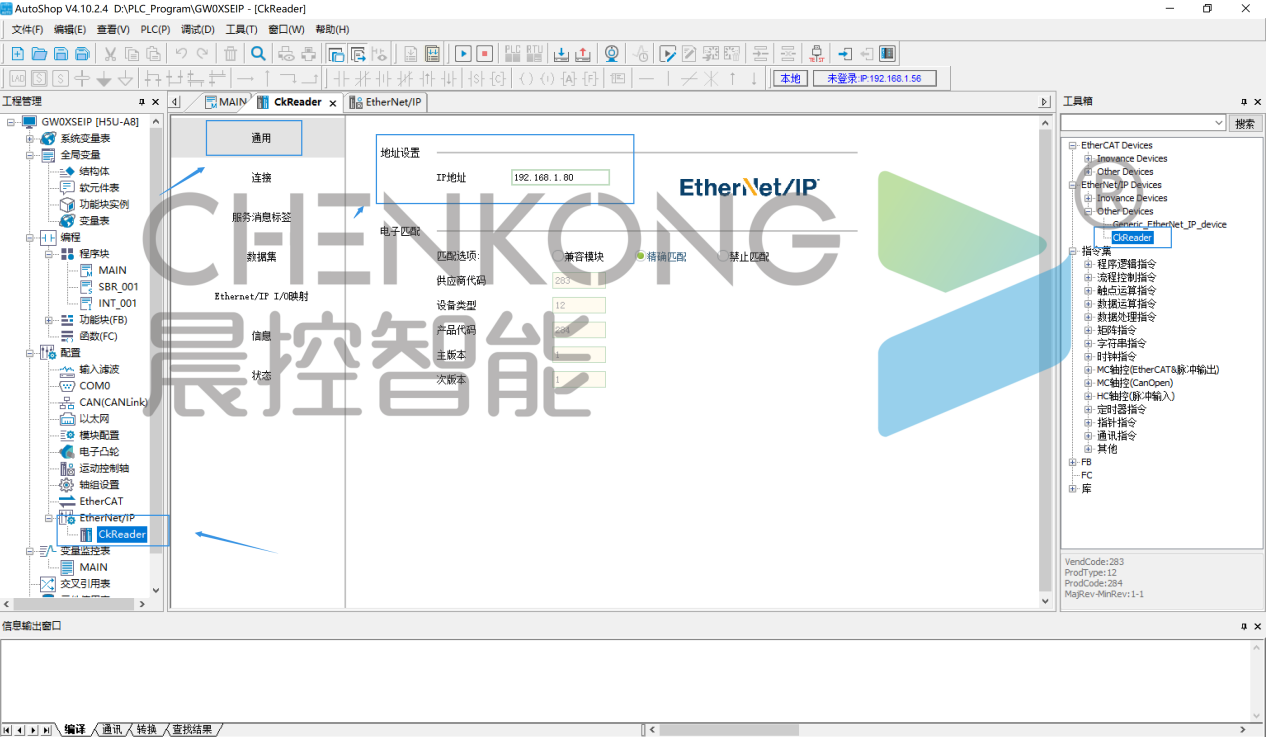

●打开添加的设备,在通用中填写设备的IP地址。

4、设置映射内存,建立连接

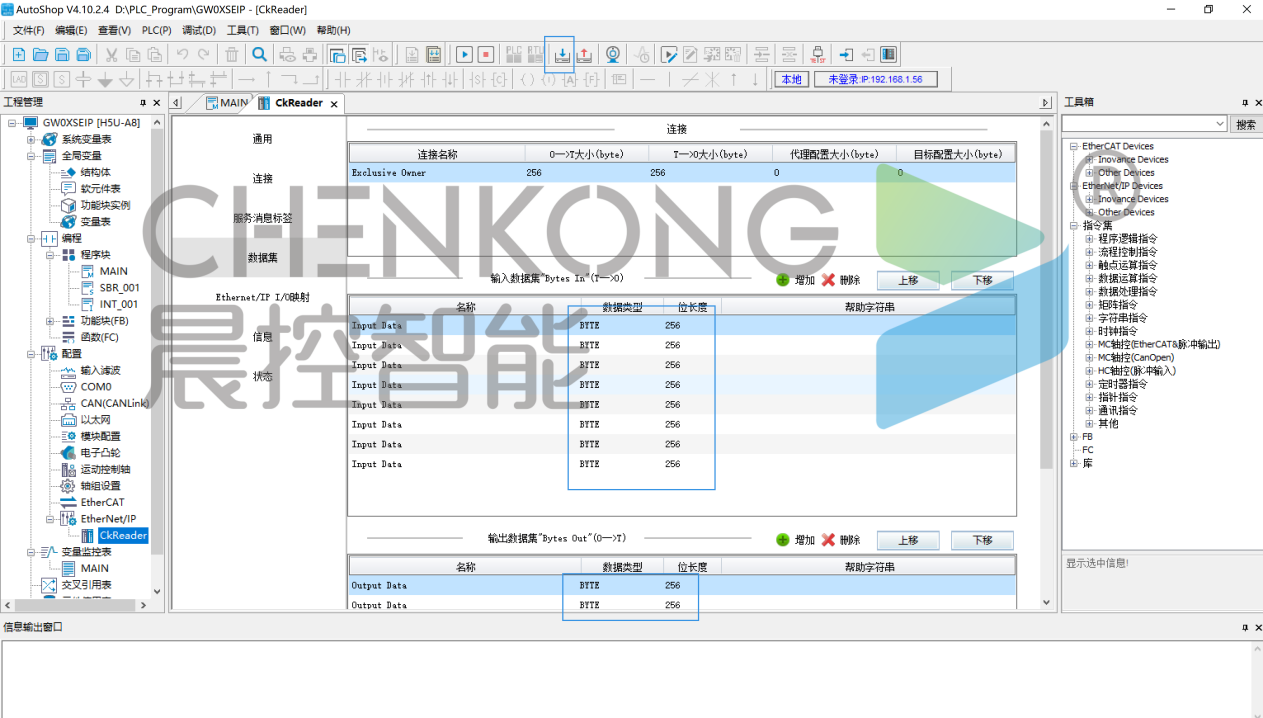

●输入输出分别添加8个位长度256的数据类型byte。

●将配置下载到plc中,完成连接

5、功能块说明

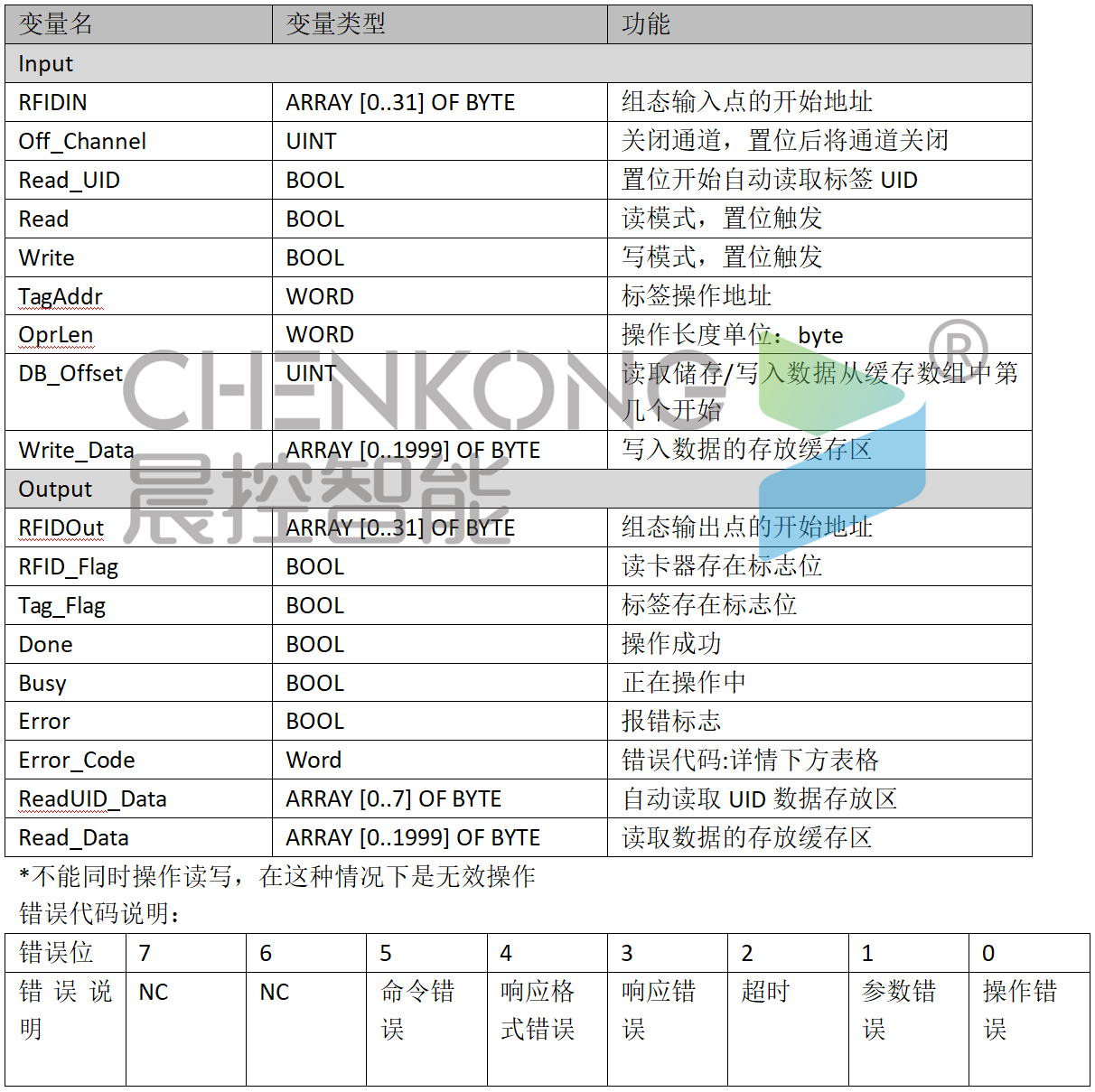

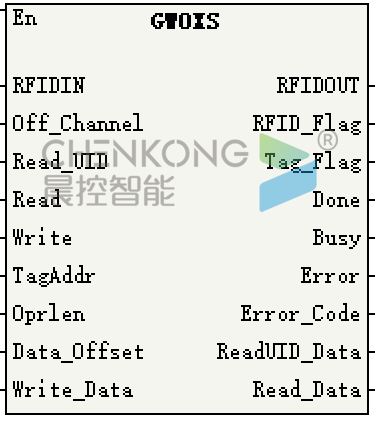

●功能块引脚说明

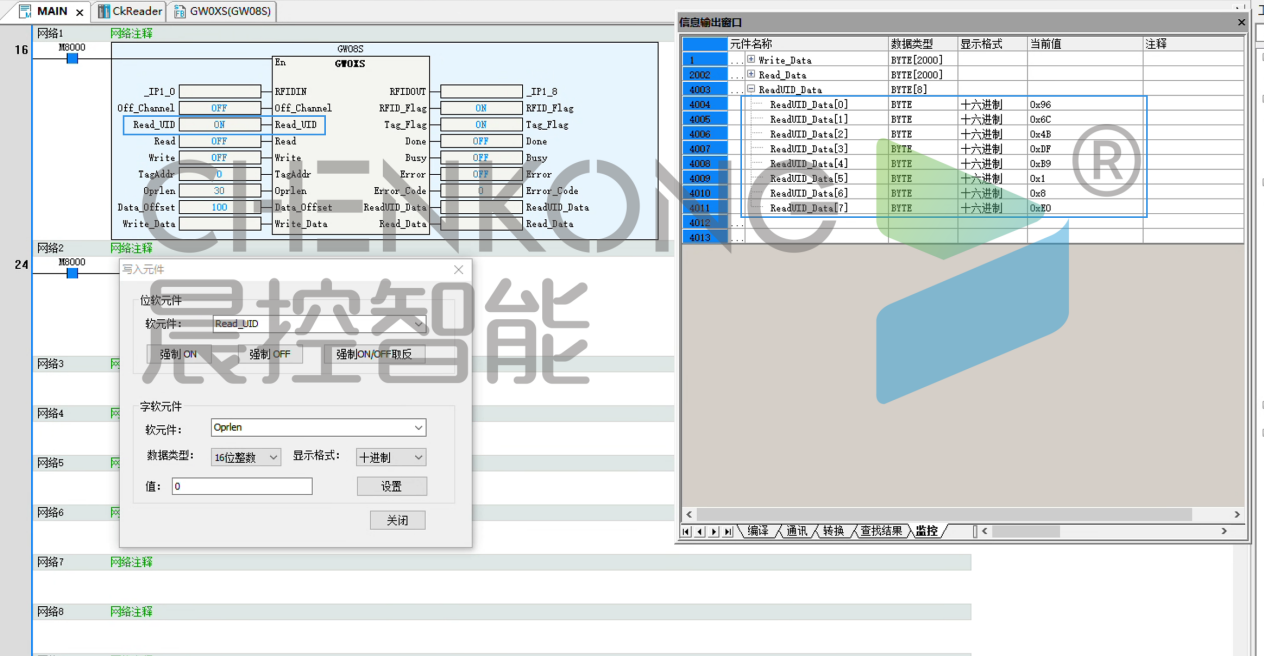

自动读取UID数据

●置位READUID

●在标签在位时自动读取标签的uid数据

●读取的数据换成在UID缓存区中

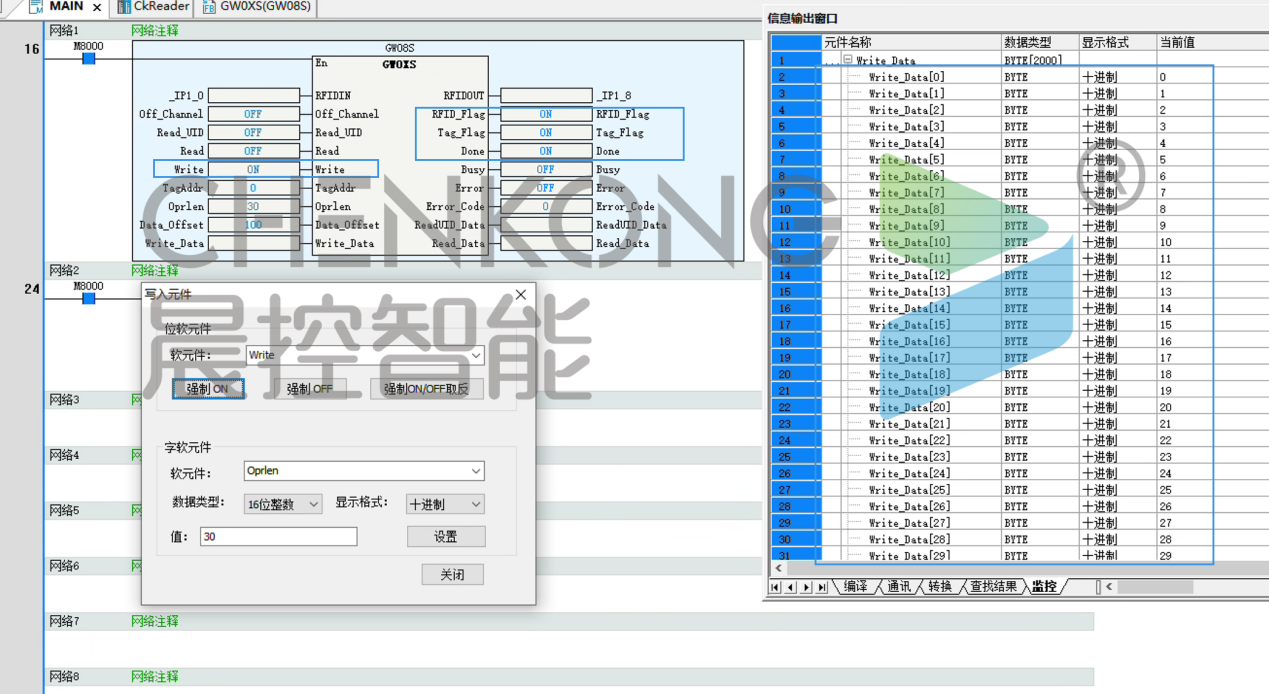

写入用户数据操作

●将需要写入的数据的放到写入缓存区

●置位write

●等待done完成,即写入完成

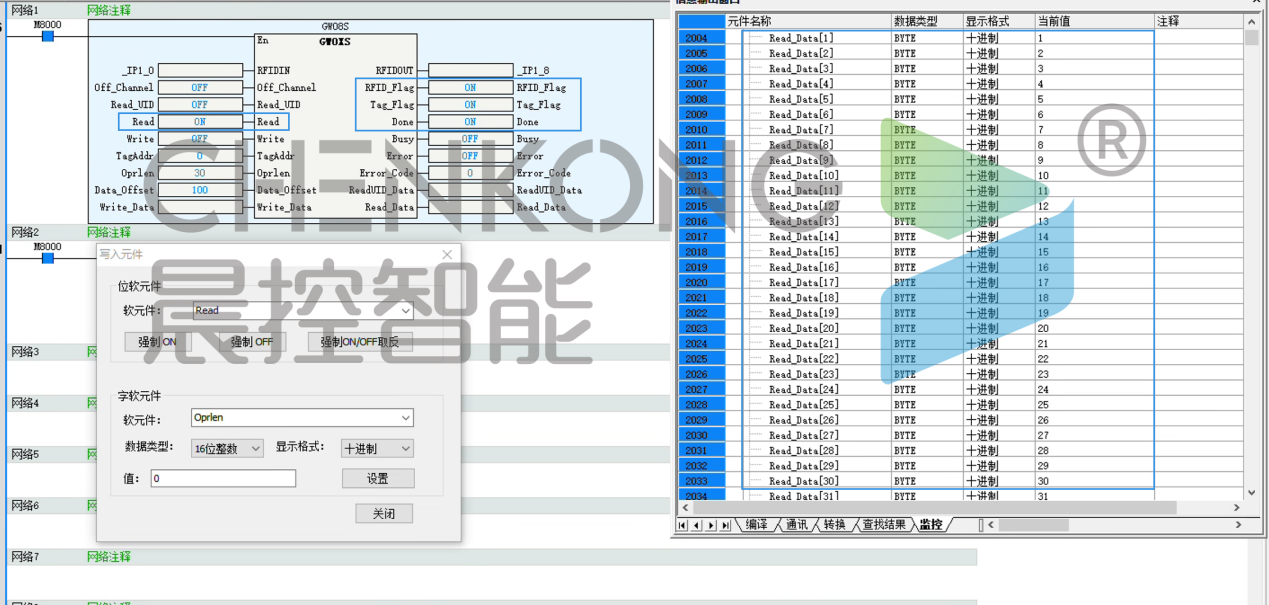

读取用户数据操作

●置位write

●等待done完成,即写入完成。

●读取的数据缓存到读取缓存区
