晨控CK-FR08-E00与三菱QJ71E71-100模块配置MODBUSTCP通讯连接手册
发布时间：2025-10-11
访问量： 1345
CK-FR08-E00是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE2、I-CODESLI等符合ISO15693国际标准协议格式标签的读取。
读卡器同时支持标准工业通讯协议ModBus TCP和自定义协议(FreeProcotol)、UDP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期主题：围绕CK-FR08-E00产品的MODBUSTCP通讯协议与三菱QJ71E71-100模块进行通讯配置说明。
准备阶段
●编程软件：GXWorks2
●工业RFID读写器：CK-FR08-E00
●PLC：三菱Q03
●通讯协议：MODBUSTCP
●连接方式：以太网

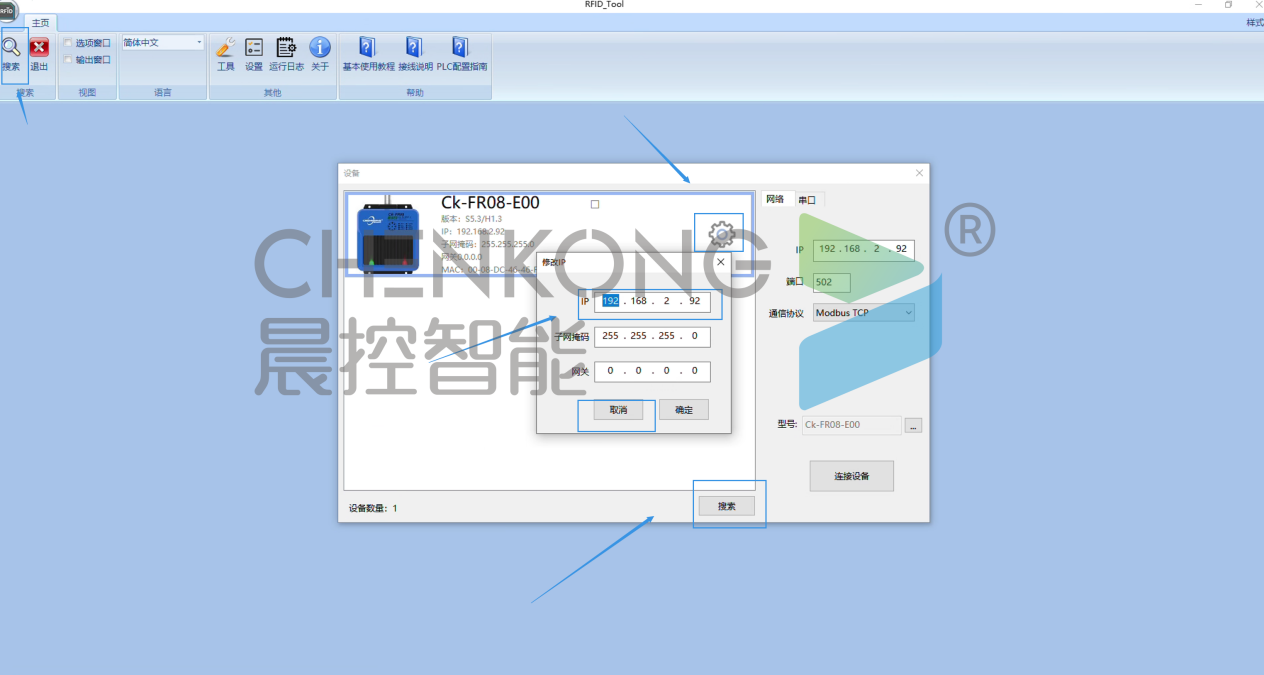

1、修改设备IP
●打开RFID_TOOL
●点击搜索，搜索出来设备
●点击齿轮，修改使用IP，点击确定

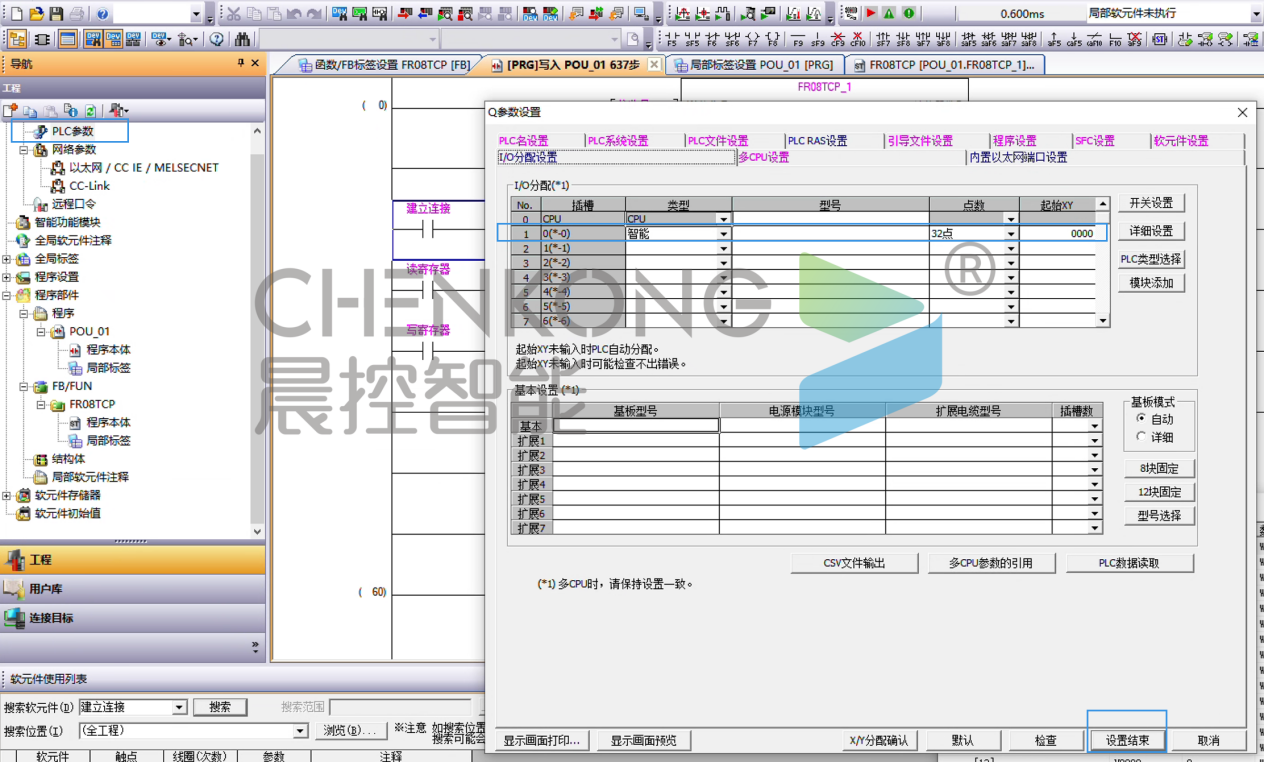

2、设置模块
●打开PLC参数
●在I/O分配设置添加QJ71E71-100模块
●点击设置结束保存

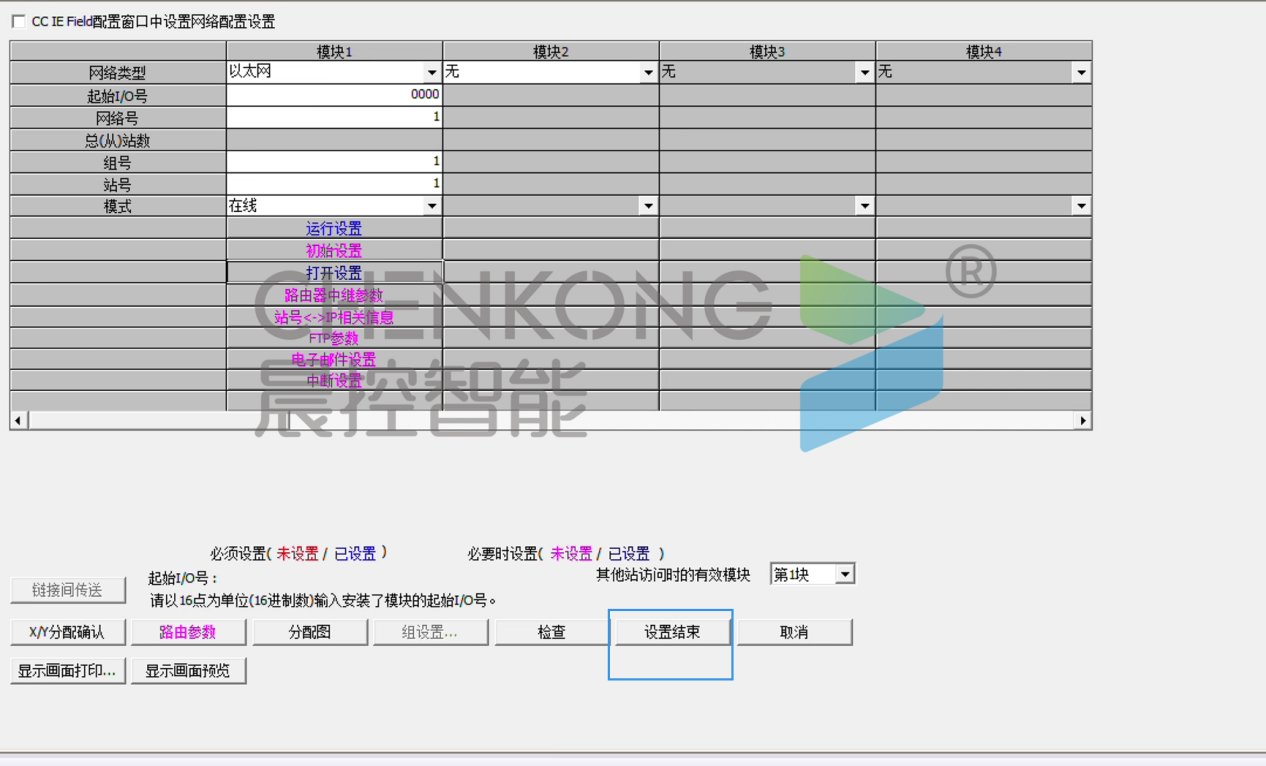

3、设置以太网参数

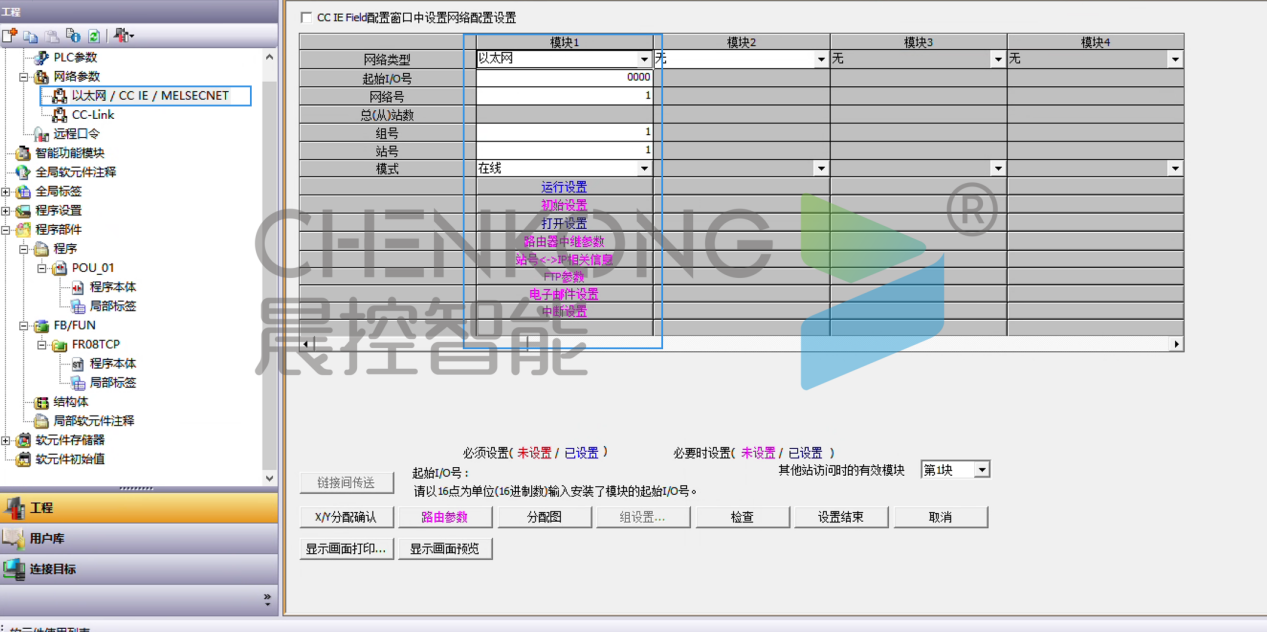

●打开网络参数-以太网参数
●设置以太网参数
4、设置模块IP

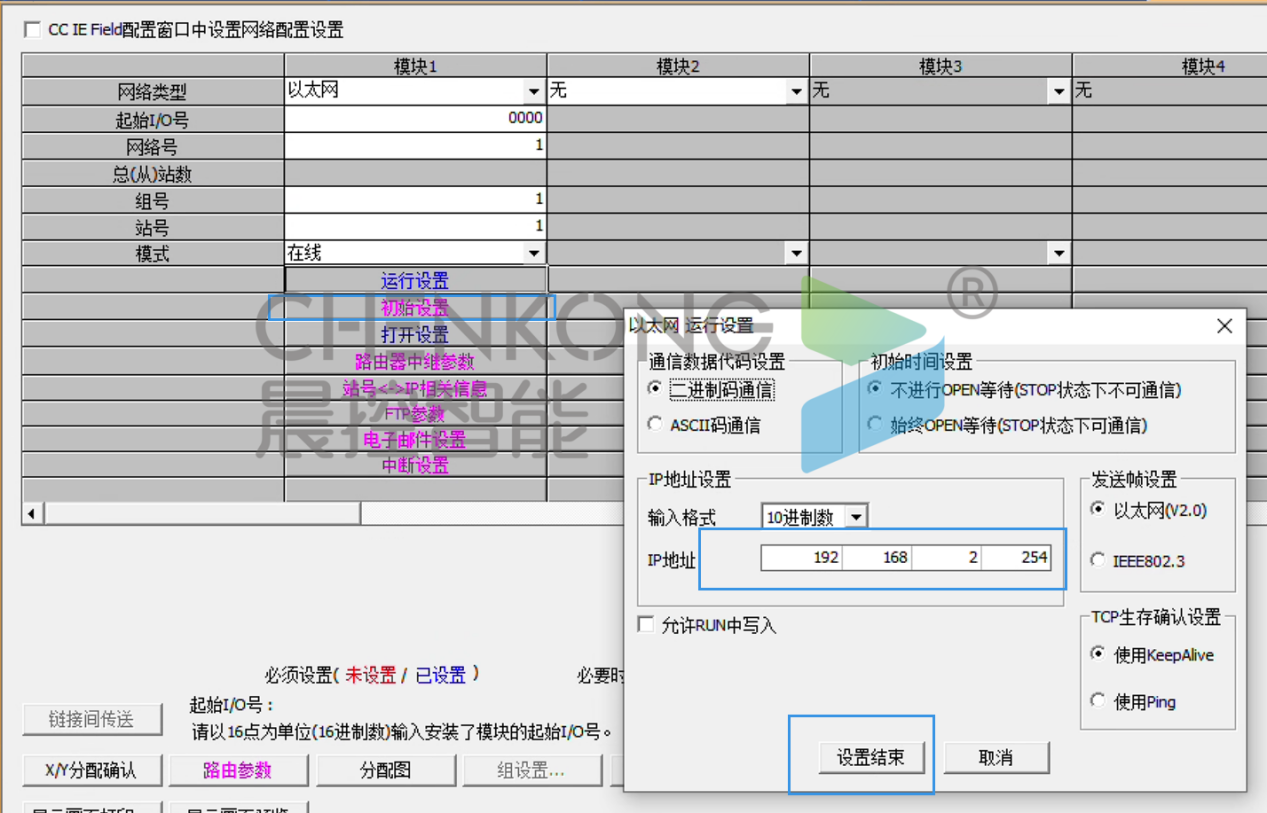

●打开运行设置
●设置模块IP
●点击设置结束保存
5、设置连接配置
●点击打开设置

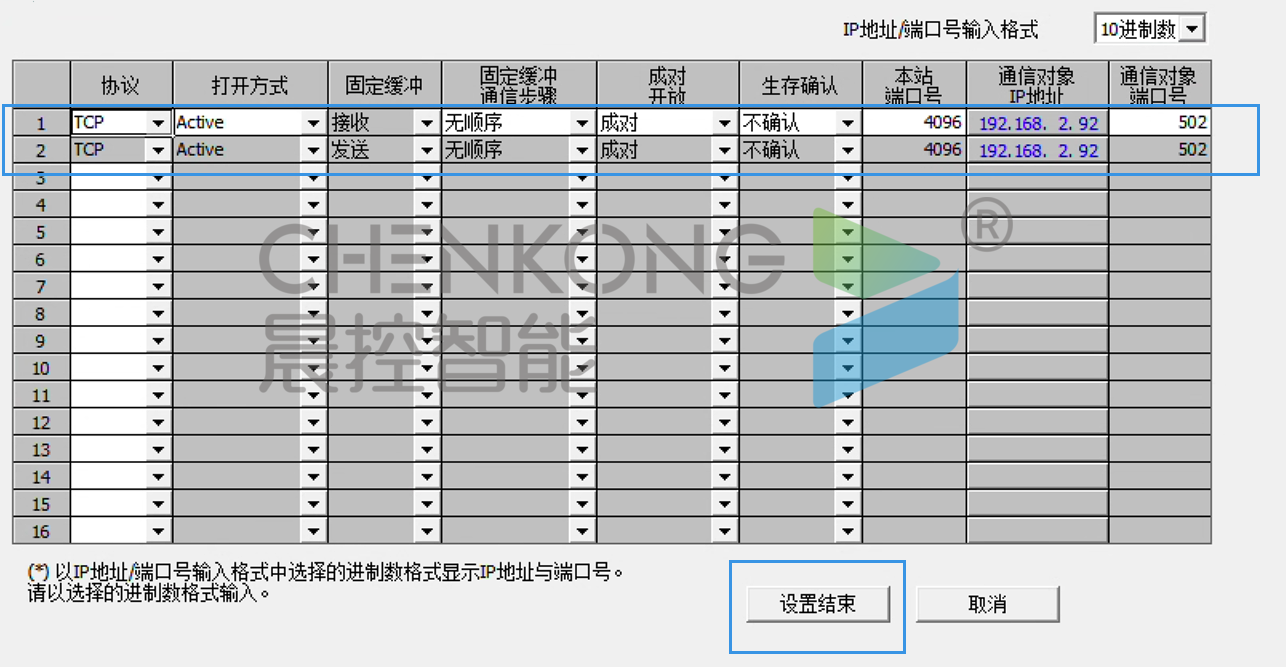

●添加设备，需要设置成对开放，端口号502设备
●点击设置结束保存配置
6、确定配置
●点击设置结束，保存以上所有设置
●将程序配置下载到PLC
●然后断电重启plc，让PLC确定配置

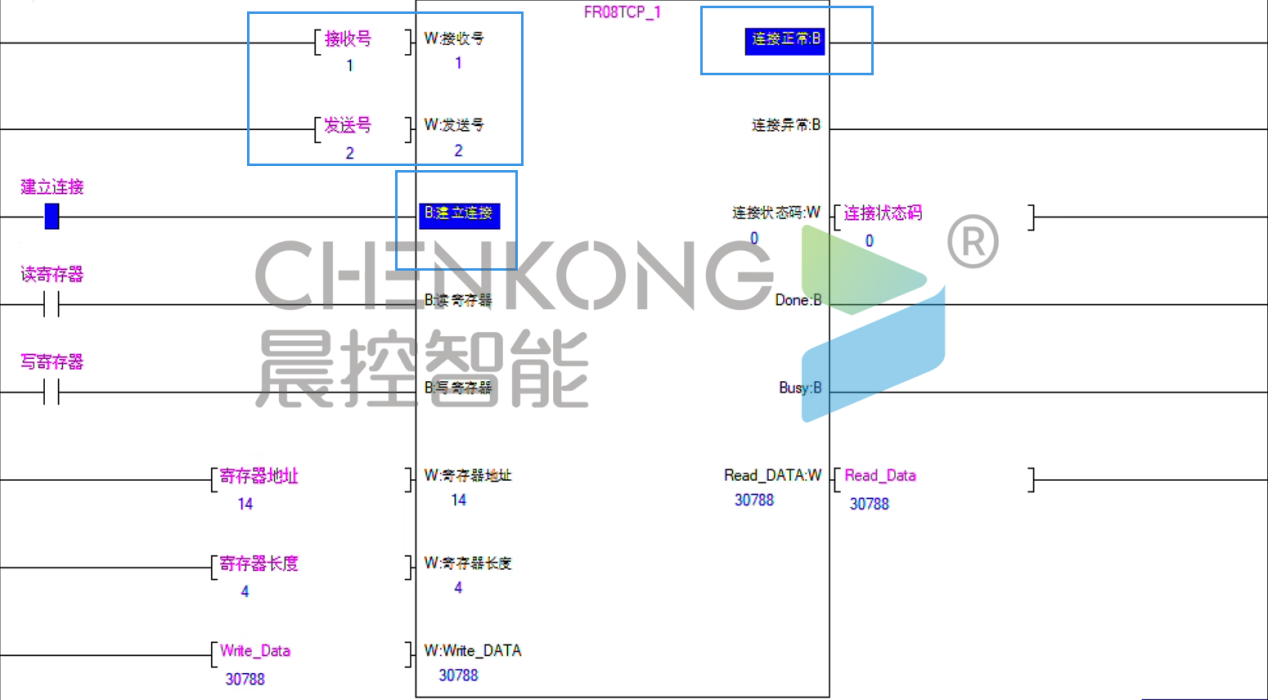

7、通讯连接

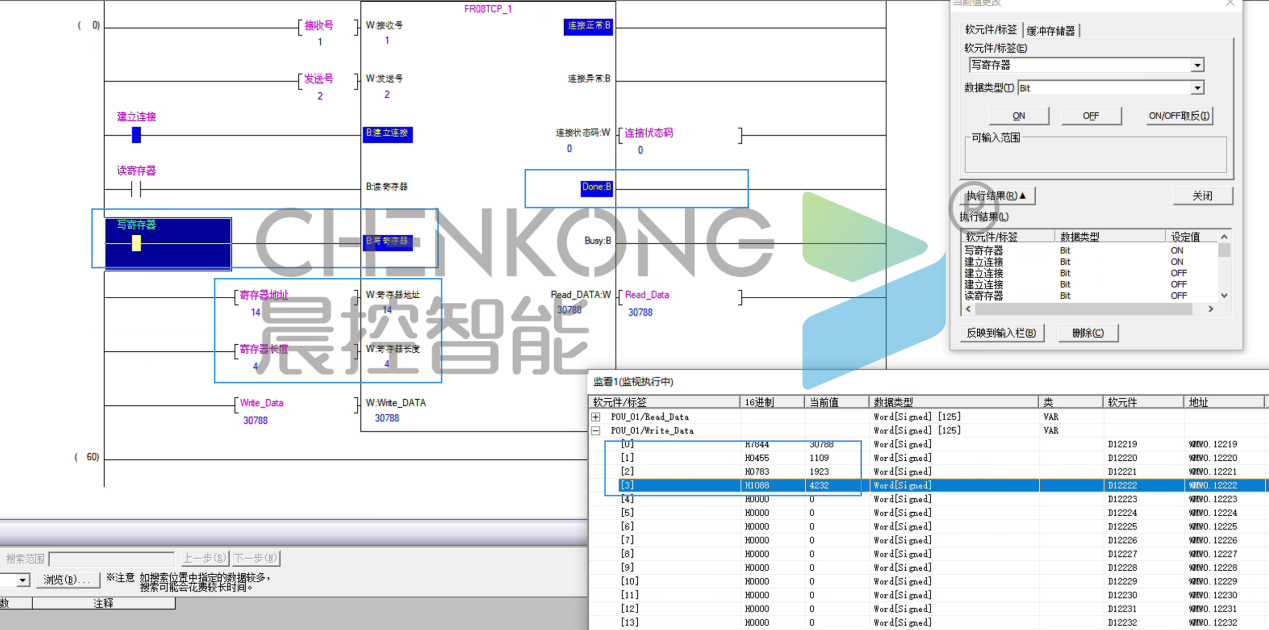

●功能块填写接收号和发送号（上方连接配置中的接收发送端的编号）
●置位建立连接引脚，等待连接正常置位，建立连接
●复位建立连接引脚，断开连接
8、功能块以及操作说明

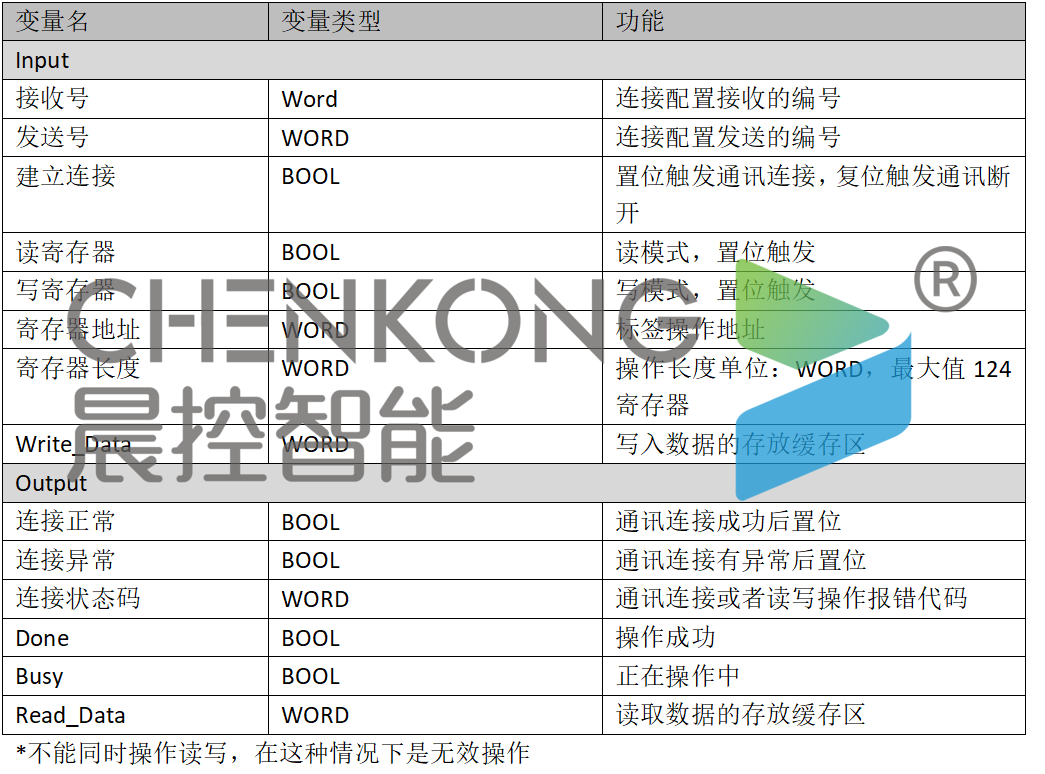

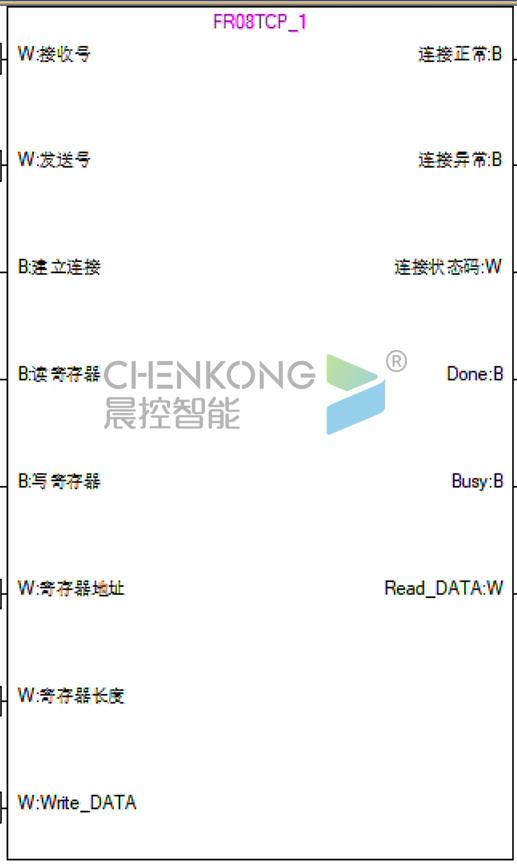

功能块引脚说明
写操作说明：
●将需要写入的数据的放到写入缓存区
●置位写寄存器
●等待done完成，即写入完成。

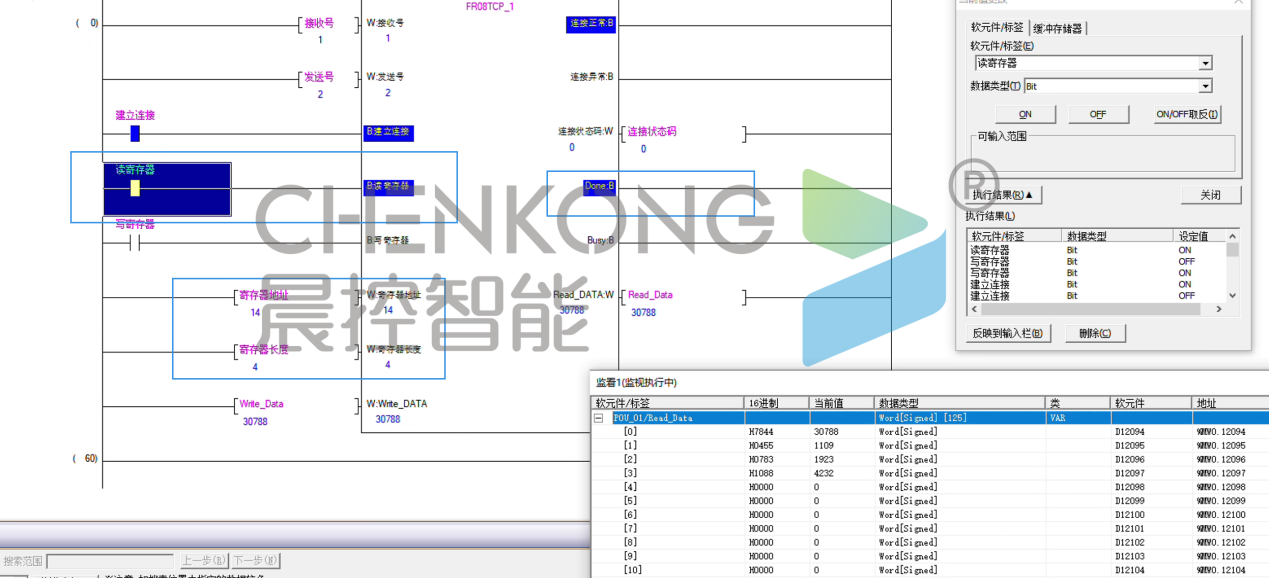

读取寄存器数据操作
●置位读寄存器
●等待done完成，即写入完成。
●读取的数据缓存到读取缓存区
