晨控CK-GW04S-EC与汇川AC系列PLC配置EtherCAT通讯连接手册


发布时间:2025-10-22

访问量: 785

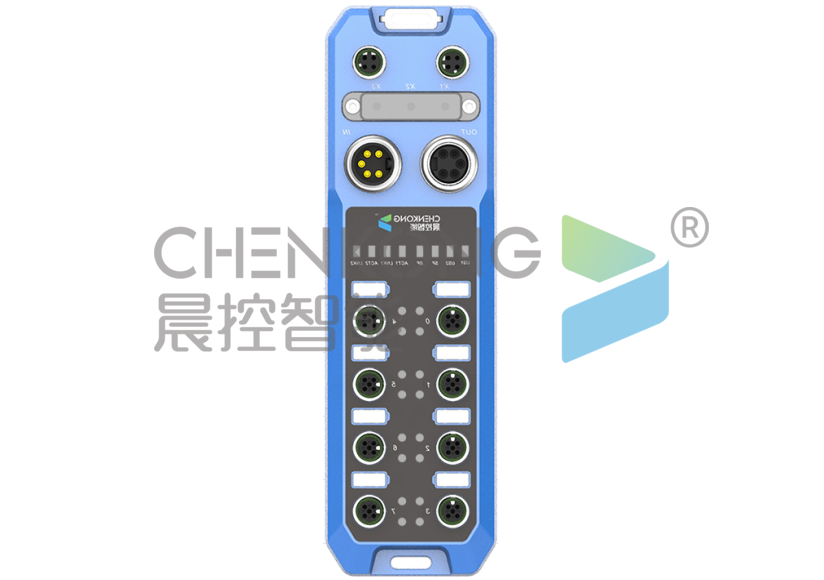

CK-GW04S系列是晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中,系统集成了4路读写接口,并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题:围绕CK-GW04S系列产品的EtherCAT通讯协议与汇川PLC进行通讯配置说明。



准备阶段

●编程软件:InoProShop

●多通道网关控制器:CK-GW04S-EC

●工业RFID读写器:CK-FR03-A01

●PLC:汇川AC801

●通讯协议:EtherCAT

●连接方式:以太网



1、添加EtherCAT主站机架以及添加ECT文件

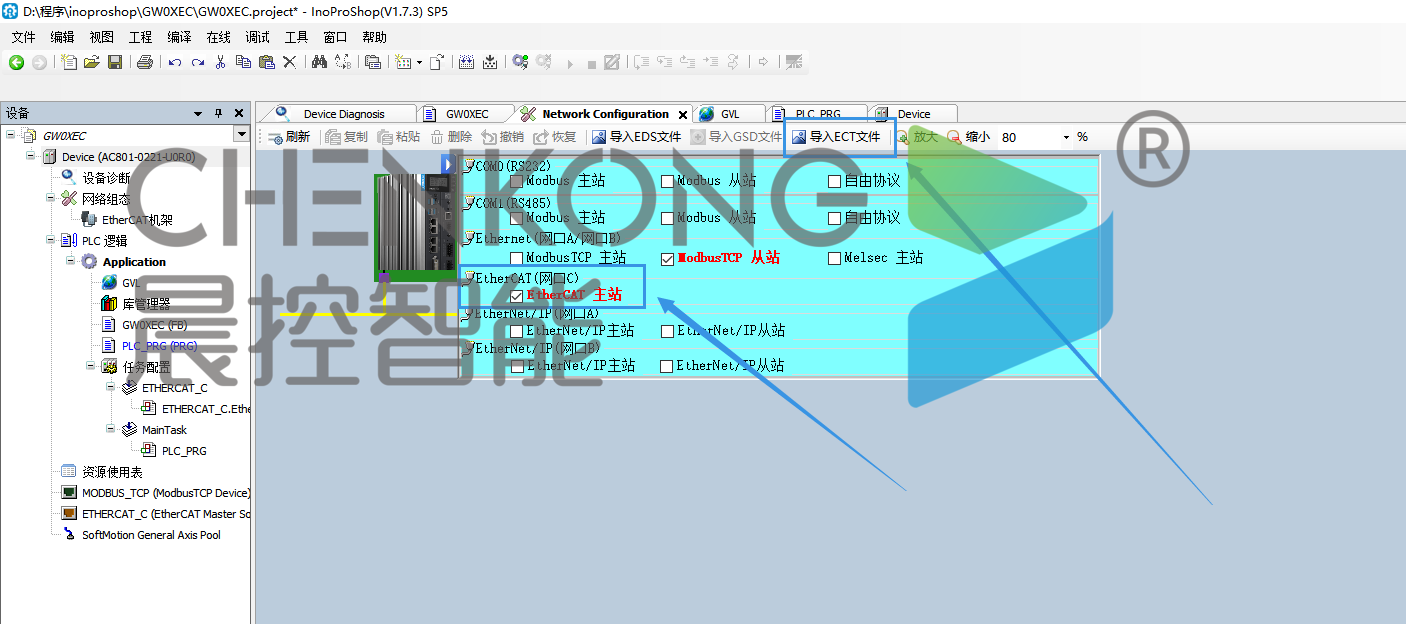

●在网络组态中勾选EtherCAT主站,添加EtherCAT主站机架

●点击导入ECT文件添加设备ECT文件

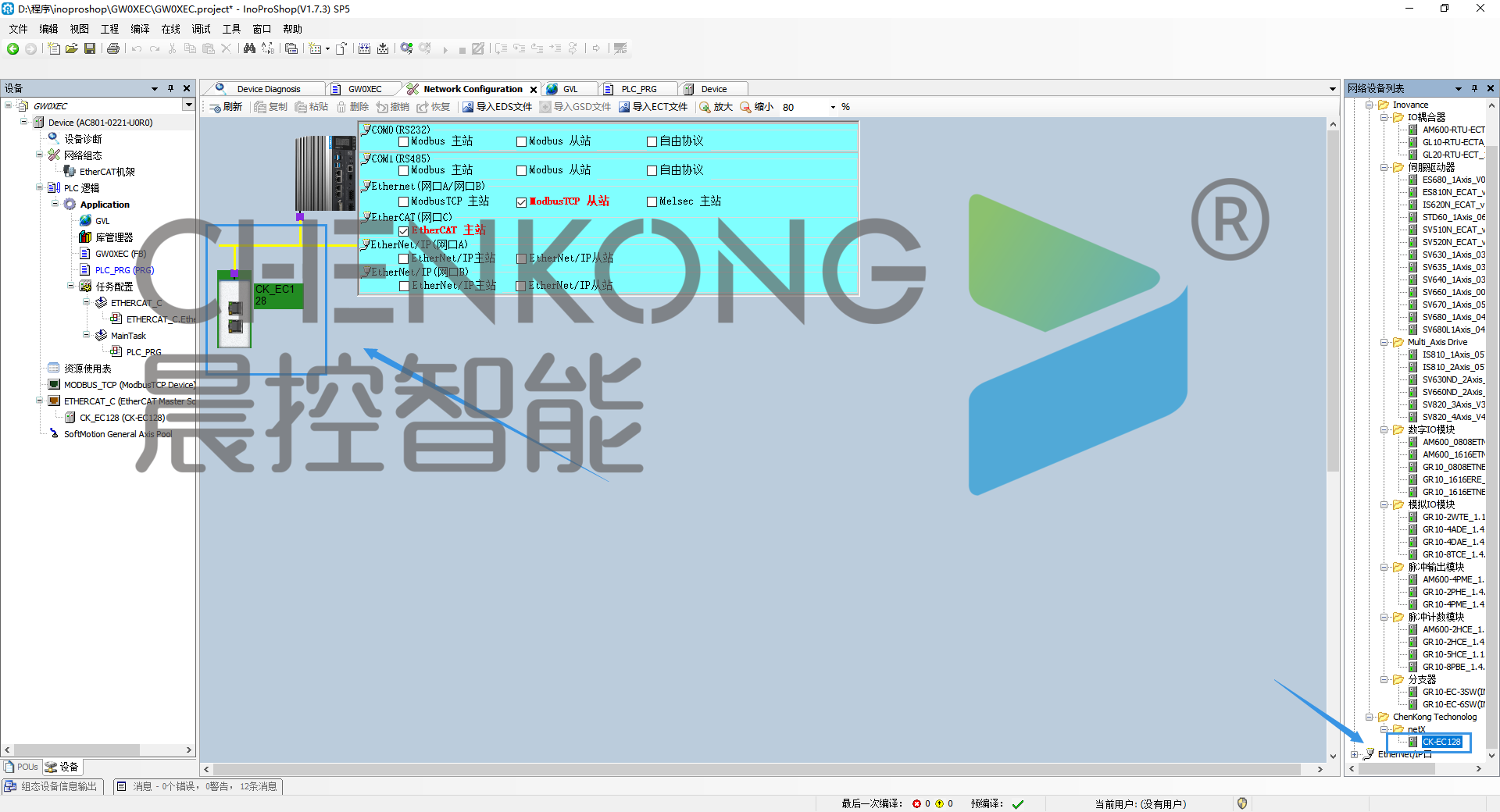

2、添加设备

●双击添加设备从站

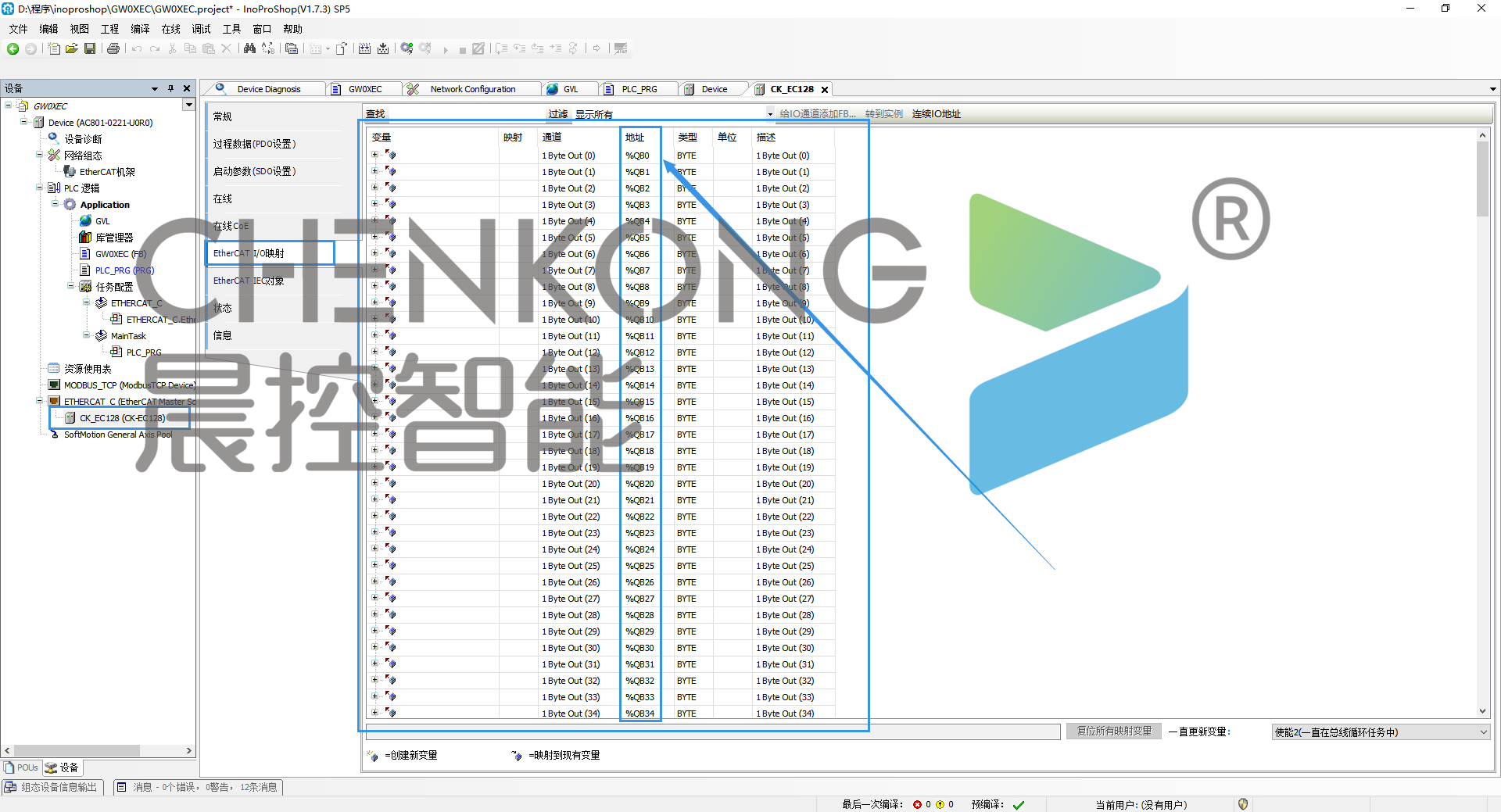

3、查看映射数据地址

●打开添加设备IO映射

●确定映射对应地址

4、创建映射数组变量

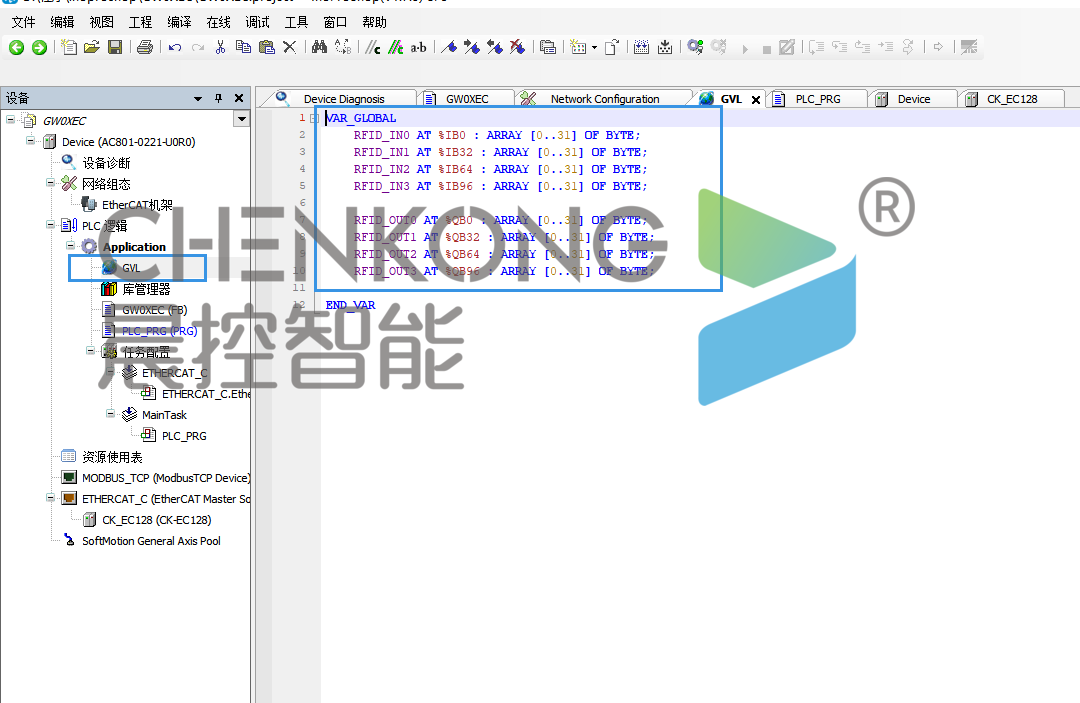

●创建对应输入输出各四个数组

●分别对应4个通道

5、功能块说明

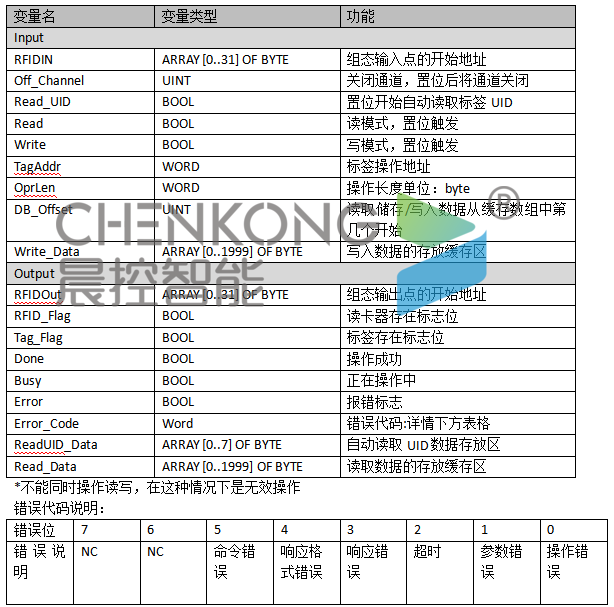

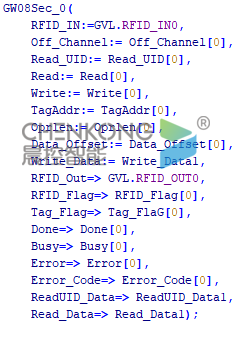

●功能块引脚说明

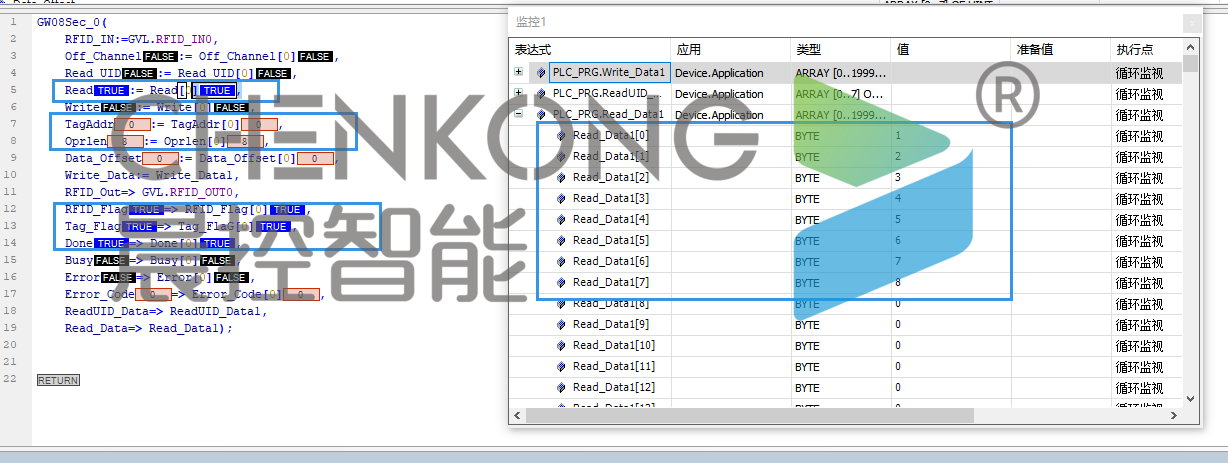

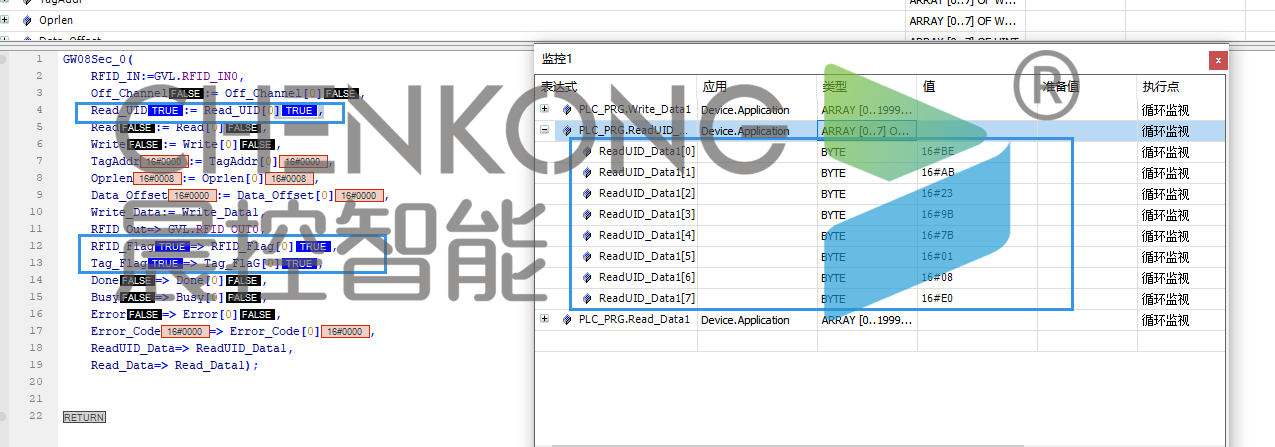

自动读取UID数据

●置位READUID

●在标签在位时自动读取标签的uid数据

●读取的数据换成在UID缓存区中

写入用户数据操作

●将需要写入的数据的放到写入缓存区

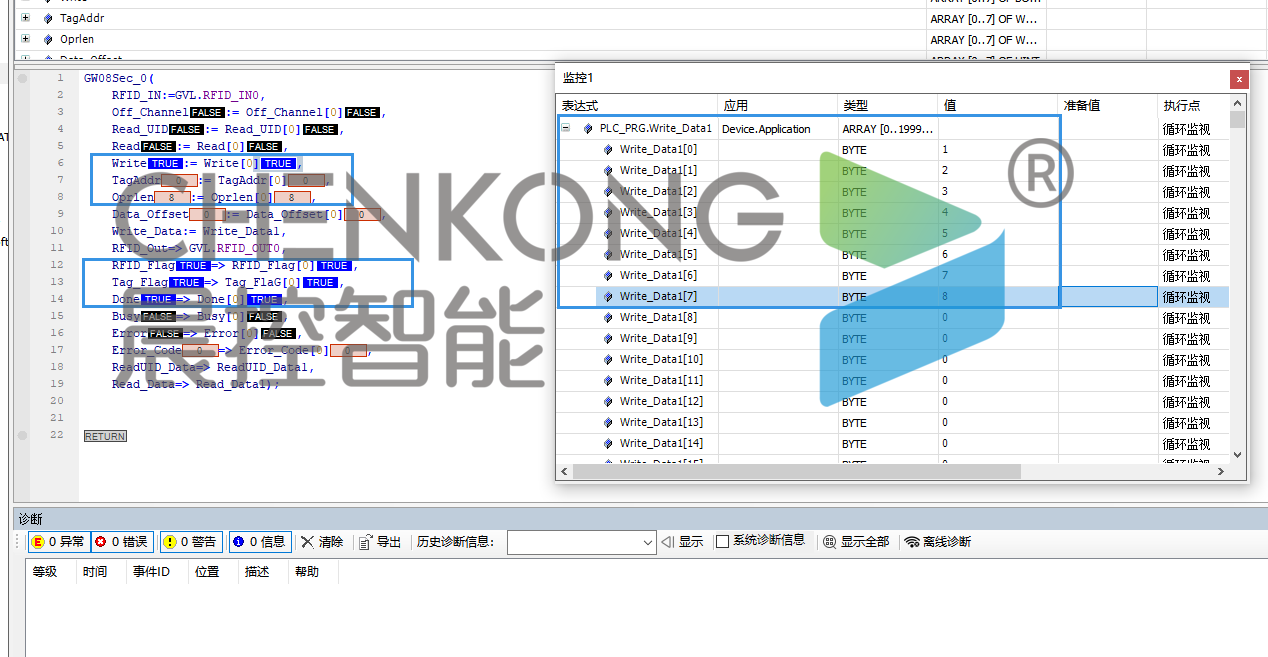

●置位write

●等待done完成,即写入完成

读取用户数据操作

●置位write

●等待done完成,即写入完成。

●读取的数据缓存到读取缓存区
