国产品牌半导体RFID读写器——CIDRW系统CK-S650系列欧姆龙平替

低频(LR-134.2khz)

0-200mm

IP67

晨控智能CK-S650是专门为半导体产业结构升级而开发的低频RFID标签读卡器,支持标准工业半导体体HSMS、ModbusTCP协议、SECS协议和ModbusRTU协议,同时还支持1和N协议,方便用户应用到半导体加工控制器或PLC等系统中。

所属分类

产品描述

CIDRW放大器单元

  • CIDRW系统一款半导体应用行业专用的RFID产品CK-S650系列,国产替代欧姆龙V640系列
  • 支持德州仪器公司(TI)制造的RI-TRP-DR2B、RI-TRP-WR2B射频标签
  • 半导体硅片盒、晶圆盒、制造车间应用RFID设备



CK-S650是一款基于射频识别技术的低频RFID标签读卡器,采用24V供电,工作在134.2kHz,带有一路输入IO、一路输出IO和IO公共管脚,外置三个旋转编码开关(SW1、SW2、SW3),使其能便捷修改所需的工作状态,以适应更多的现场工作需求。

该读卡器支持标准工业半导体体HSMS、ModbusTCP协议、SECS协议和ModbusRTU协议,同时还支持1和N协议,方便用户应用到半导体加工控制器或PLC等系统中。设备外置了三个模式开关选择器,方便用户直接设置工作模式、通信速率以及设备地址。读卡器集成了射频部分通讯协议,用户只需通过通讯接口发送和接收数据便可完成标签的读写操作,无需理会复杂的射频通讯协议。



读卡器选型

型号

CK-S650-PA60S

CK-S650-PA60E

通讯接口

RS485/RS232

RJ45





产品特征

◆ 功耗:1.5W

◆ 通信协议:HSMS、SECS、1 协议、N 协议、MODBUS RTU/TCP

◆ 通信接口:RS485/RS232、RJ45

◆ 直流供电:24V(带反接和过流保护)

◆ 工作频率:134.2kHz

◆ 读写卡距离:0~80mm

◆ 工作湿度:10-90% RH

◆ 工作温度:-25℃-+70℃

◆ 工作模式:HDX

◆ 射频标准:ISO11784/11785

◆ 支持标签:SIC7999,TI标签(RI-TRP-DR2B-30,RI-TRP-DR2B-40,TRPGP40ATGC,TRPGR30ATGA,TRPGR30ATGB)

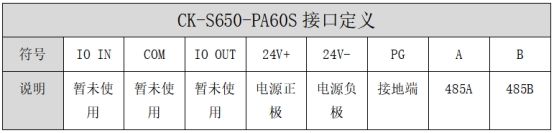

接口定义

半导体CK-S650系列硅片盒、晶圆盒RFID读卡器

半导体CK-S650系列硅片盒、晶圆盒RFID读卡器



产品功能

◇可设置的工作模式:通过设置旋转编码开关SW1使CK-S650支持不同的协议。

◇可设置的波特率及校验方式:通过旋转编码开关SW2可设置CK-S650-PA60S通讯在不同的波特率和校验方式。

◇可设置的心跳时间:通过旋转编码开关SW2可设置CK-S650-PA60E的心跳时间。

◇可设置的节点编码:通过旋转编码开关SW3可设置系统节点编号。

◇自带信号指示灯:可指示系统运行状态和标签读写操作状态。

◇可读写低频标签数据:距离得到提升。

◇支持多种通讯接口,接线简单快捷

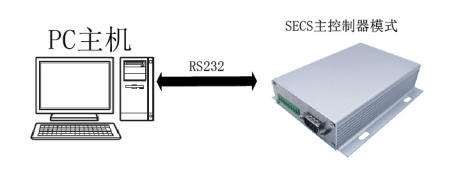

RS232接线:与PC使用标准的DB9接口。

半导体CK-S650系列硅片盒、晶圆盒RFID读卡器

RS485接线:当总线挂载多台设备时,建议接上120Ω终端电阻



以太网接线:通过网线相连

半导体CK-S650系列硅片盒、晶圆盒RFID读卡器

半导体CK-S650系列硅片盒、晶圆盒RFID读卡器

晨控智能低频读卡器CK-S650是专门为半导体产业结构升级而开发的RFID智能设备,使用CK-S650系列读写器即可完成产线智能化升级、改造,为智慧车间、自动化生产添上一臂之力,大大减少人工成本,提高生产效率。
