工业通讯协议网关RFID控制器CK-GW08(EIP/PN/EC)系列

低频

100mm

主站

CK-GW08-EIP/PN/EC系列控制器是一款支持标准工业通讯协议Ethernet/IP/Profinet/EtherCat/ModBus TCP的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口,用户可通过通信接口使用多种协议对8路读写接口所连接的读卡器进行相对独立的读写操作。

所属分类

产品描述



工业通讯协议网关控制器:CK-GW08EIP/PN/EC)系列

简介

CK-GW08-EIP/PN/EC系列控制器是一款支持标准工业通讯协议Ethernet/IP/Profinet/EtherCat/ModBus TCP的网关控制器方便用户集成到PLC等控制系统中。系统还集成了8路读写接口,用户可通过通信接口使用多种协议对8路读写接口所连接的读卡器进行相对独立的读写操作。

CK-GW08-EIP/PN/EC系列网关控制器适用于本公司多款不同协议、通信接口的RFID读卡器。



产品特征

◆ 供电方式:直流24V

◆ 功耗:3W

◆ 电路保护:带极性接反保护;

◆ 通信接口:以太网M12

◆ 通信协议:Ethernet/IPProfinetEtherCatModBus TCP

◆ 读写接口:485通信,输出电压24V,电流≤100mA

◆ 工作湿度:1090% RH

◆ 工作温度:-25℃-+70℃;

◆ 防护等级:IP-67

◆ 外壳材质:铝合金;





三、电气参数

1、物理及环境特性

项目

技术参数

操作温度

-25~70

存储温度

-40~85

湿

10%~95%非凝结状态



600g

跌落测试

1.2米自由跌落

ESD性能

空气放电±15KV,接触放电±8KV

密封标准

IP67



2、电气参数指标

项目

技术参数

供电方式

直流24V



3W

电路保护

带过流保护

通信接口

以太网

通信协议

Ethernet/IPProfinetEtherCatModBus TCP





四、硬件描述

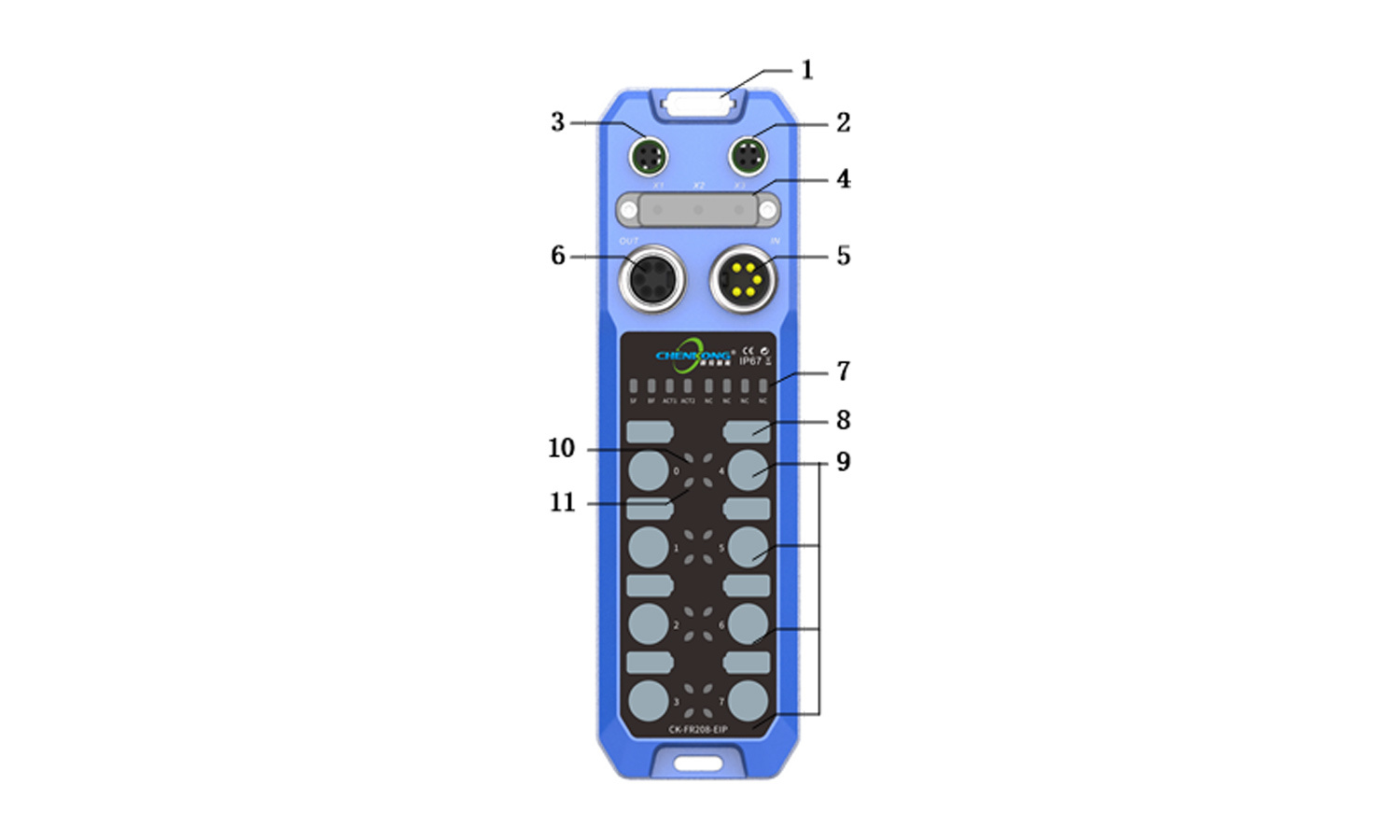

GW08外部电气图示

1安装孔&接地端

2以太网IN端口

3以太网OUT端口

4旋转编码器

5电源IN接口

6电源OUT接口

7系统指示灯

8标识片

9读头接口*8

10标签指示灯

11读头状态指示灯
