射频识别地下管线探测器CK-GTR680

探测仪

2.3M

2米识别距离RFID地下管线电子标识探测器，射频识别技术配合GIS定位，移动式Android5.1操作界面。快速准确查找定位地下管线信息。

所属分类

设备

询价

产品描述

一、简介

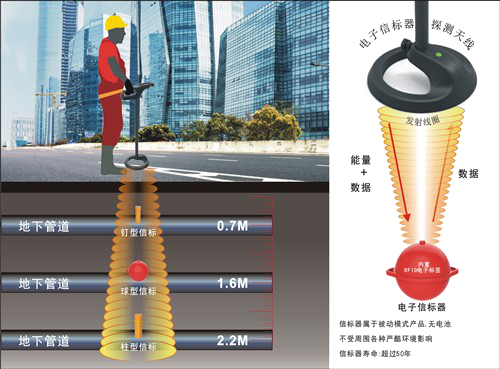

CK-GTR680是一款基于射频识别技术的地下电子标识器定位仪。定位仪通过非开挖的方式识读预先埋设在地下管线附近的电子标识器并获取存储在标识器内的管线信息，从而达到精确查找管线和地下管线数字化管理的目的。

CK-GTR680性能稳定，操作简单，预装目前最流行的Android系统，便于客户二次开发，可广泛应用于电力、通信、煤气等地下管线的定位标识和数字化管理。

CK-GTR680采用双频多星座GNSS系统，相比单频GNSS系统，定位速度更快更精准，误差仅在3米以内，方便用户快速找到预先埋设的电子标识器。

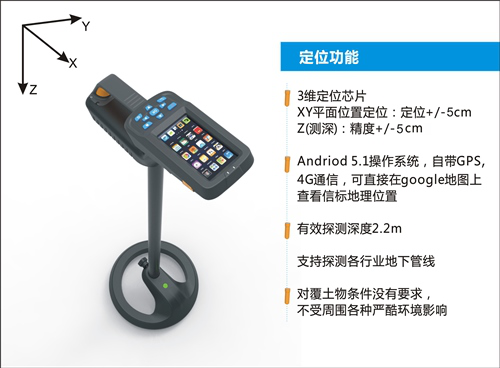

图 1.1 CK-GTR680实物图

二、技术参数

产品特性

◆产品型号：CK-GTR680

◆显示屏：5.0寸TFT 分辨率：540*960

◆内存：1GB RAM + 8GB ROM

◆定位系统：双频段多星座GNSS系统

◆定位精度：小于3M （空旷环境下）

◆RFID工作频段：134KHz

◆RFID探测距离：220cm(MAX)

◆电池容量：12V 5000maH 聚合物锂电池



物理及环境特性：

项目

技术参数

操作温度

-10℃~40℃

存储温度

-25℃~70℃

湿    度

5%~95%非凝结状态

重    量

2kg

跌落测试

1.2米自由跌落

ESD性能

空气放电±15KV,接触放电±8KV

密封标准

IP65

外壳材质

ABS



产品参数：

项目

技术参数

操作系统

Android 5.1

SOC

MTK6735 / MTK8735

架构

ARM Cortex-A53 四核1.3GHz

显示屏

5.0寸 TFT IPS 分辨率：540*960

触摸屏

工业级电容触摸屏

内存

1GB RAM + 8GB ROM

联网

4G+WIFI+Bluetooth

支持网络

中国移动、中国联通、中国电信

GNSS-L1频段

GPS、BeiDou、GLONASS、Galileo、QZSS

GNSS-L5频段

GPS、Galileo、QZSS、IRNSS

GNSS定位精度

＜3米（空旷场地下测试）

GNSS冷启动定位时间

300s

RFID工作频率

134Khz

RFID定位精度

X-Y:+/-20cm，Z:+/-20cm ①

RFID探测距离

220cm (与标识器类型和使用环境有关) ①

电池容量

12v 5000maH聚合物锂电池

电池保护

过充保护、过放保护、过载保护等

功耗

读卡时：＜1500mA，待机状态：＜500ua

待机时间

3个月

充电数据

15v 1000ma

① 最大探测距离和定位精度在周边无干扰信号的条件下测得

三、硬件描述

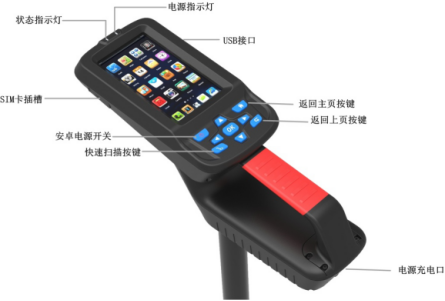

图 3.1 按键及接口图示

LED指示灯

指示灯

颜色

状态

指示内容

状态指示灯

绿灯

常亮

电源开启

慢闪烁

正在扫描标识器

快闪烁

进入固件更新模式

电源指示灯

红灯

常亮

正在充电，电量已充至95%以上

慢闪

正在充电，电量低于95%

双闪

电量低于20%，请及时充电

急闪

电源故障，无法充电

表 3.1 指示灯状态说明

快速扫描

系统处于关机状态时，按
 键可快速触发设备进入扫描状态。

设备关机

在任意状态下，长按  键可使设备进入关机状态，此种关机方式为电源关闭，可同时把标识器扫描功能和安卓系统进入关机状态。



安卓系统开关机

◆在关机状态，长按  键可以开启安卓系统。

◆在开机状态，长按  键可关闭安卓系统。



扫描灵敏调整

短按上键，可将接收灵敏度调高一级。

短按下键，可将接收灵敏度调低一级。

SIM卡安装

SIM卡座位标准规格SIM卡(25mm×15mm)，其他规格的SIM卡可通过转换座安装。

设备充电

请使用原厂提供的电源适配器进行充电，充电电压：15v。



四、软件系统

APP与微信小程序

CK-GTR680在出厂时会在系统内安装“晨讯标识器”软件，可通过该APP来对标识器数据的定位与录入。同时，设备也支持通过微信小程序来进行控制，方便用户来进行数据的录入。具体操作请跳转“CK-GTR680软件及小程序使用手册”。



系统管理员后台

CK-GTR680上所录入的标识器信息将上传到云端服务器，可通过网页浏览器进入后台系统对标识器数据进行查看管理以及任务的分发。具体操作请跳转到“CK-GTR680后台系统使用手册”。



五、注意事项

1、此产品为电子产品，按照常规电气设备进行运输和保管。

2、避免阅读器从高处坠落或冲击。

3、不要将阅读器置于高温、潮湿或腐蚀性环境中。

4、非专业人员不要打开阅读器外壳。

5、请使用原厂提供的电源适配器充电。





产品应用

图片名称

CK-FR06系列高频RFID读写器

图片名称

专为工业自动化及半导体领域设计RFID读写器CK-S654-PA60——欧姆龙V640平替升级款

图片名称

【新品发布】晨控小型一体式RFID读写器CK-FR02系列

图片名称

汽车锂电池RFID电池托杯标签B27003548

图片名称

4680汽车电池RFID电池托杯标签B27003546

图片名称

CK-UR12系列远距离超高频读写器

图片名称

工业级IO-LINK主站模块：CK-GW208（TCP/EIP/PN/EC）系列

图片名称

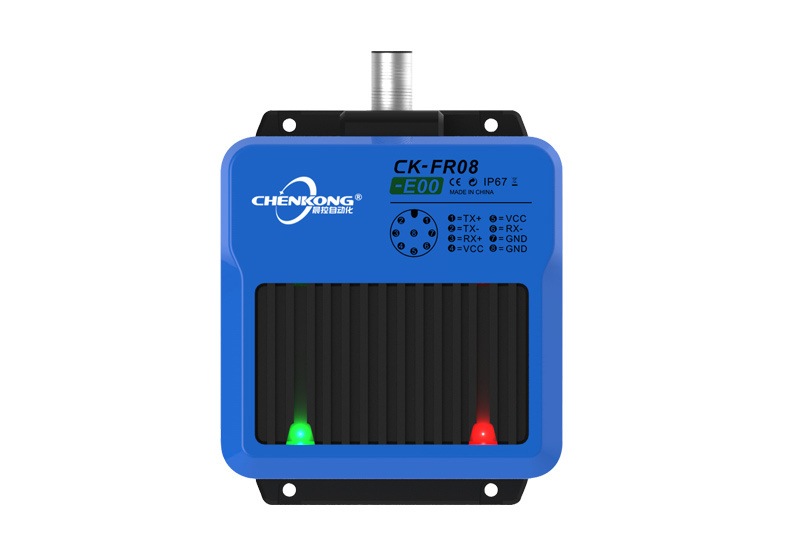

IO-Link传感器高频RFID标签读卡器CK-FR08-IO
