一. 系统概述
晨讯iDENT电子标识系统是基于现代互联网技术和RFID射频识别技术的地下管线信息化管理平台，通过该平台以及配套的电子标识器，可实现地下管线的精确定位和快速巡检，提高地下管线信息化管理水平。
iDENT电子标识系统采用BS架构设计，同时支持网页、标识器探测器和移动APP端登陆。系统管理结构如图 1。

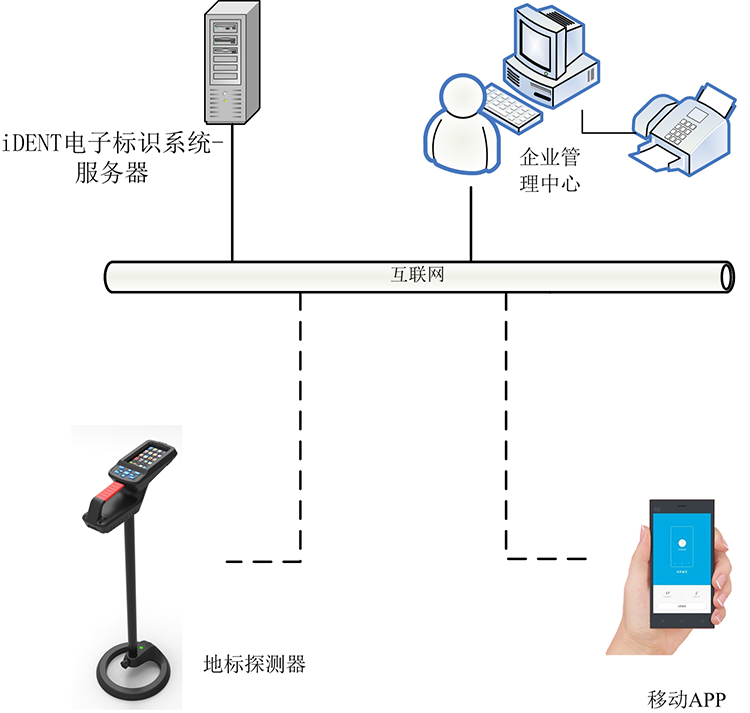

图 1 系统管理架构
二. 电脑端操作说明
1 后台登陆
打开浏览器，在地址栏输入后台服务器地址或者IP地址，回车后进入登录页面

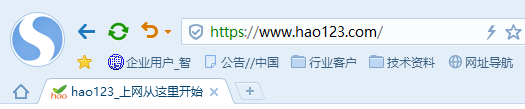

图 2 后台登录
登陆界面入下图：

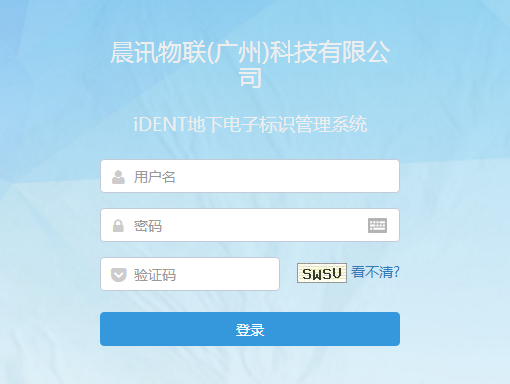

图 3 系统登陆界面
输入用户名，密码和验证码后即可登陆到后台系统。

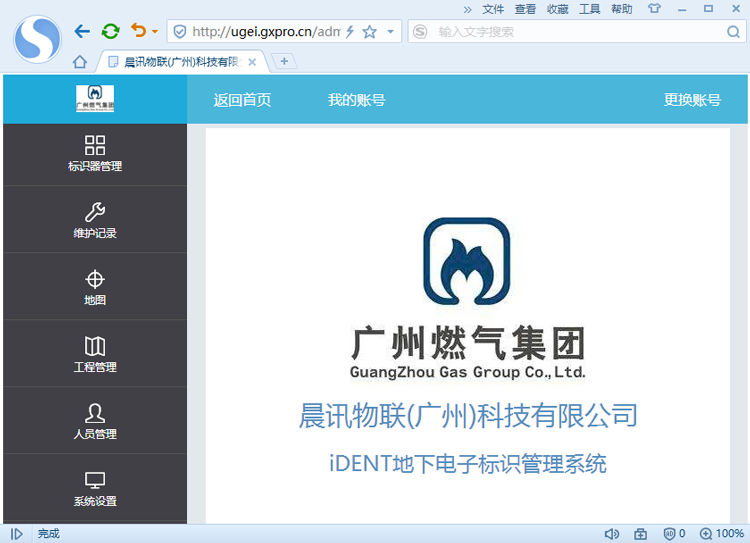

图 4 iDENT电子标识系统后台
系统后台左侧有功能导航栏，包括的功能有标识器管理、维护记录、地图、工程管理、人员管理、系统设置等6大功能。
图 5 网站系统管理截图
2 标识器管理
标识器管理用于对标识器信息的管理，如标识器标识信息，现场图片编辑，GPS坐标修正，数据导出等。
点击导航栏左侧的“标识器管理”，后台主页显示工程列表，如下图：

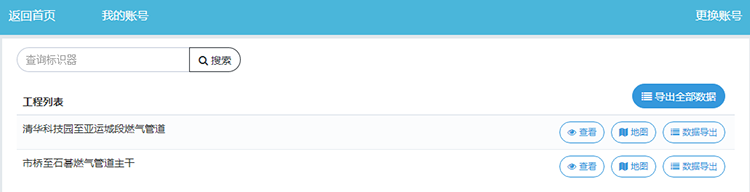

图 6 工程列表
工程名称后面有查看，地图，数据导出3个功能。
点击“查看”按键后，系统进入该工程下的标识器列表。

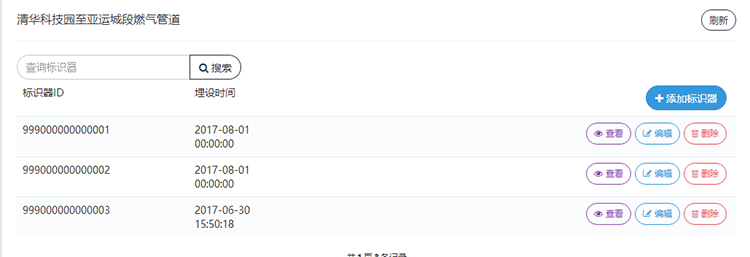

图 7 标识器列表
标识器列表只显示了标识器的ID号以及埋设时间，点击后面的“查看”按键可进入标识器的信息页面和图片页面。

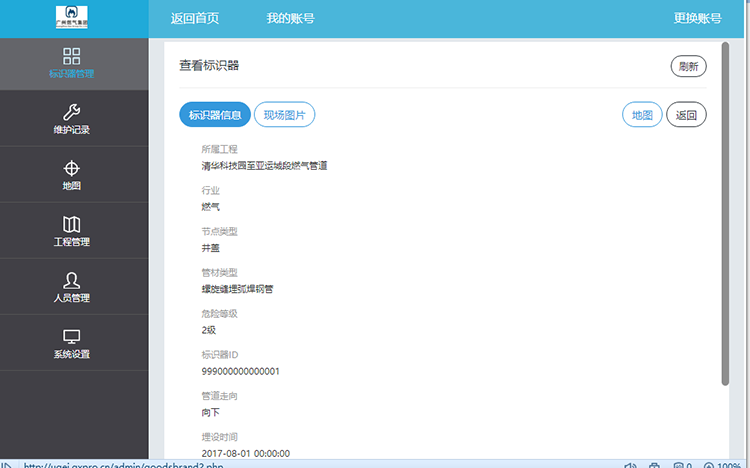

图 8 标识器信息页面

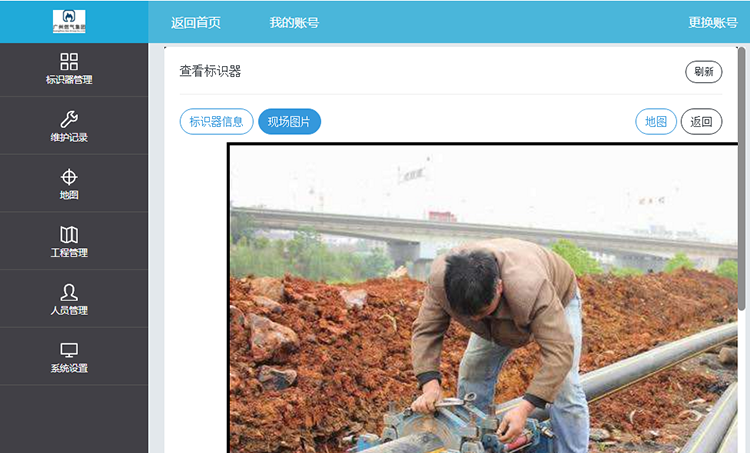

图 9 标识器安装现场图片
点击标识器列表后的“编辑”功能，可对该标识器的信息，图片重新编辑，如下图：

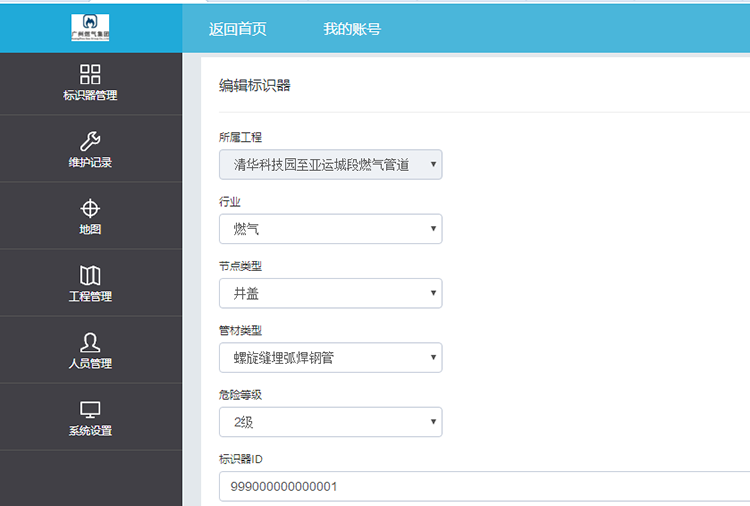

图 10 标识器信息编辑页面
点击工程列表后面的“地图”按键，可在地图上显示该工程下所有标识器器的坐标点，如下图：
图 11 标识器地图显示页面
3 维护记录
维护记录主要用于显示系统内所有标识的维护历史记录，包括标识器的埋设，添加信息等。
点击导航栏左侧的“维护记录”，后台主页面显示历史维护记录，如下图：

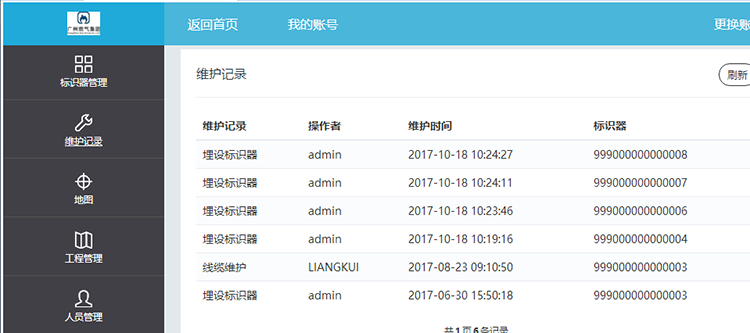

图 12 标识器维护记录页面
4 地图功能
地图功能主要用于显示标识器在地图上的的坐标位置，可方便查看管网的分布情况，对巡检，维护等做统筹规划。
点击左侧“地图”按键，后台主页切换至地图模式，如下图：

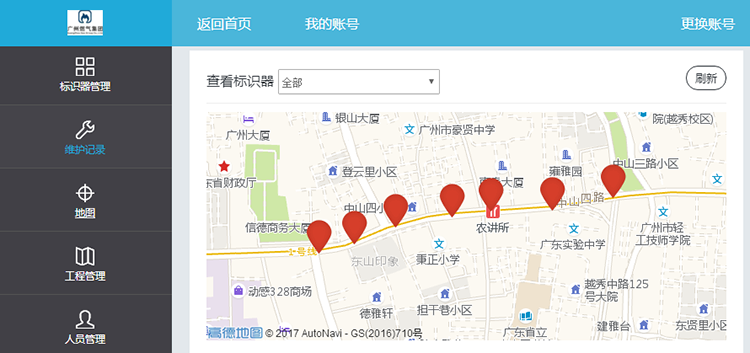

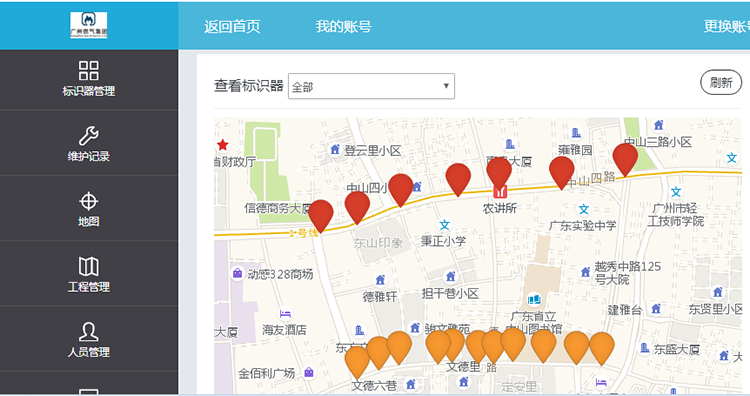

图 13 地图查看页面
地图上方有标识器显示内容选型，可单独选择显示某个工程内的标识器坐标。
用鼠标点击地图上的标识器，系统会弹出该标识器的信息框，点击信息框内的标识器ID，系统页面会自动切换到该标签的详细页面。

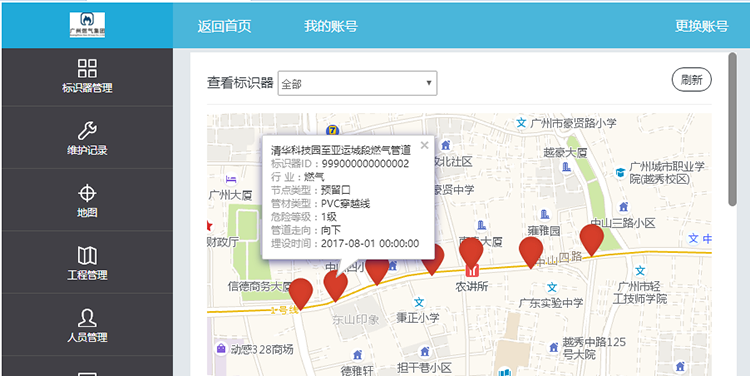

图 14 标识器信息框
5 工程管理
工程管理用于对不同管线的管理，在工程编辑页面可添加工程名称，工程备注信息，以及设置该工程下电子标识器的地图显示颜色。
点击导航栏左侧的“工程管理”按键，后台主页切换到工程列表，如果没有保存工程，可以点击右上角的“添加工程”按键新建一个管线项目。

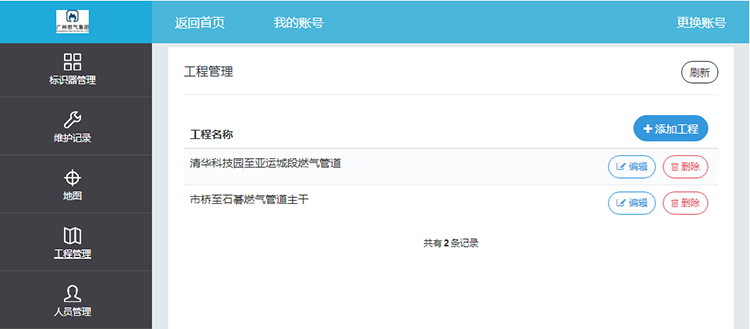

图 15 工程管理页面

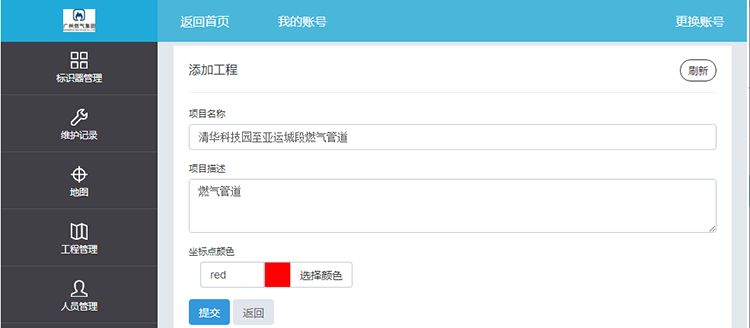

图 16 工程编辑页面
6 人员管理
人员管理功能用于对人员的权限分配，管理员拥有所以功能权限，操作员根据分别的权限，可以对不同工程的标识器信息进行管理。
点击导航栏左侧“人员管理”，后台主页切换到人员列表，如下图：

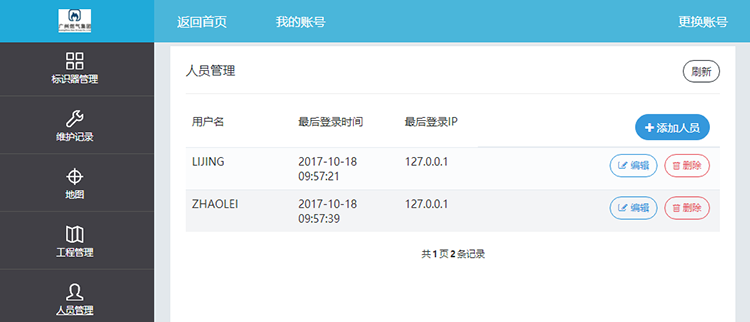

图 17 使用人员列表
点击右上角“添加人员”，可新增登录账号。在人员编辑页面里可选择相应的工程名称，给账号分配操作权限，如下图：

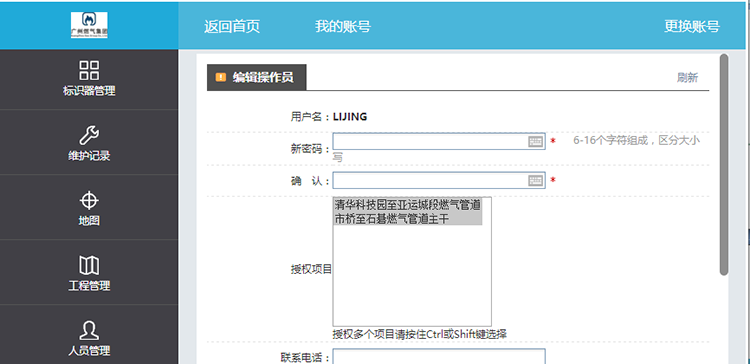

图 18 人员编辑页面
7 系统设置
系统设置功能下包括3部分功能，基本信息设置、标识器模板设置和系统备份。
标识器模板用于设置标识器显示的功能字段，在后台更改显示字段后，APP连接后台后会同步最新的字段内容。

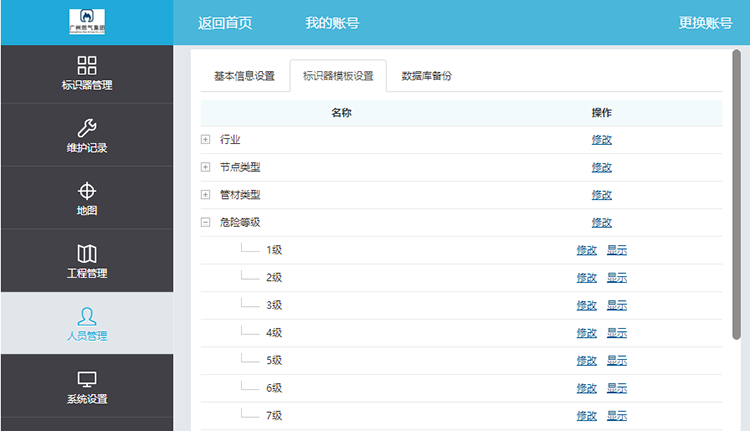

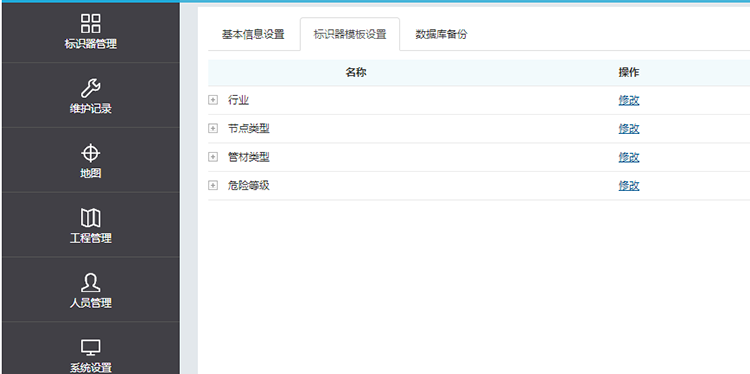

图 19 标识器模板设置
三. 地标探测器APP操作
探测器APP是安装在地标探测器的标识器管理软件，和后台软件配套使用，可实现标识器的探测、查找，数据上传、维护等功能。APP未登陆时只能实现简单的标识器探测功能，登陆了服务器之后才能实现数据的上传下载服务。
1 APP主界面
图 20 APP主界面
APP主界面包括扫描，维护记录，地标管理，附近，设置等五大功能块。RSSI和深度值指示栏用于显示当前标识器的埋设深度以及标识器的信号强度。
2 扫描
图 21 APP扫描页面
点击APP上的“开始扫描”按键后，探测开始扫描附近电子标识器，并把扫描的的标识器ID显示的标识器列表，同时把信号强度，标识器的埋设深度显示在左右侧的数值栏，如图21所示。
3 编辑地标
编辑地标 ，即把管道信息等数据写入到标识器的芯片中。
探测器扫描到地标后，点击APP上的“停止扫描”按键，然后点击标识器列表上需要编辑的标识器ID，软件进入地标编辑页面，如下图：
图 22 地标编辑页面
在地标编辑页面设置好要写入的信息后，点击页面下方的“写信息到地标”，写入数据成功后探测器蜂鸣器会短鸣一声。写入数据成功后，如果APP已经使用有效账号登录服务器，点击“上传信息到服务器”，APP会把地标ID，管道信息，GPS坐标，现场图片等信息同步到服务器。

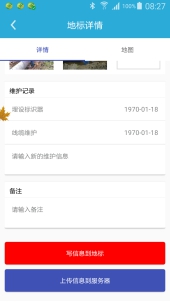

图 23 地标编辑页面
4 维护记录
维护记录用于记录本探测器的历史维护记录，数据上传记录等，在无网络数据上传失败的情况下，可通过右上角的“一键上传”功能，重新把数据上传的服务器。
5 标识器管理
APP连接服务器后，可以在“标识器管理”里对服务器里的标识器信息重新编辑管理，如下图：
图 24 工程列表
图 25 标识器列表
6 附近查看功能
APP自带有附近查看功能，即管线维护人员到达项目现场后，可以在“附近”功能里查看附近的标识器分布情况，以实现快速查找标识器。

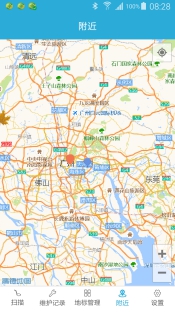

图 26 附近标识器页面
7 APP设置
APP设置页面如下图：
图 27 APP设置
设置页面包括以下功能：
标签数据锁定---打开该功能后，写数据后地标自动锁定，不能再次改写地标数据
提示音开关---探测器扫描地标时的提示音
提示音强弱---探测器扫描地标时的提示音强弱
地图设置---目前版本只支持高德地图
账户登录---登录后台服务器
