Modbus协议低频RFID读卡器CK-T150

低频(LR-134.2khz)

Modbus RTU(485/232)

0-500mm

IP67

低频125KHZ读卡器天线较大,读卡距离0-25CM,工业现场总线MODBUS协议,适合于自动化物流装备,仓储,机器人和安防小车定位。

所属分类

产品描述

1.简介

    CK-T150读卡器的通讯是以 MODBUS RTU通讯协议为基础的,包括读卡器的站号ID、波特率、读卡模式等的配置,以及对标签的读写操作,都可以通过MODBUS 通讯指令实现。
    在没有特殊配置的情况下,读卡器默认为 MODBUS RTU从站。因此只要连接没有问题,通讯设置没有问题,并且知道从站站号(或者使用广播地址 0) ,读卡器总是可以被MUDBUS主机找到。读卡器在配置为其他工作模式时,通讯模式将作为主站,但仍可以以MODBUS从机的模式接收配置信息。
    在读卡器配置为非标准MODBUS模式情况下,可用过我司配套的配置软件重新配置,或者自行通过MODBUS发送配置命令更改设置。



2.产品特性

◆工作电压:10-30V;
◆功耗:1.5W;
◆工作频率:125KHZ;
◆电路保护:带极性接反保护;
◆支持标签类型:EMID、FDX-B;
◆读卡距离:250mm(跟标签与应用环境有关);
◆读卡时间:46ms
◆通信接口:RS232/RS485;
◆通信协议:工业MODBUS RTU通信协议;
◆工作湿度:10-90% RH;
◆工作温度:-25℃-+85℃;
◆防护等级:IP-65;
◆外壳材质:ABS工程塑料。



3.电气参数
物理及环境特性:

项目

技术参数

操作温度

-25℃~85℃

存储温度

-25℃~120℃

湿    度

5%~95%非凝结状态

重    量

230g

跌落测试

1.2米自由跌落

ESD性能

空气放电±15KV,接触放电±8KV

密封标准

IP67



电气参数指标:

项目

技术参数

工作电压

10-30V

功   耗

1.3W

电路保护

带极性接反保护

工作频率

125KHZ

支持标签类型

EMID、FDX-B

读卡时间

45ms

读卡距离

250mm(标准IC卡)

通信接口

RS485/RS232

通信协议

MODBUS RTU通信协议



4.接线说明

4.1接线说明

CK-T150接线端口定义如下:

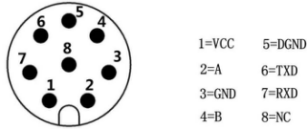

                图2-1 接线端口定义

与CK-M128P15S电缆接线定义如下:

对应管脚

颜色

电气接口

1

VCC

2

绿

A

3

GND

4

B

5

DGND

6

TXD

7

RXD

8

NC























4.2信号指示

红色LED:电源指示灯

绿色LED:标签检测及通信指示灯

读卡器工作过程:读卡器接上电源后,红色LED长亮,读卡器进入自动调谐状态并进行自

检,自检成功后绿色LED点亮0.5S。读卡器检测到RFID标签存在时,绿色LED长亮。读卡器通信时绿色LED间隔闪烁。

4.3工作过程

CK-T150上电自检完毕后进入自动读卡转态,扫描到标签信息后,绿色LED指示,并且把标签的数据存储到相应的寄存器中,等待用户读取。这种无需客户干预的扫描方式,特别适用于物流管理,AGV站点控制等需要高速读卡的场合适用。

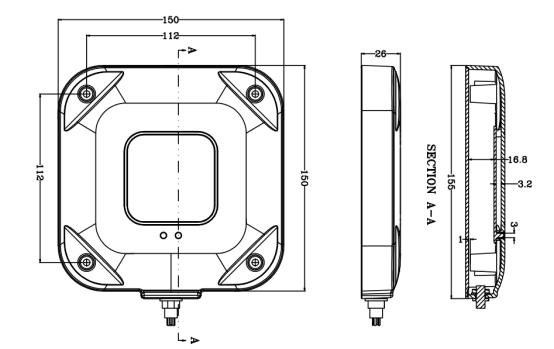

5. 机械尺寸

机械尺寸:150mm*150mm*26mm
