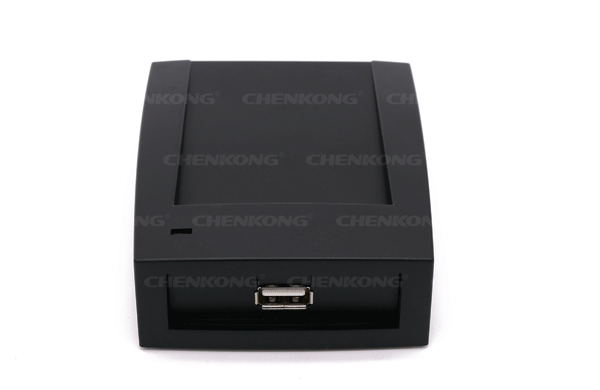

ic卡读卡器、桌面式读写器CK-A05

低频(LR-134.2khz)

0-200mm

IP67

ic卡读卡器,低频125KHZ桌面式读写器,USB通讯接口,可支持对RFID标签的读写操作,同时支持EMID,FDX-B两种数据格式。

所属分类

产品描述

1.简介

CK-A05是基于USB2.0技术开发的低频读写器,可支持对RFID地感标签的读写操作,同时支持EMID,FDX-B两种数据格式。读写器内部集成了射频通信协议,开发人员只需通过通信接口发送简单的命令便可以完成对RFID标签的读写操作,而无需理解复杂的IC卡通信协议。

2.产品特性

◆ 标准USB2.0通信接口;
◆ USB接口供电,无需单独外接电源;
◆ 支持多种数据格式:EMID,FDX-B;
◆ 完善的开发文档和开发例程。
◆ 支持多种操作系统:windows95/98/2000/xp/win7;



3.技术参数

3.1极限参数

工作温度…………………………………………-20℃~+85℃

贮存温度…………………………………………-40℃~+125℃

供电电压(vcc to vss)…………………………-0.3V~+5.5V

相对湿度 ………………………………………………5%~95%

注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。

3.2技术参数表

                                      表 3.2 技术参数表

工作频率

125Khz

支持标签类型

EMID,FDX-B

读写距离

5--12cm(视不同使用环境和卡片而定)

通信接口

USB2.0

信号指示

LED灯、蜂鸣器

工作电压

4.5V~5.5V(USB取电)

工作电流

待机电流:20mA;工作电流:《100mA

工作温度

-10℃~70℃

尺   寸

139×100×25(mm)

操作系统

Microsoft Windows2000/XP/Vista/Win7

应用领域

一卡通,资产管理,物品追踪,防盗与防伪,门禁考勤,会议签到,立体仓库,智能停车场,电子票证



4.操作说明

4.1 驱动安装



解压光盘中的USB Driver.rar文件,选择默认选项,完成驱动安装。

4.2 软件操作

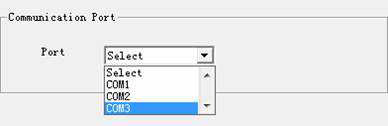

¨             端口选择



用USB电缆将读写器链接到电脑,打开软件,选择合适的通信端口。设备链接成功后,蜂鸣器响一声提示。

图 2

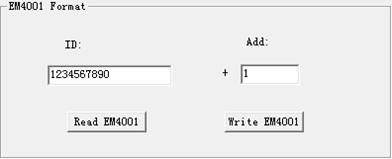

¨             EMID卡号写入操作



把10位EMID卡号填入输入框,点“Write EM4001”按键,数据写入成功后蜂鸣器响一声提示,如果数据写入失败蜂鸣器响两声提示。点“Read EM4001”可将写入的ID卡号读出。

图 3

    EMID数值范围是:000000000~~4294967295
注:根据EMID编码规则,最大值不能超过4294967295,超过该最大值编码将出错

¨             FDX-B数据写入

对于AGV用户,建议优先选择该编码方式,FDX-B编码方式比EMID在读卡距离,解码速度上都更加有优势。
把15位标签数据填入输入框,其中Country输入框填3位,National框输入12位,点“Write ”按键,数据写入成功后蜂鸣器响一声提示,如果数据写入失败蜂鸣器响两声提示。点“Read”可将写入的标签数据读出。

图 4

FDX-B数值范围:
高3位数值范围:000~~999
后12位数值范围:000000000000~~274877906943
注:根据ISO11784/85规则,FDX-B的编码值National数据区最大不能超过274877906943,否则编码出错

使用十六进制(HEX)编码时,可以支持写入7个Byte数据,
Country编码应<03E7,National编码应<3FFFFFFFFF




5.机械尺寸

机械尺寸(L×W×H):139×100×25(mm)

重量:大约190g
