晨控CK-FR102ANS与欧姆龙NX系列PLC配置EtherNet/IP通讯配置操作手册
发布时间：2025-06-18
访问量： 856

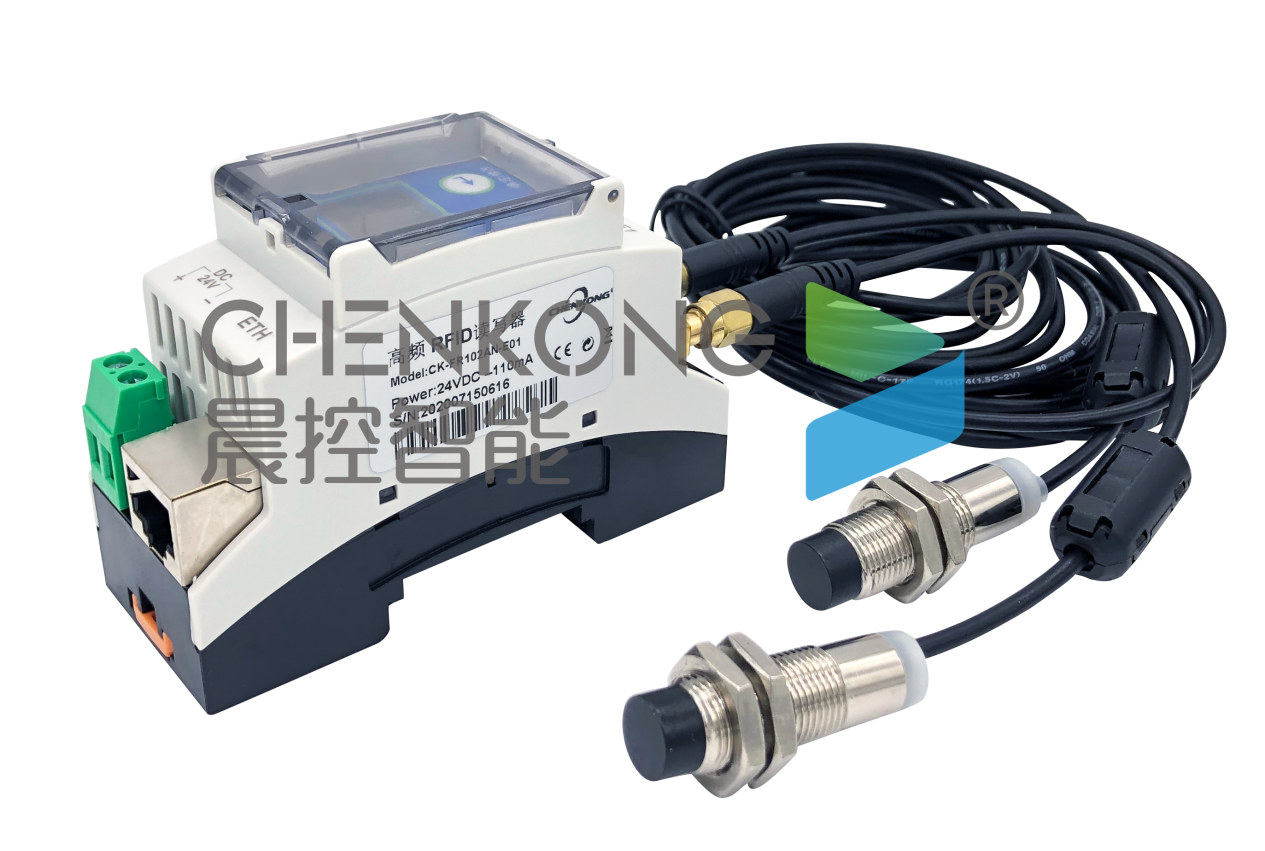

晨控CK-FR102ANS系列作为晨控智能工业级别RFID读写器,支持大部分工业通讯接口如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR102ANS产品的EtherNet/IP通讯协议与欧姆龙PLC进行通讯配置说明。

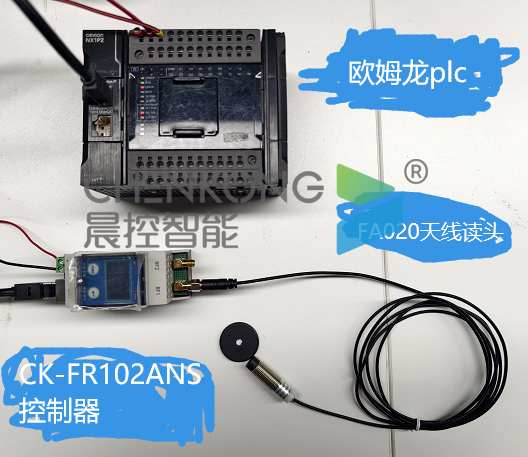

准备阶段
●RFID读卡器配置软件：RFID_TOOL
●编程软件：Sysmac Studio
●RFID控制器：CK-FR102ANS-E01
●RFID读写天线：CK-FA012-2M
●PLC：欧姆龙NX系列PLC
●通讯协议：Ethernet/IP
●连接方式：以太网
一、配置设置
1、配置IP

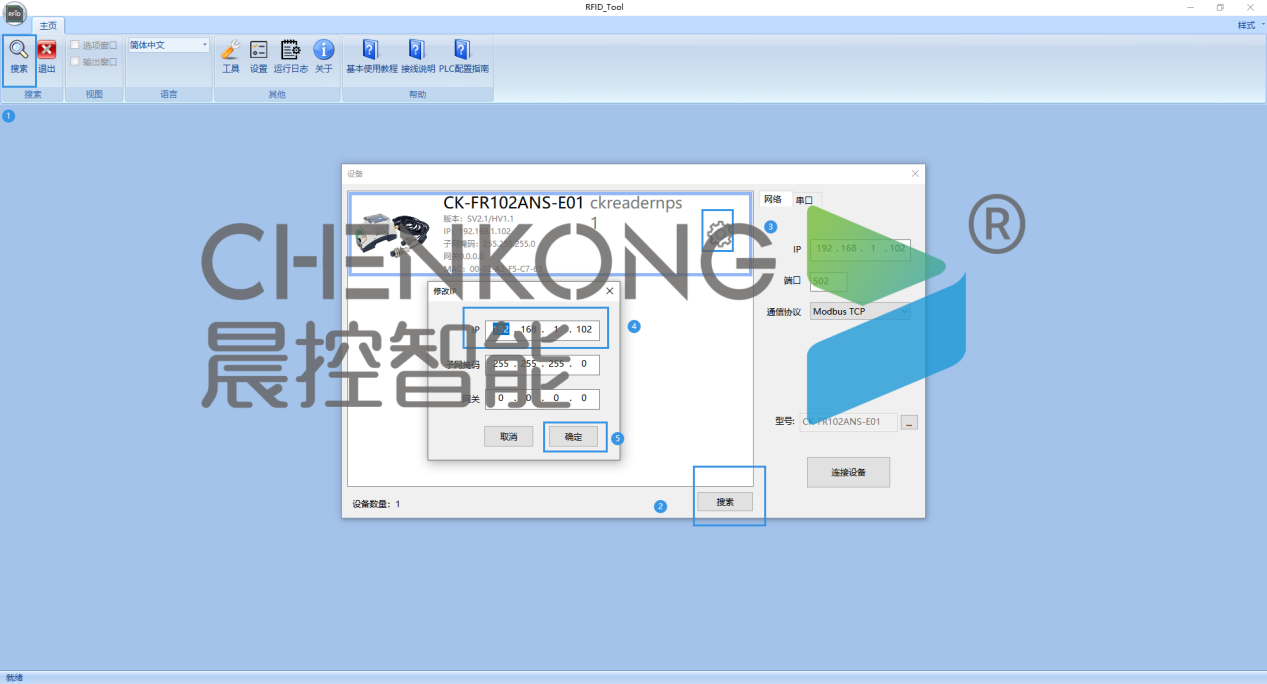

●打开配置软件，搜索设备后，
●点击齿轮，修改IP
●确定保存
二、通讯设置
1、新建变量

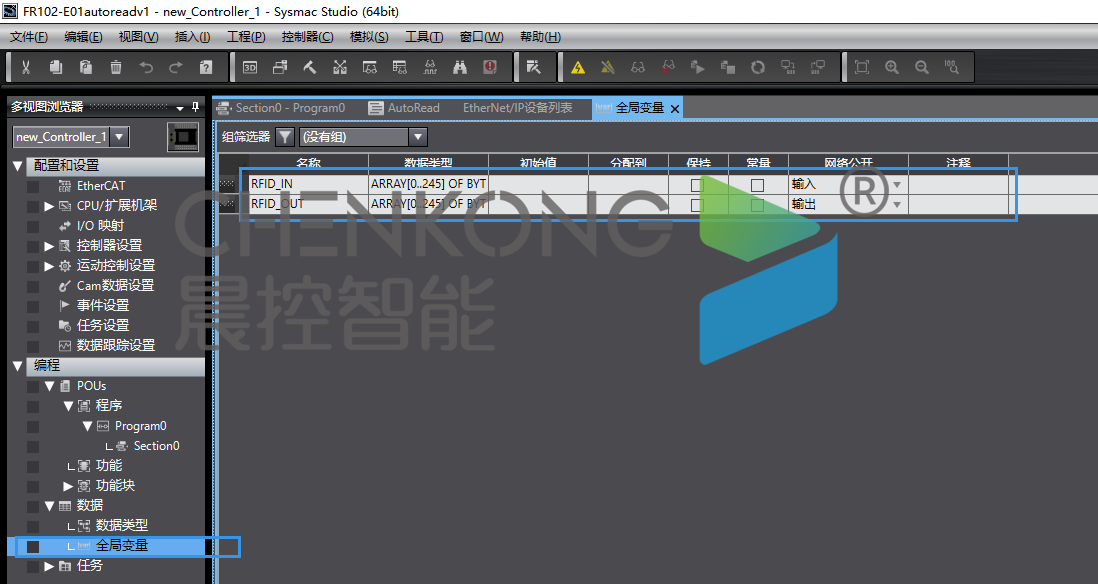

●打开欧姆龙程序，在全局变量中新建两个246的数组
●分别将网络公开设置为输入和输出，作为读卡器的输入输出
2、进入EIP配置

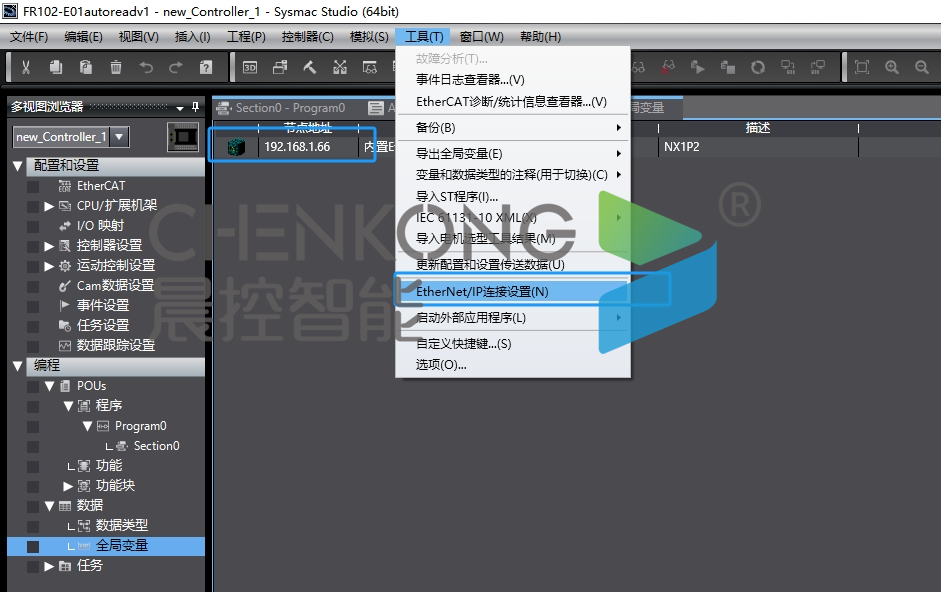

●在上方工具，点击EtherNet/IP连接设置
●双击需要连接的plc设置
3、建立标签组

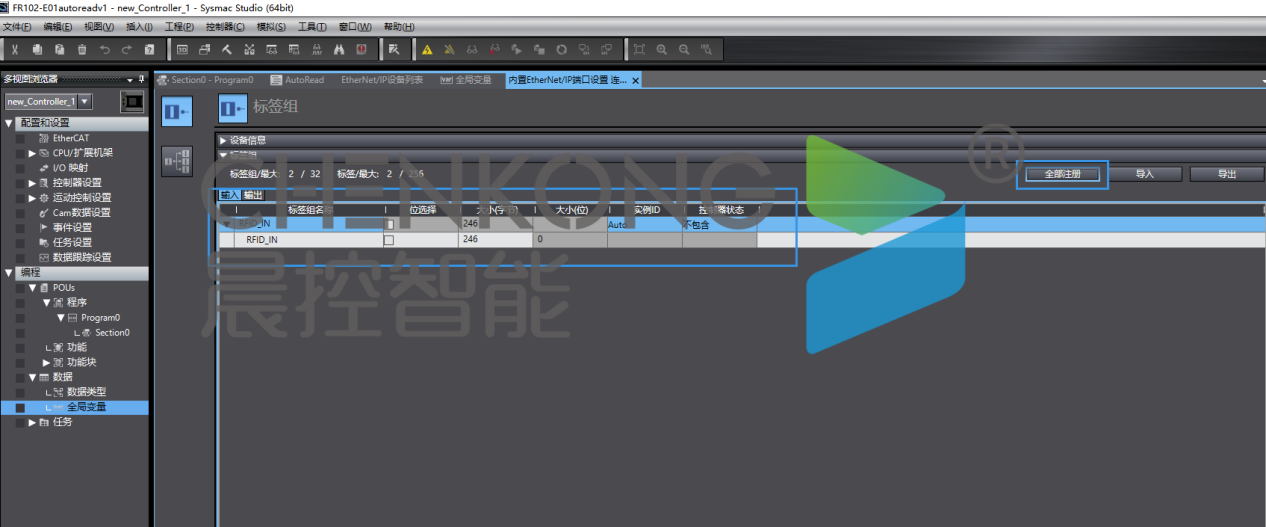

●在标签组右上角点击全部注册
●选择刚刚新建的两个数组变量，点击注册
4、添加ESD文件

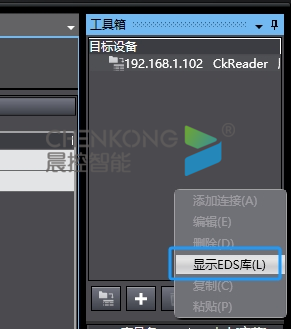

●右键工具箱空白处
●点击显示EDS库，在库中添加设备eds文件
5，添加连接
●点击工具箱加号“+”。
●输入节点地址（案例以读卡器设备ip为192.168.1.102）
●型号名称：选择刚刚添加的eds文件。
●修订版：1
●点击添加

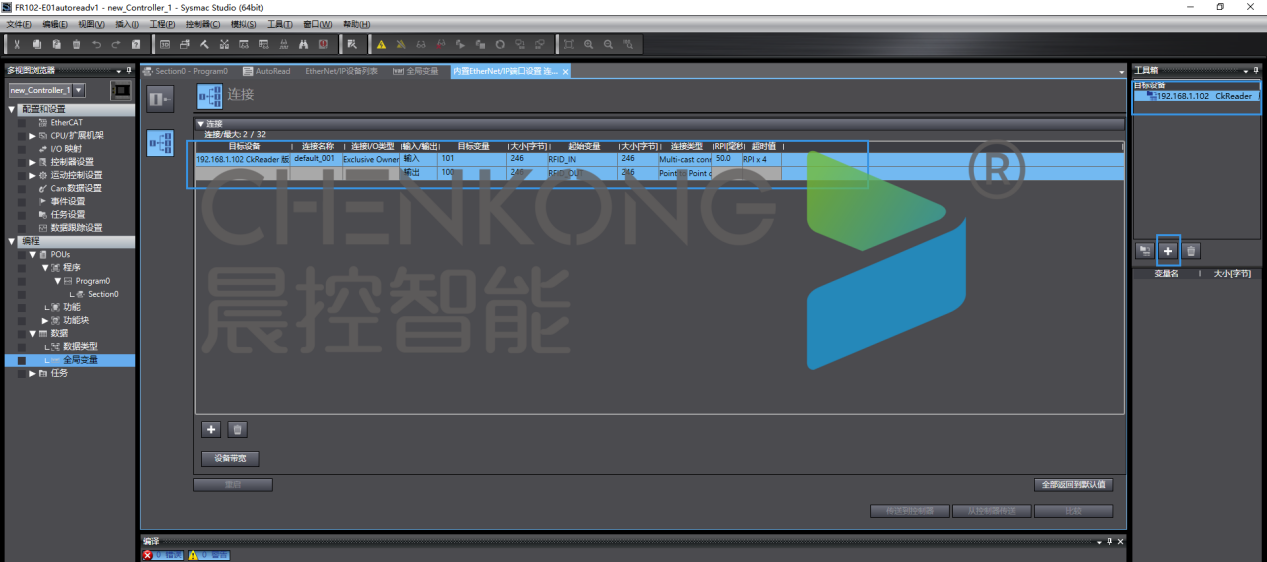

●右键加入的设备，点击添加连接
●填写输入输出，大小字节填写为246，选择刚刚添加的标签组
6、下载配置

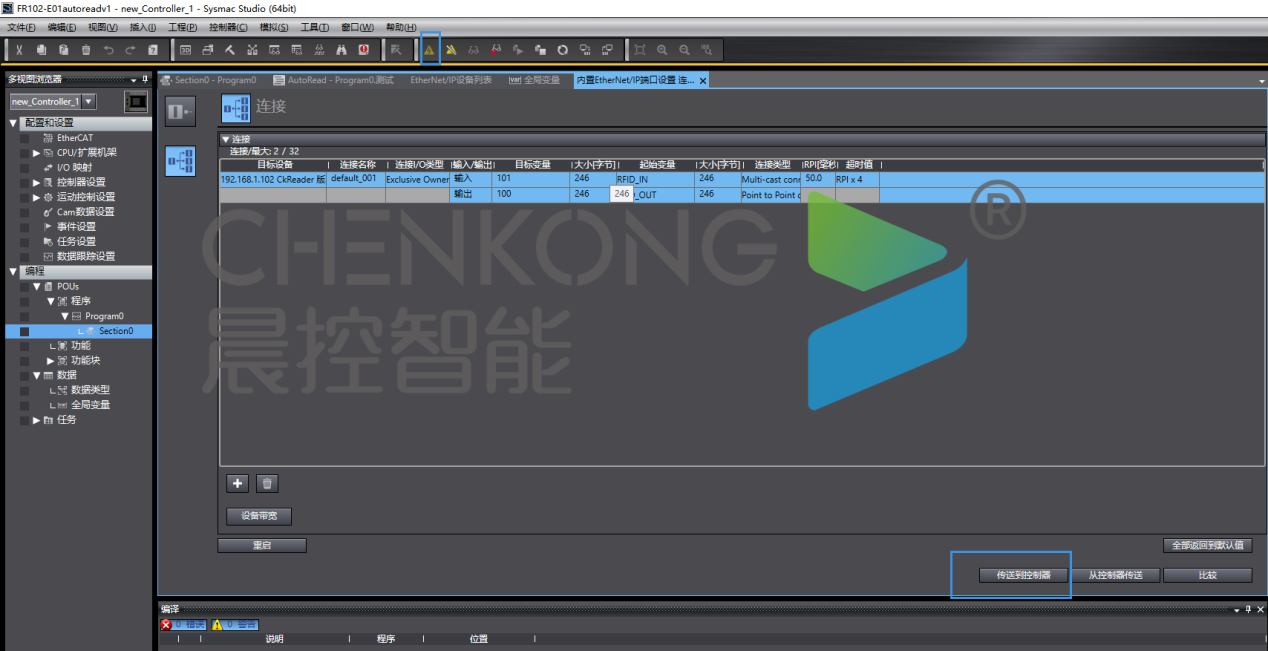

●点击在线，连接PLC
●点击下方的传送到控制器，将配置下载至PLC中，即可连接完成
