晨控CK-GW08S与汇川AC系列PLC配置Ethernet/IP通讯连接手册
发布时间：2025-08-15
访问量： 684

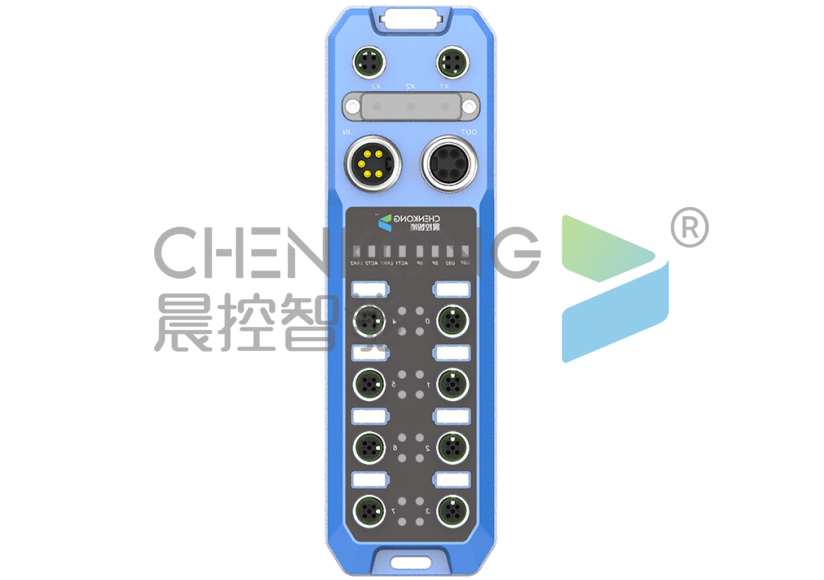

CK-GW08S-EIP是一款支持标准工业通讯Ethernet/IP协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口，用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。
本期主题：围绕CK-GW08S系列产品的Ethernet/IP通讯协议与汇川PLC进行通讯配置说明。

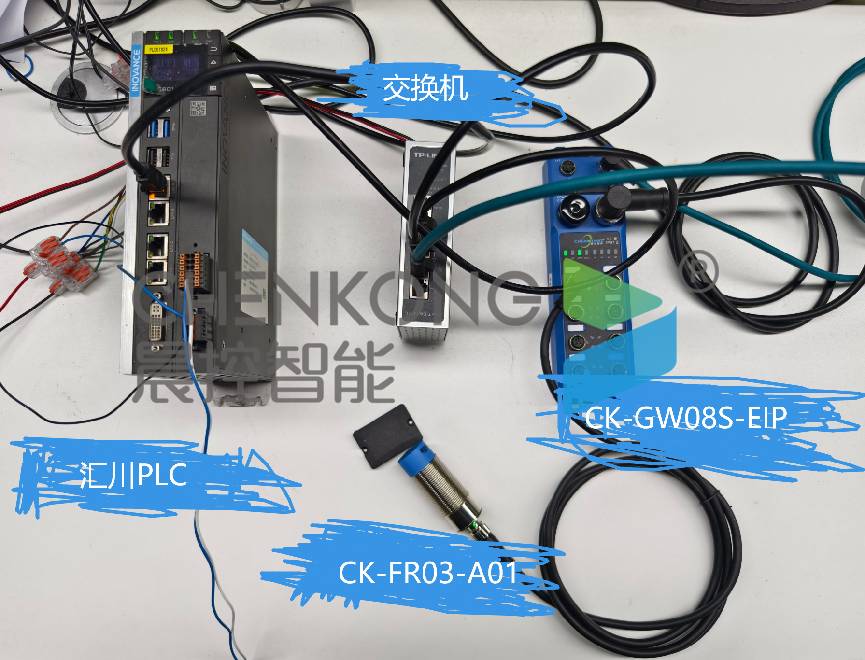

准备阶段
●编程软件：InoProShop
●多通道网关控制器：CK-GW08S-EIP
●工业RFID读写器：CK-FR03-A01
●PLC：汇川AC801
●通讯协议：Ethernet/IP
●连接方式：以太网
1、配置IP
●打开RFID_TOOL，进入搜索窗口
●点击搜索
●点击搜索出来的设备上的齿轮按钮，修改ip。
2、PLC添加设备

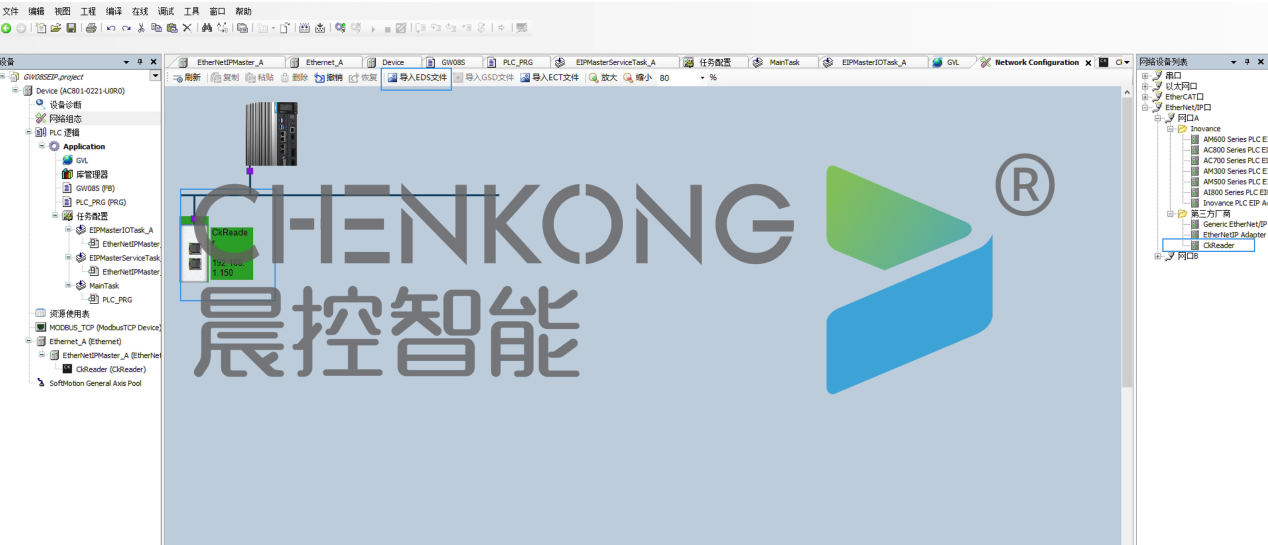

●进入网络配置，点击导入EDS文件，添加设备文件
●导入成功后，在网络设备列表中双击添加设备

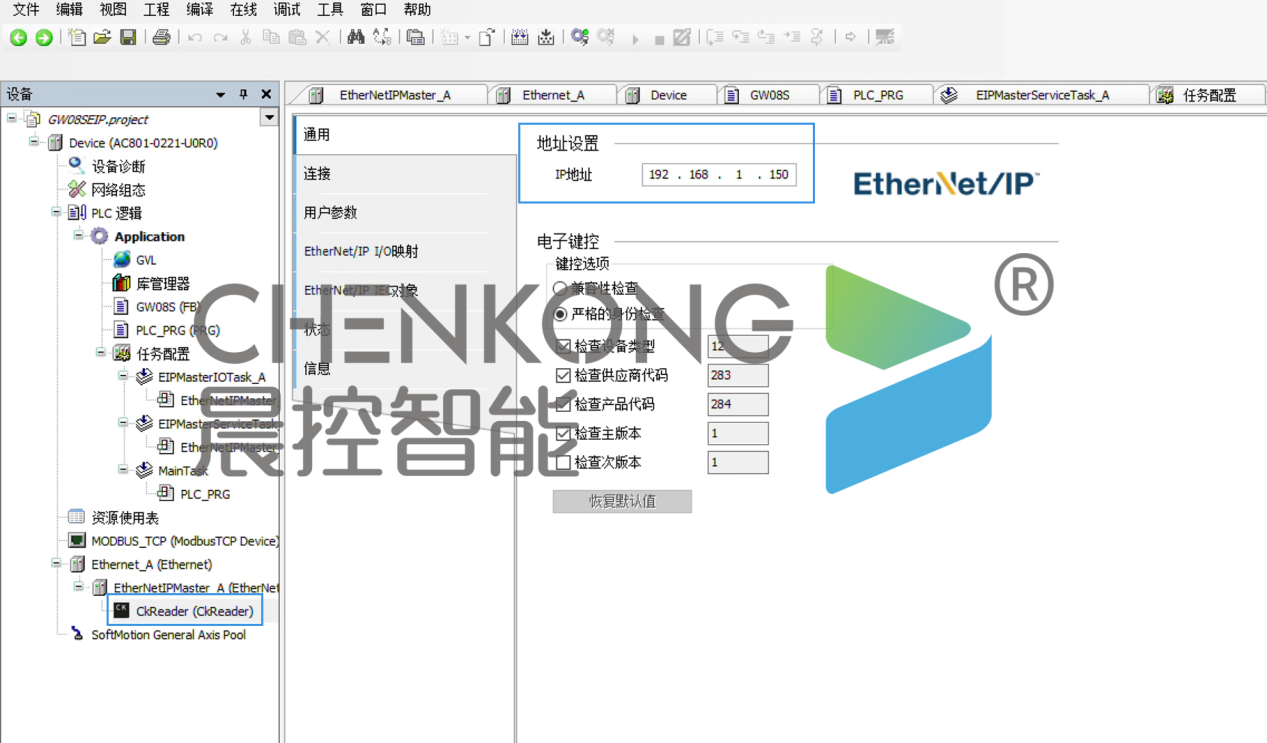

3、修改IP
●点击进入添加设备设置
●在通用设置中填写需要连接的设备ip
4、配置映射内存
●进入连接设置
●在输入输出集中分别设置位长度2048数据类型byte的映射内存
5、配置完成
●点击在线PLC，将配置下载到PLC中
●运行PLC，即可完成配置连接
6、功能块说明：
设置变量：

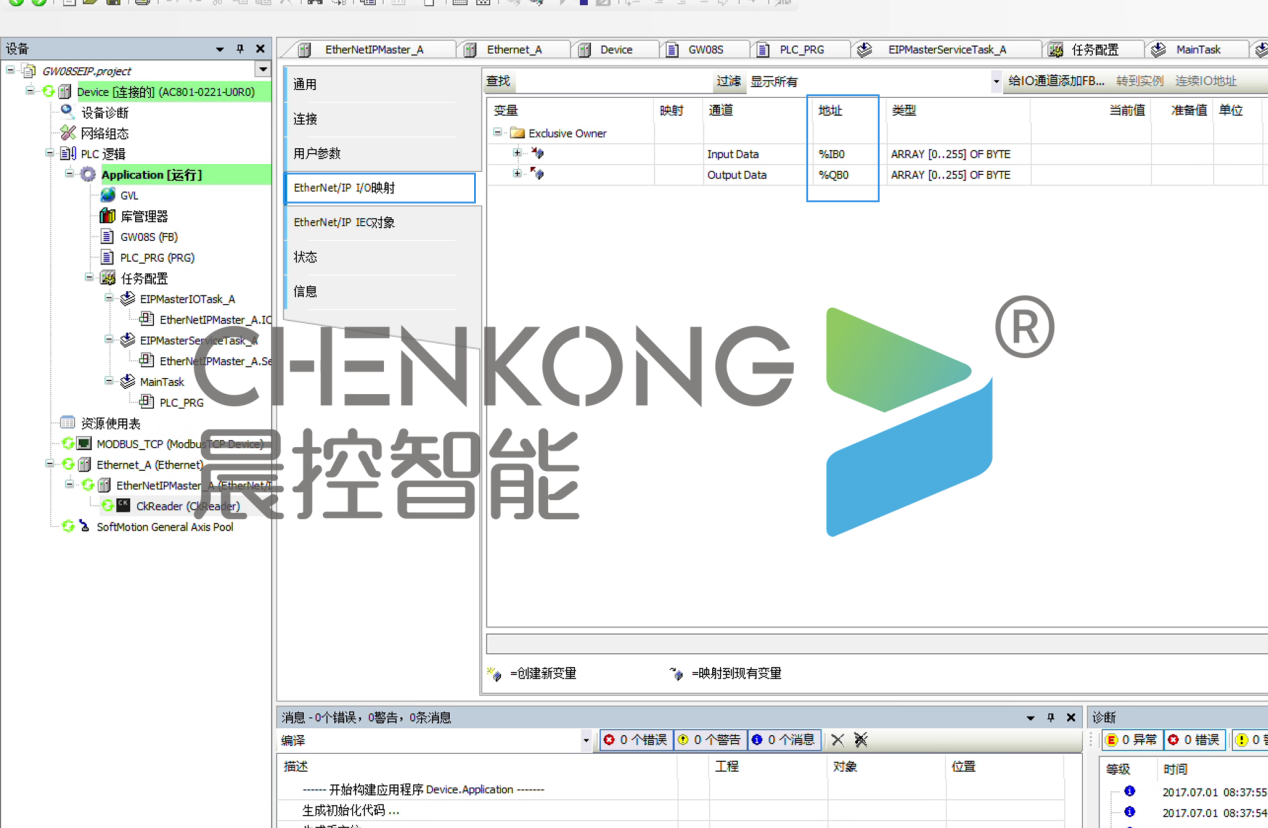

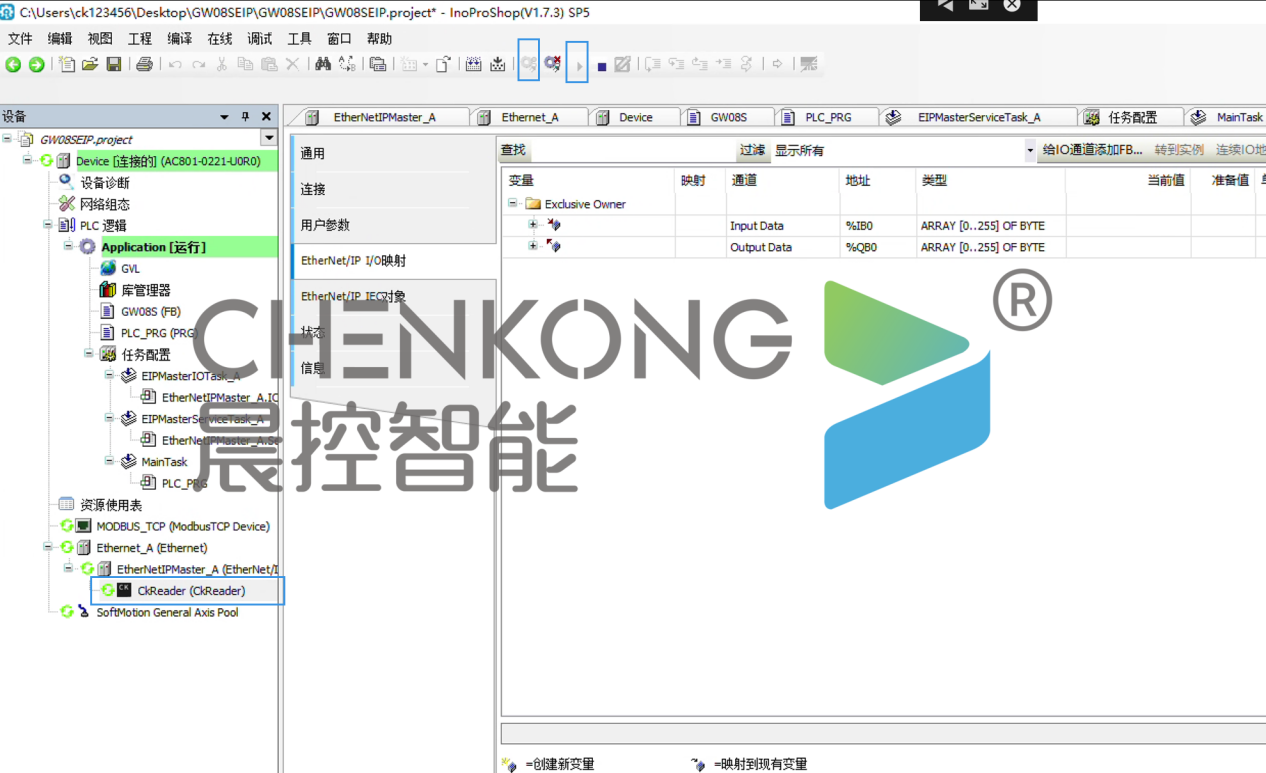

●在设备的Ethernet/IP I/O映射中确定设备映射内存分配地址首地址

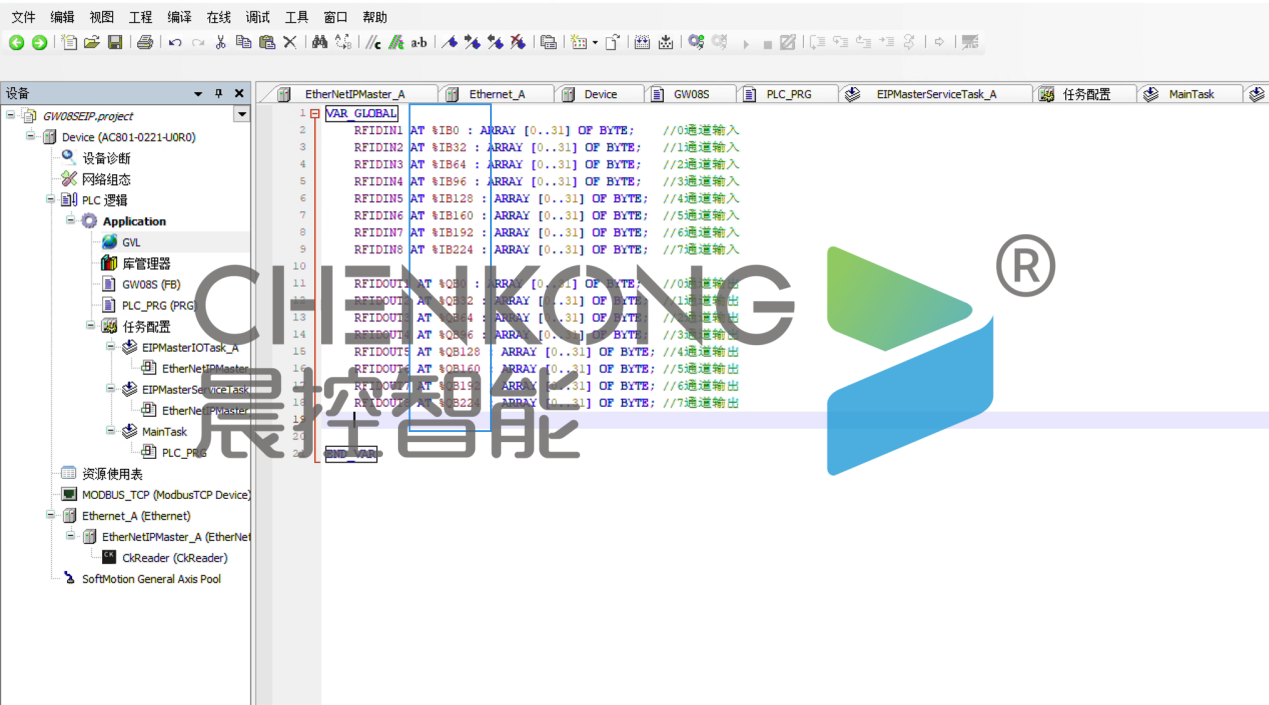

●在全局变量中分别给8个通道建立8个32byte的输入输出数组（输入输出各一个）

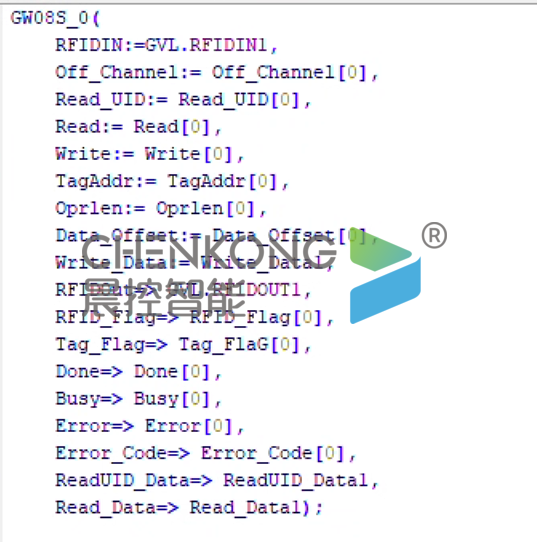

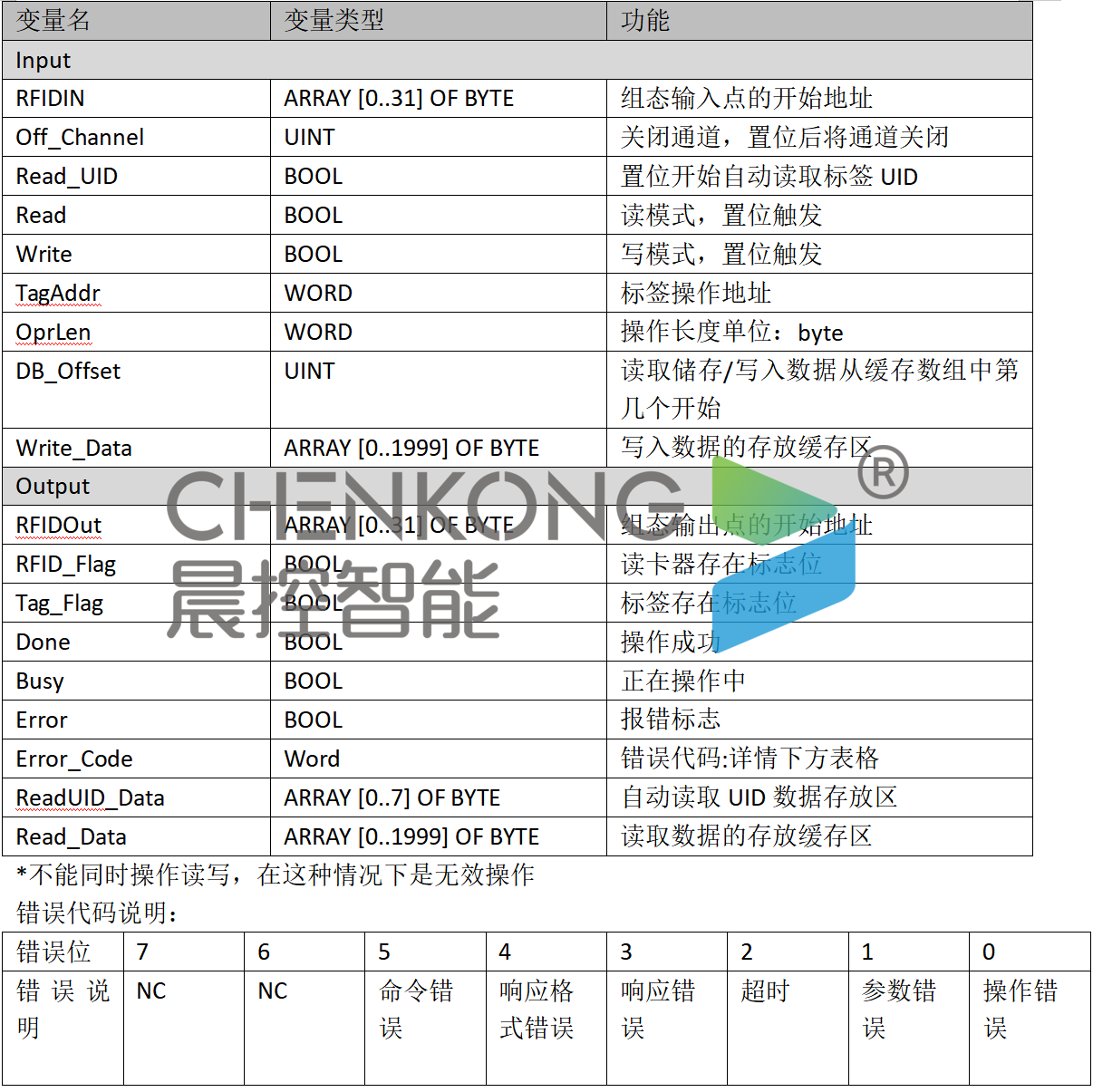

功能块引脚说明
写入用户数据操作
●将需要写入的数据的放到写入缓存区
●置位write
●等待done完成，即写入完成。
读取用户数据操作
●置位write
●等待done完成，即写入完成。
●读取的数据缓存到读取缓存区
自动读取UID数据
●置位READUID
●在标签在位时自动读取标签的uid数据
●读取的数据换成在UID缓存区中
