晨控CK-FR03与和利时LX-CM004模块通讯MOCBUSRTU连接操作手册
发布时间：2025-06-25
访问量： 653

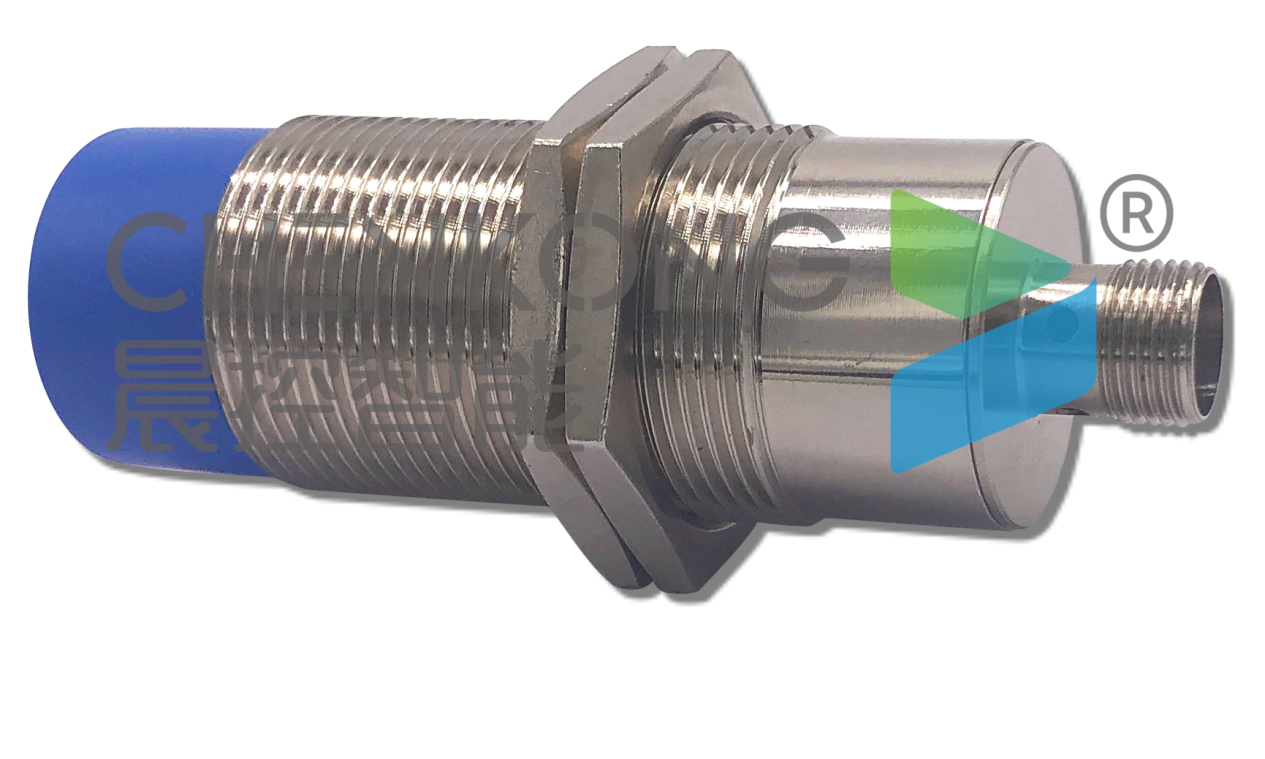

晨控CK-FR03系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。
本期主题：围绕CK-FR03产品的EtherCAT通讯协议与和利时LX系列PLC进行通讯配置说明。
准备阶段
●编程软件：AutoThink
●工业RFID读写器：CK-FR03-A01
●PLC型号：LX-500
●模块：LX-CM004
●通讯协议：MODBUSRTU
●连接方式：串口接线
一、RFID配置

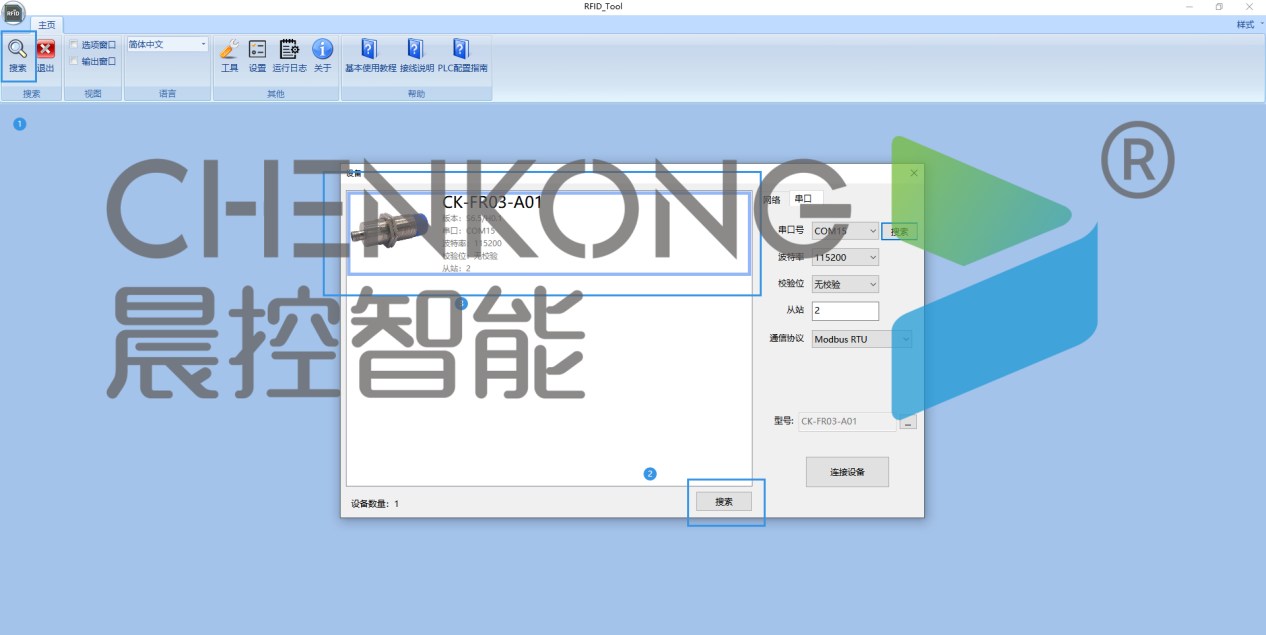

1、搜索设备
●打开RFID_TOOL软件
●点击搜索，搜索设备
●搜索到设备后，双击设备连接
2、配置设备

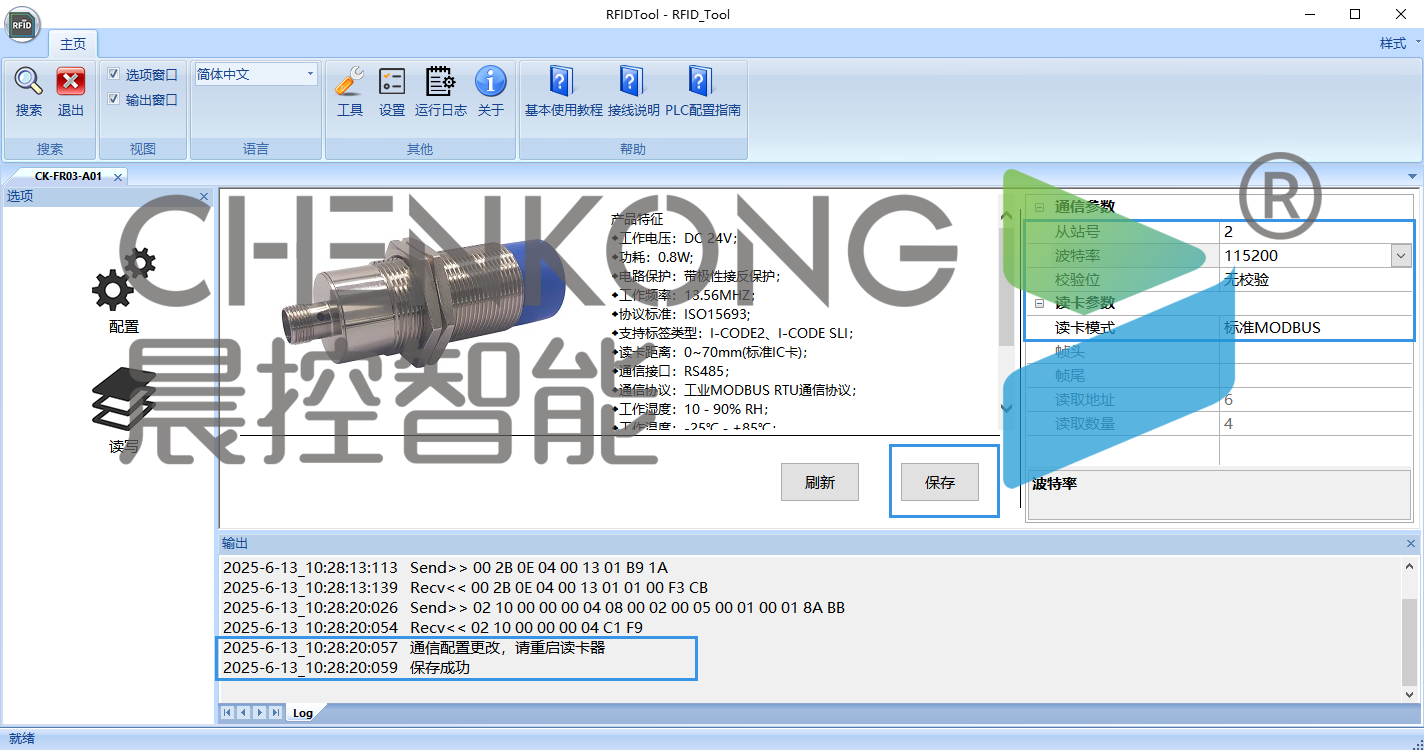

●在配置页面设置好通讯参数
●点击保存，重启设备保存
二、PLC模块配置

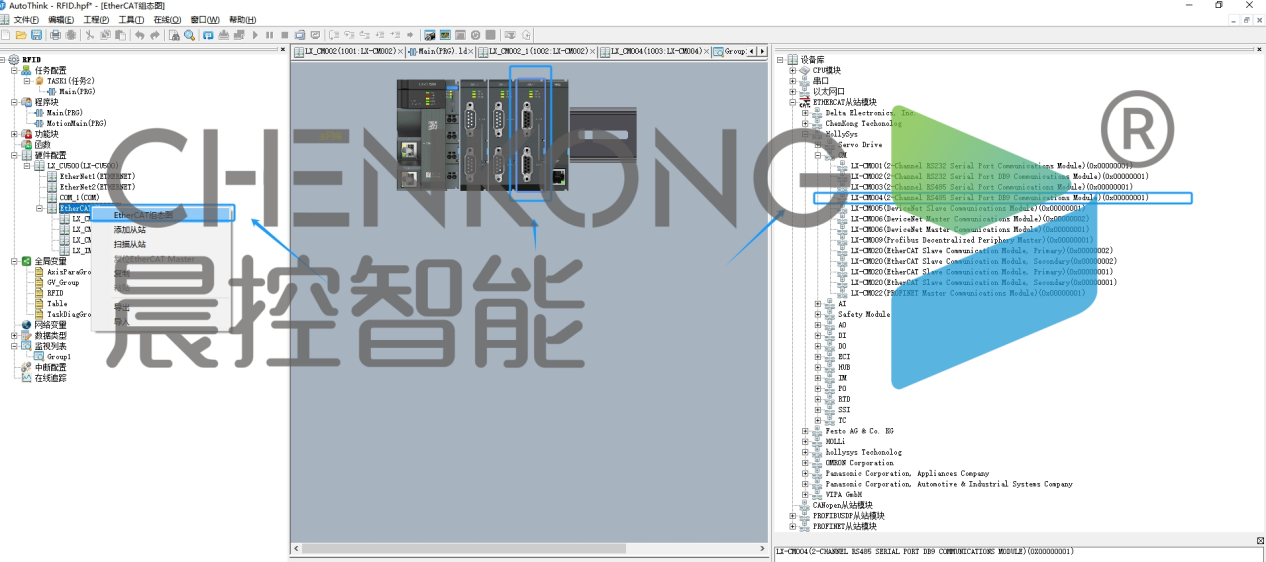

1、添加模块
●右键EtherCAT Master，打开EtherCAT组态图
●找到LX-CM004（RS485模块）添加到PLC配置中
三、程序例程说明

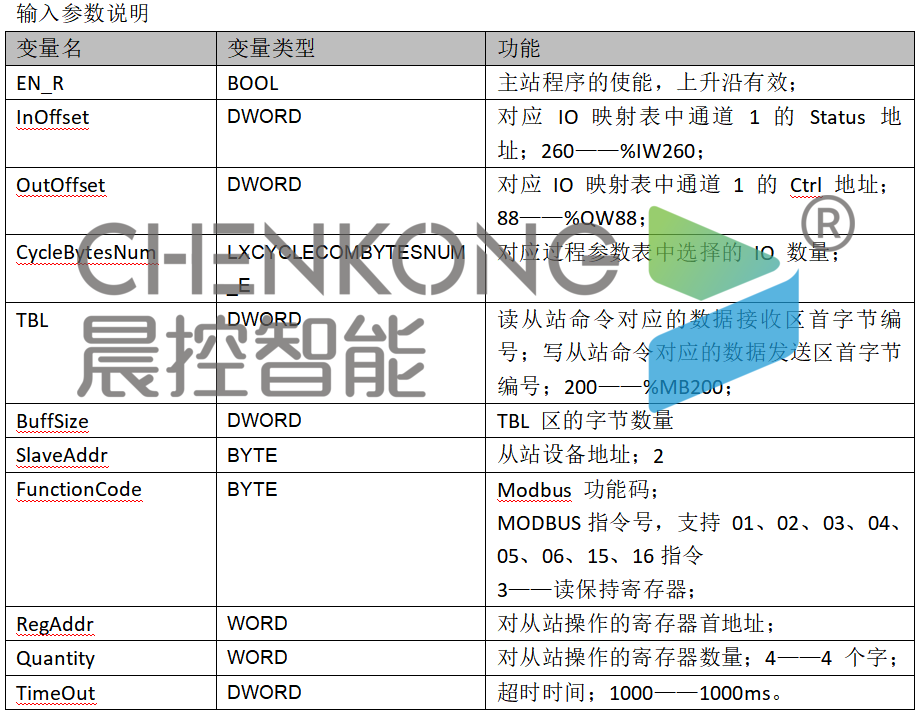

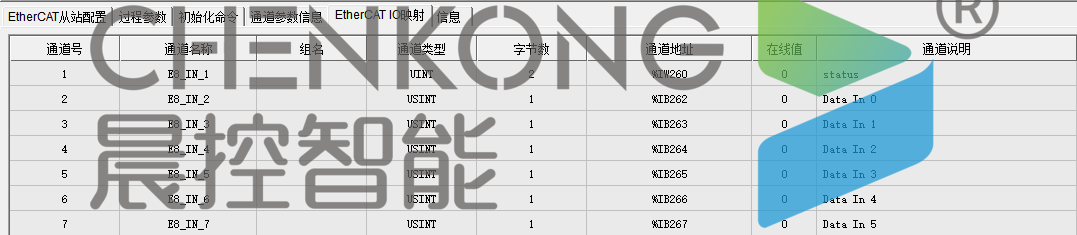

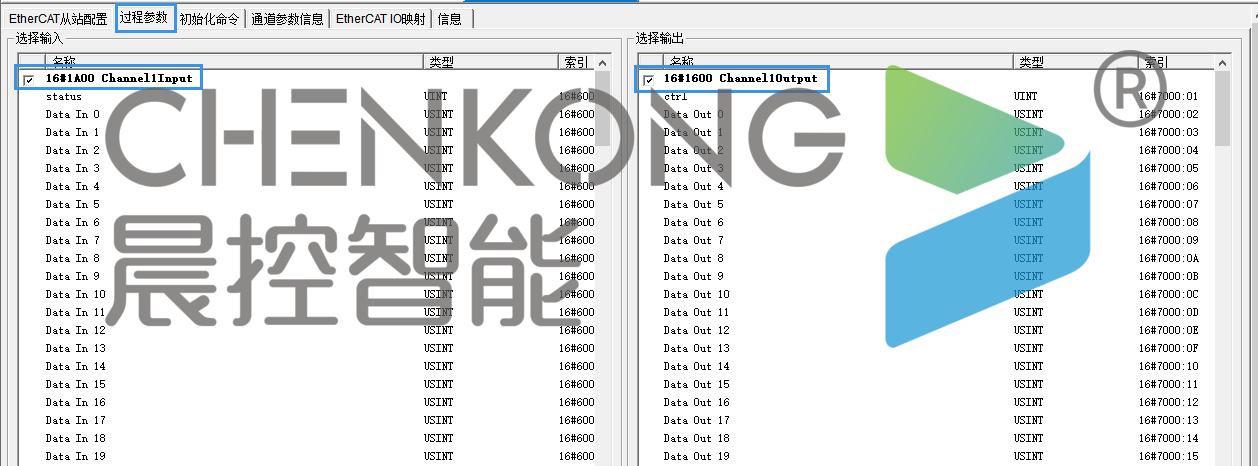

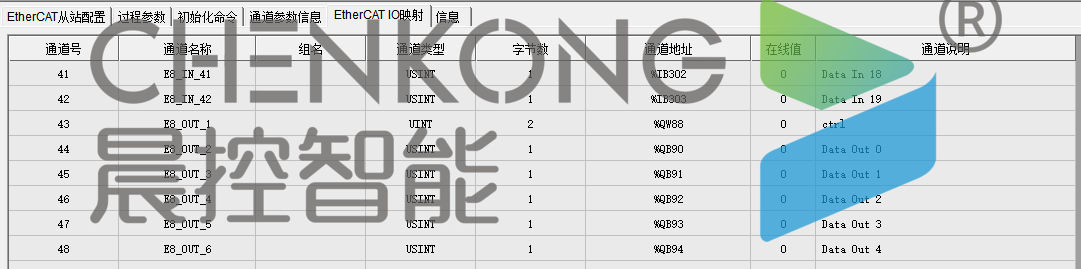

1、模块 LX-CM004 的通道 1 参数配置如下：

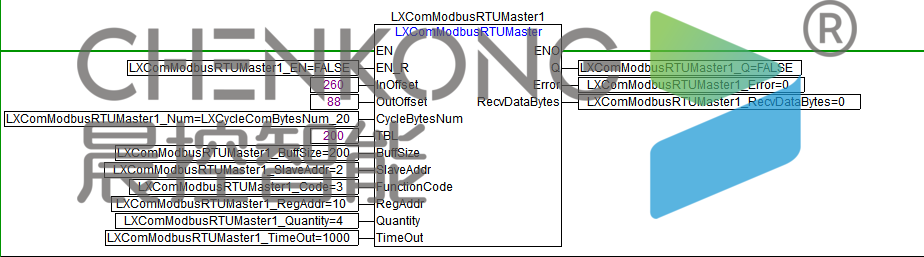

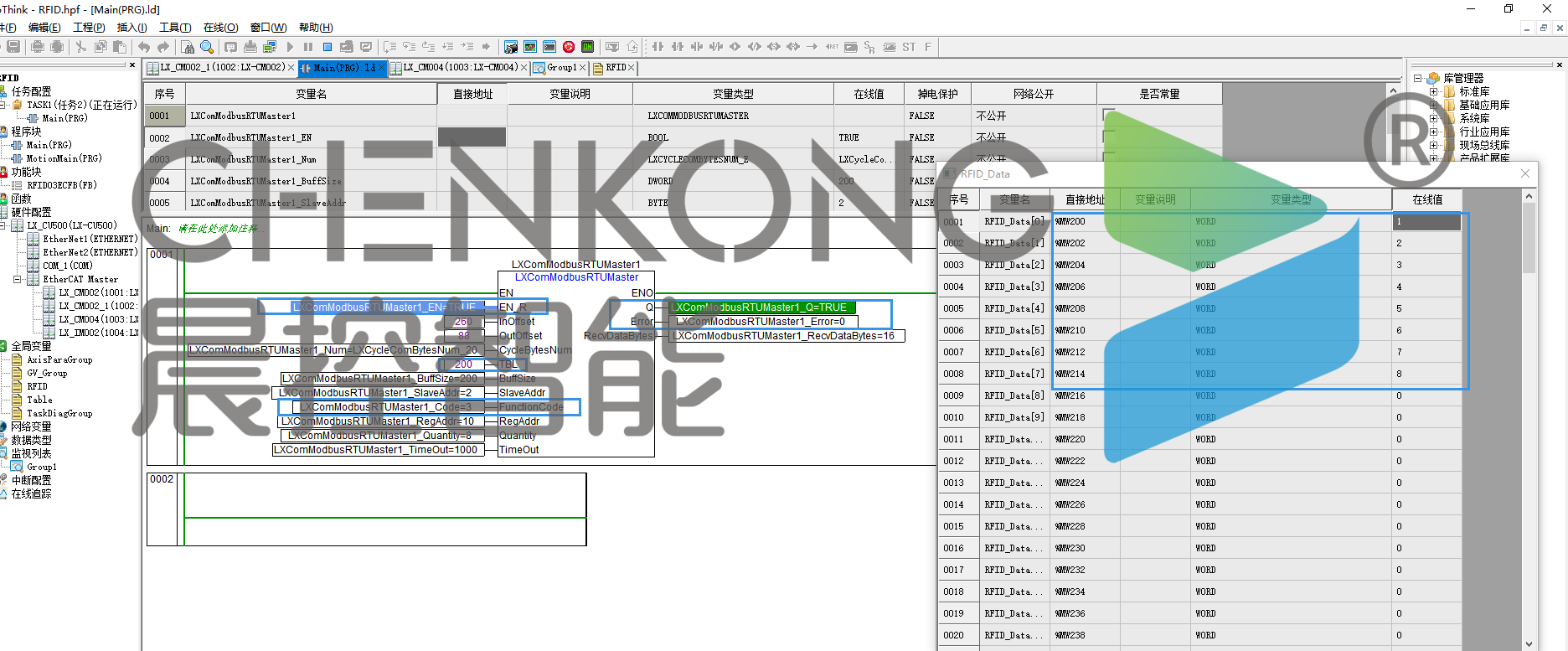

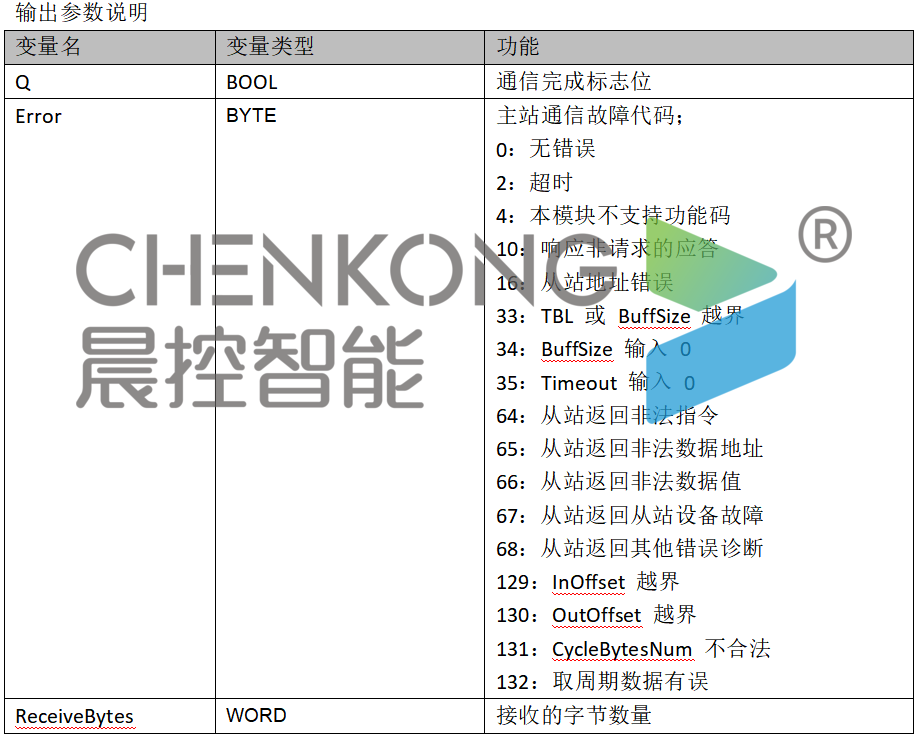

PLC程序：
四、程序操作举例

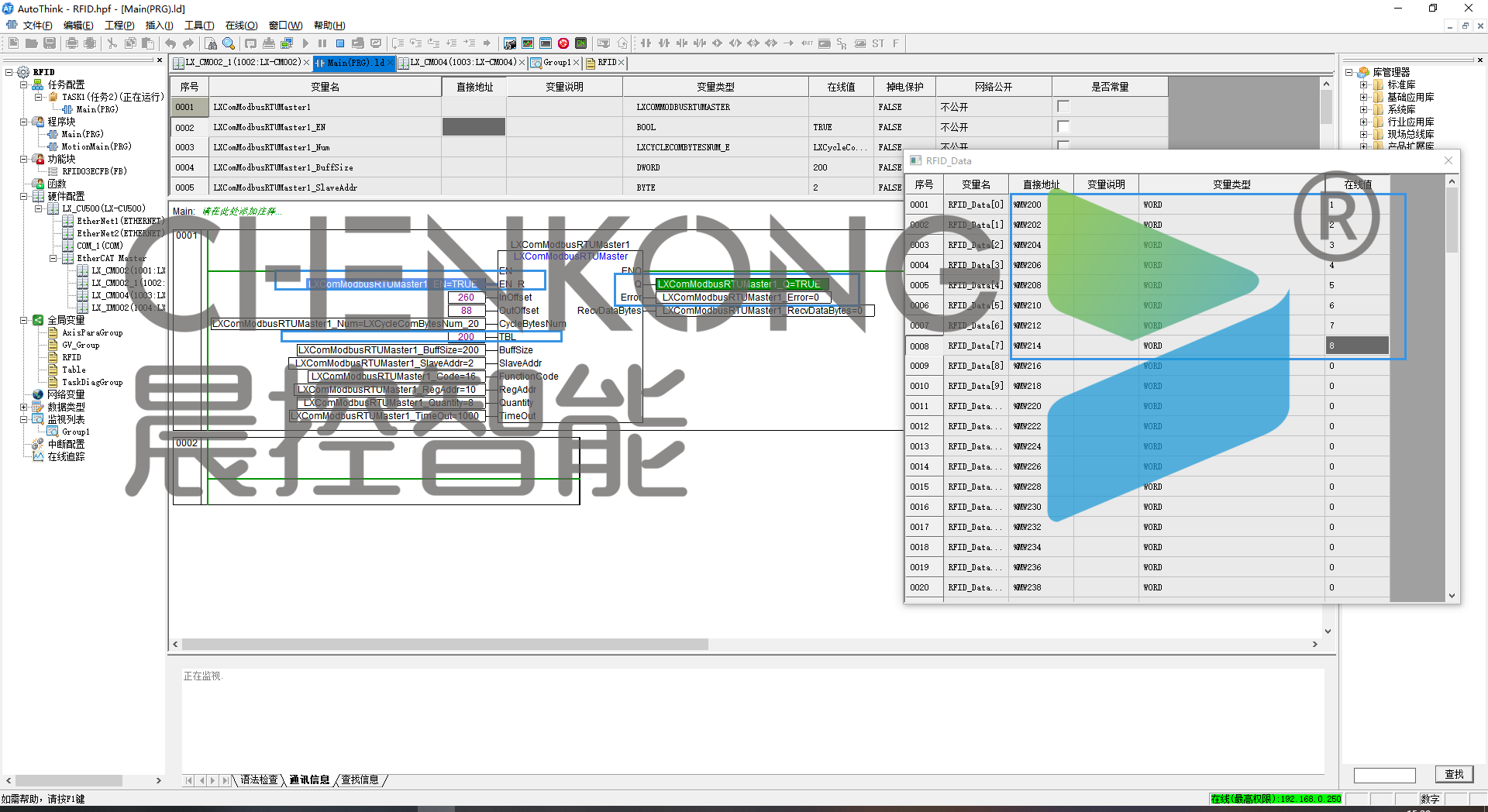

写入寄存器16：
●将需要写的数据放到缓存区中（例子:%WM200）
●将指令改成16写指令
●触发程序EN_R
●Q置位完成，写数据完成
读取寄存器03：
●将指令改成03读指令
●触发程序EN_R
●Q置位完成，读数据完成
●读取数据放到缓存区中（例子:%WM200）
