晨控CK-FR06与西门子PLC配置Modbus TCP通讯连接操作手册
发布时间：2025-06-25
访问量： 745

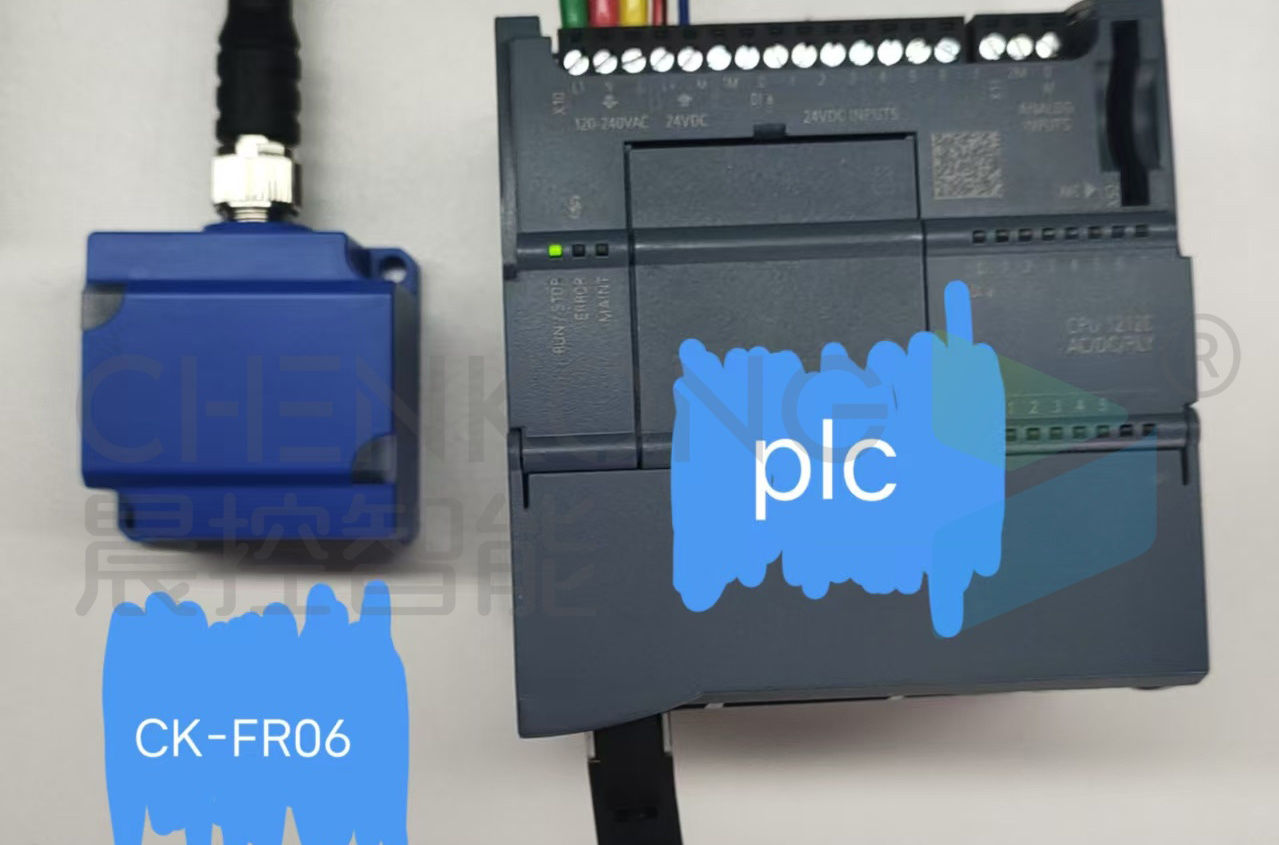

CK-FR06是一款基于射频识别技术的高频RFID标签读卡器，体积小巧，便于安装，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
该系列读卡器同时支持多种工业通讯协议，如Modbus RTU、ProfiNet和 ModBus TCP等，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期主题：围绕CK-FR06产品的TCP通讯协议与西门子PLC进行通讯配置说明。
准备阶段
●RFID读卡器配置软件：RFID_TOOL
●编程软件：博图V16
●RFID读写器：CK-FR06-TCP
●PLC：西门子系列S1200系PLC
●通讯协议：Modbus TCP
●连接方式：以太网
一、配置设置

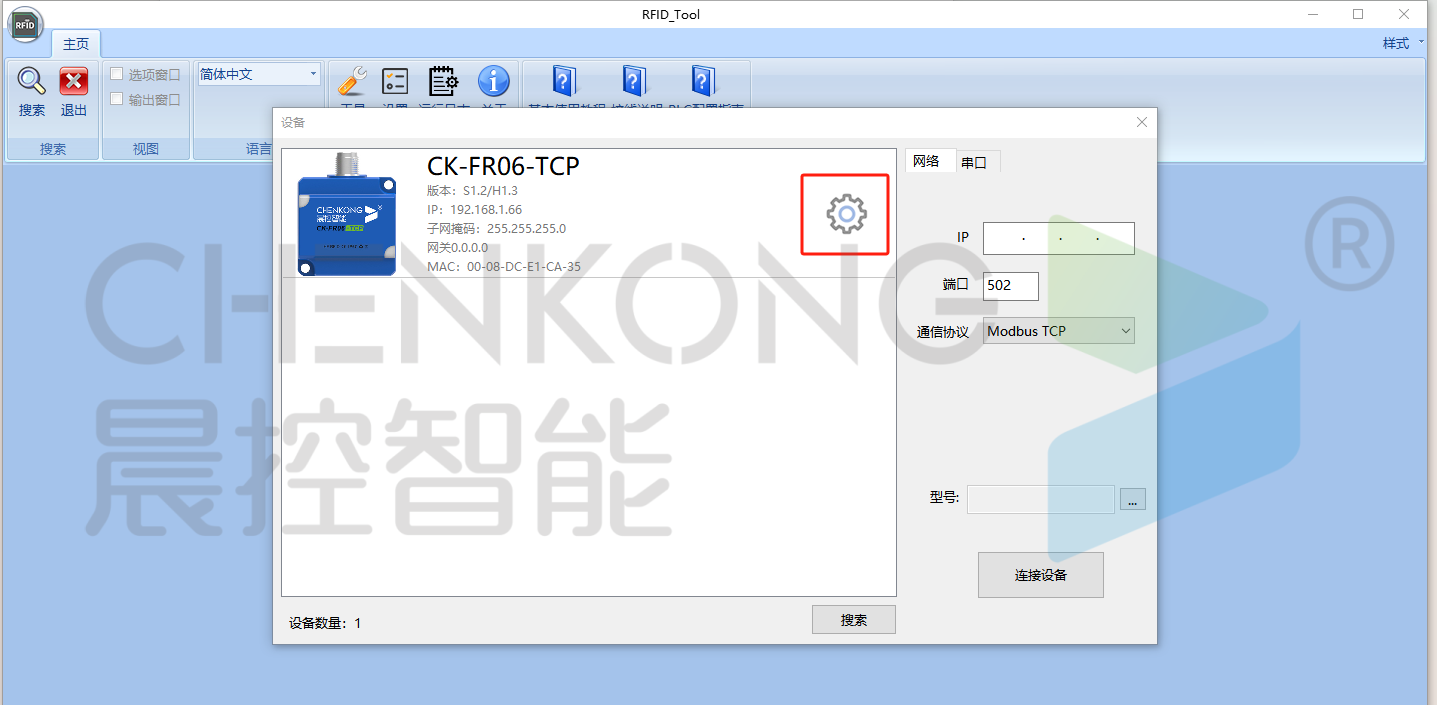

1、连接设备
●打开配置软件，搜索设备后，
●可查看读卡器当前IP

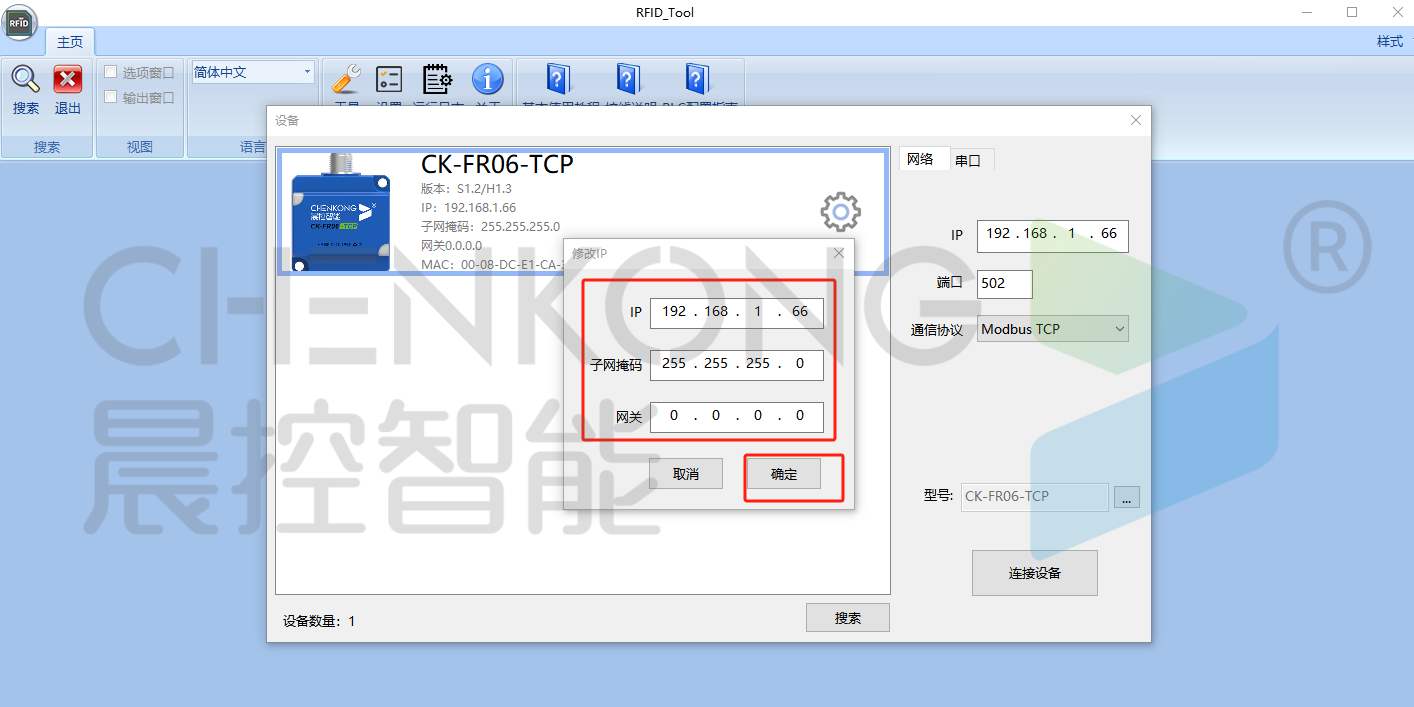

2、设置读卡器参数
●可根据需要修改读卡器IP

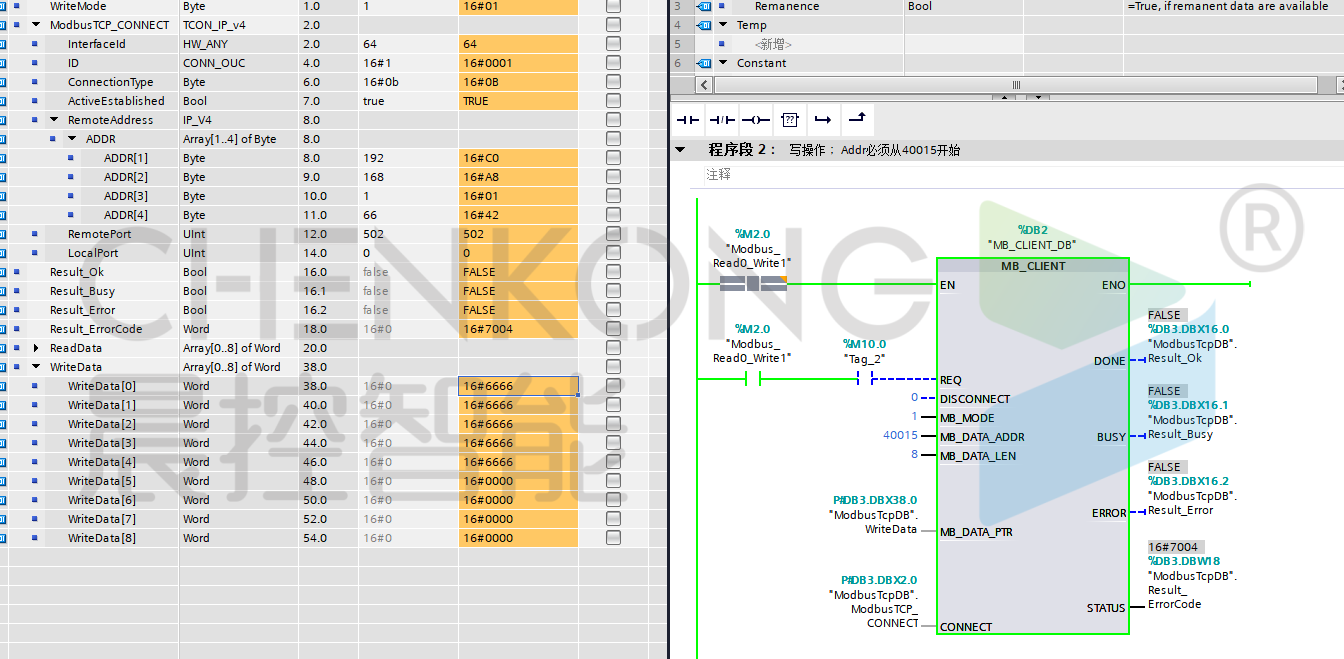

3、通讯设置
●设定PLC程序中通讯读卡器的IP

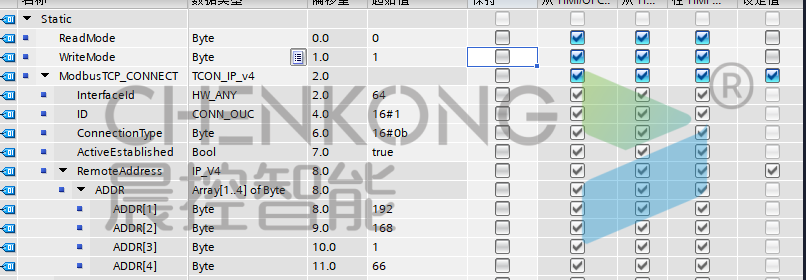

●打开ModbusTCPDB->ModbusTCP_CONNECT->RemoteAddress->ADDR
4、下载程序到PLC，读卡器连接成功亮绿灯。

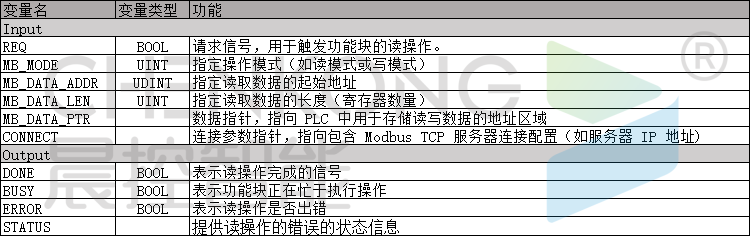

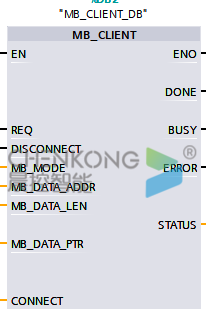

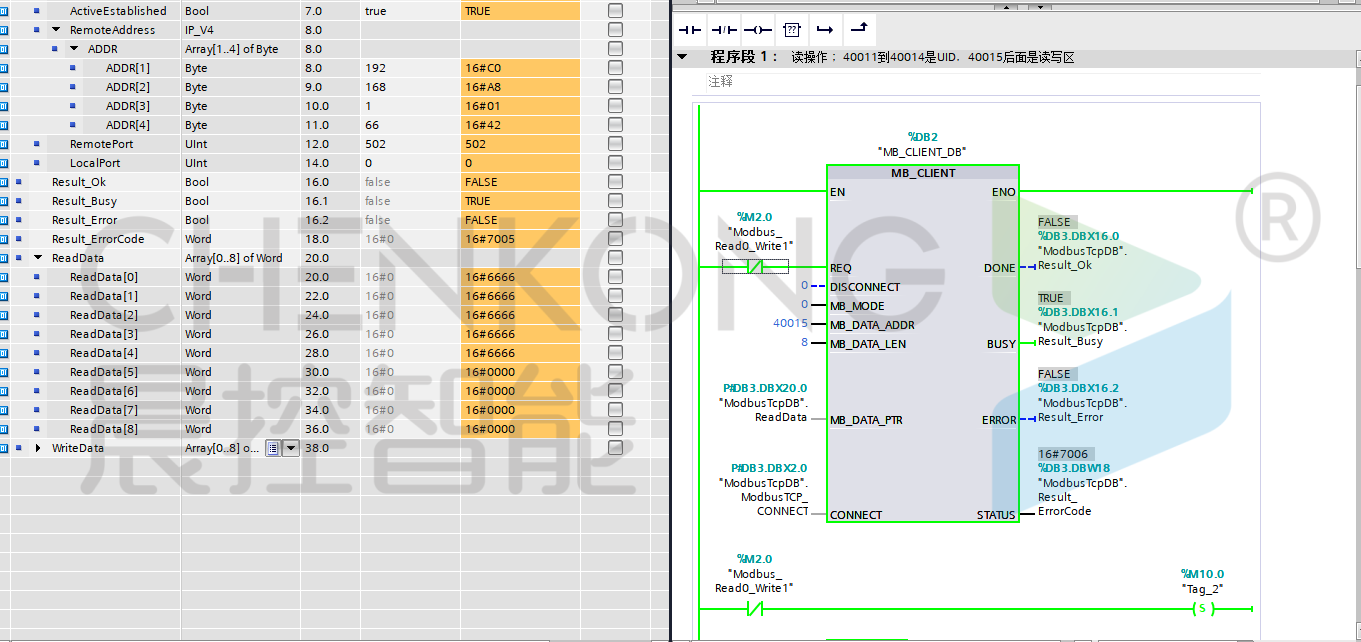

5、功能块使用说明
6、写操作步骤
●先将数据写入写缓存区中
●功能块触发写入操作
7、读操作步骤
●功能块触发读取操作
●等待读取操作完成
●读取完成后在缓存区中取读取到的数据
